W3580

产品分类: 天线
厂牌: PULSE ELECTRONICS
产品描述: 50Ω,80Ω 黏合安装 50mm*35mm*450μm
供应商型号: 11M-W3580
供应商: 云汉优选
标准整包数: 1

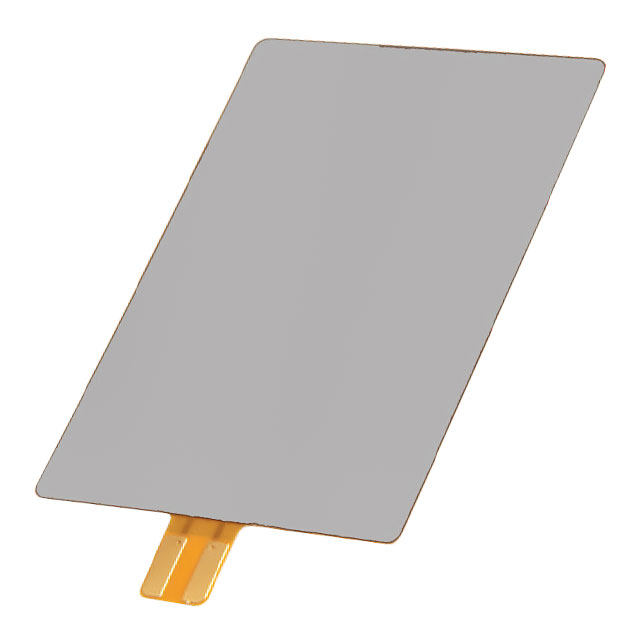

PULSE ELECTRONICS 天线 W3580

W3580概述


    产品简介

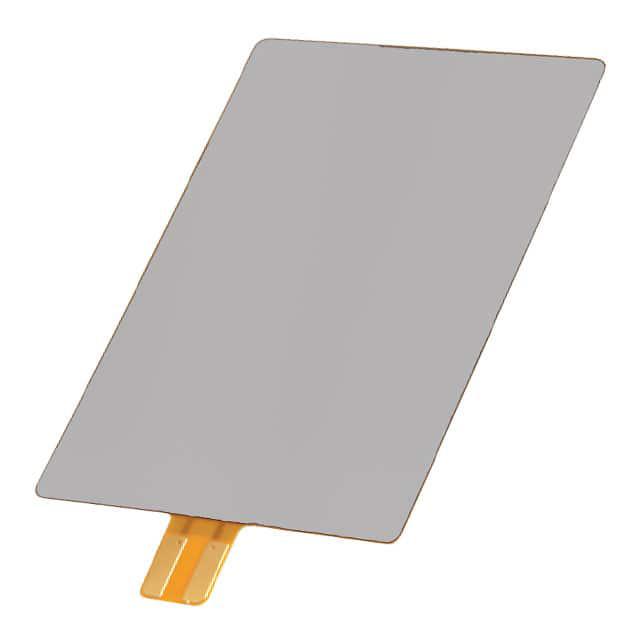

    13.56MHz Flex Antenna with Ferrite (型号:W3580)
    13.56MHz Flex Antenna with Ferrite(型号:W3580)是一款专为NFC(近场通信)应用设计的柔性天线。这款天线具有薄而半柔性的结构,适用于金属附近操作,并采用粘合带安装方式。它的主要功能是在接近金属物体时保持良好的信号传输性能,常用于移动设备、支付终端、配对和分享等功能。通过该天线,可以实现NFC和RFID功能的应用,如无接触式支付、数据交换等。

    技术参数


    - 频率: 13.56 MHz
    - 尺寸: 35 x 50 x 0.48 mm
    - 天线类型: 线圈天线
    - 阻抗: 50 欧姆 / 80 欧姆
    - 自谐振频率: 46 MHz
    - 电感量: 1.30 uH
    - 电阻: 3.25 欧姆
    - 品质因数 (Q-Factor): 34
    - 匹配Q值: 5-15
    - 总体长度: 58 mm
    - 重量: 1.2 g
    - 颜色/材质: 黄色FPC + 铁氧体
    - 安装方法: 使用粘合带
    - 工作温度范围: -40°C 到 +85°C
    - 存储温度范围: -40°C 到 +85°C
    - 符合环保标准: RoHS合规

    产品特点和优势


    1. 频段适用广泛: 支持13.56 MHz频段,非常适合NFC应用。
    2. 设计灵活: 采用柔性设计,可以在多种形态的产品中轻松集成。
    3. 抗金属干扰: 内置铁氧体层,能够在接近金属表面时保持稳定的工作状态。
    4. 简单安装: 通过粘合带安装,方便快捷。
    5. 高可靠性: 符合RoHS标准,安全可靠。

    应用案例和使用建议


    1. 移动设备: 适合用于智能手机、平板电脑等移动设备上的NFC功能。例如,在一部手机上集成此天线,可以实现与另一部设备之间的NFC配对和数据传输功能。
    2. 支付终端: 在支付终端设备上使用该天线,可以提供更加便捷和安全的支付体验。比如,将该天线集成到POS机或智能卡读卡器中,实现快速、准确的非接触式支付功能。
    3. NFC/RFID应用: 配合NFC标签使用,可以应用于各种物品识别、门禁控制等场景。例如,将此天线集成到一款NFC标签产品中,实现物品的无接触式识别。
    使用建议:
    1. 保证良好的接地连接: 确保天线与系统间的良好接地连接,避免干扰影响。
    2. 正确安装位置: 安装位置需要考虑到周围是否有金属物体,以免对天线的信号传输造成影响。
    3. 注意环境条件: 确保工作和存储环境满足规定的温度范围。

    兼容性和支持


    该产品与大多数NFC设备和系统具有良好的兼容性。厂商提供的支持和维护服务,包括技术支持、售后服务和质保等,有助于确保产品长期稳定运行。如果您在使用过程中遇到任何问题,建议联系厂商获取帮助。

    常见问题与解决方案


    1. 问题: 天线无法正常工作
    - 解决办法: 检查天线是否正确安装,确保良好的接地连接。如果仍然无法解决问题,建议联系技术支持进行进一步诊断。
    2. 问题: 信号传输不稳定
    - 解决办法: 检查周围环境是否有金属物体干扰,确保天线与设备间的距离适宜。
    3. 问题: 设备与天线连接失败
    - 解决办法: 检查匹配电路是否正确配置,尝试重新配置或更换匹配电路元件。

    总结和推荐


    13.56MHz Flex Antenna with Ferrite (型号:W3580)是一款针对NFC应用设计的高效柔性天线,具有多种优势,适用于广泛的场景。它特别适合需要在金属环境中保持高性能NFC功能的应用场合。其可靠的安装方式、兼容性和良好的技术支持使其在市场上具备较强的竞争优势。因此,强烈推荐在相关应用中使用该产品。

W3580参数

参数
支持协议 -
典型天线增益 -
最大电压驻波比 -
带宽 -
阻抗 50Ω,80Ω
额定功率 -
天线类型 -
中心频率 -
长*宽*高 50mm*35mm*450μm
安装方式 黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装

W3580厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

W3580数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 天线 PULSE ELECTRONICS W3580 W3580数据手册

W3580封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 5.8
10+ ¥ 5.2
30+ ¥ 4.6
100+ ¥ 4.3
250+ ¥ 4
库存: 250
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5.8
