W3906B0100

产品分类: 天线
厂牌: PULSE ELECTRONICS
产品描述: 2.15GHz
供应商型号: 3861109
供应商: 海外现货
标准整包数: 1

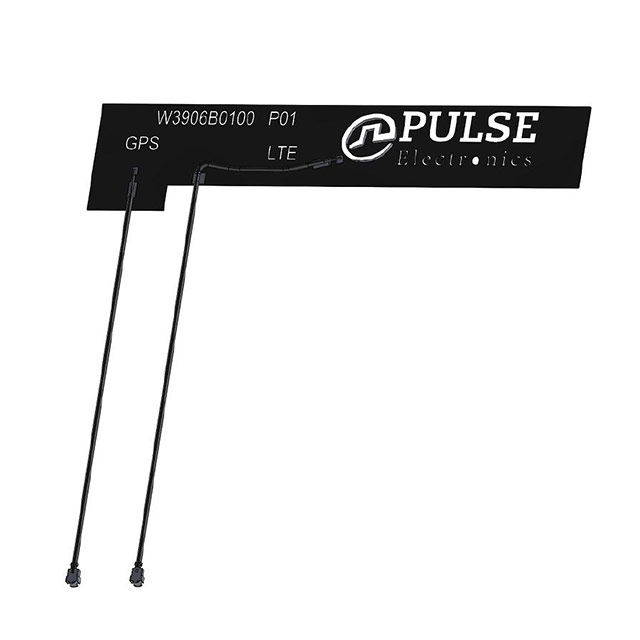

PULSE ELECTRONICS 天线 W3906B0100

W3906B0100概述

    LTE Primary + GNSS FPC Antenna

    产品简介


    产品类型:LTE Primary + GNSS FPC Antenna
    主要功能:该天线设计用于2G/3G/4G通信,可实现多输入多输出(MiMo)技术。它还集成了全球定位系统(GNSS),支持GPS、Galileo、Glonass等多种卫星导航系统。
    应用领域:广泛应用于物联网(IoT)、智能电网、计量表、远程监控、传感器网络及交通运输等领域。

    技术参数


    - 频率范围:
    - LTE: 698-960 MHz / 1427.9-1510.9 MHz / 1559-1610 MHz / 1695-2200 MHz / 2300-2700 MHz / 3400-3600 MHz
    - GNSS: 1570-1610 MHz

    - 阻抗:
    - LTE: 50 Ω
    - GNSS: 50 Ω
    - 返回损耗:
    - LTE:
    - 698-960 MHz: -6 dB
    - 其他频段: -7.5 dB
    - GNSS: -10 dB
    - 隔离度:-10 dB
    - 峰值增益:
    - LTE:
    - 698-960 MHz: 2.7 dBi
    - 1427.9-1510.9 MHz: 1.5 dBi
    - 1559-1610 MHz: 1.6 dBi
    - 1695-2200 MHz: 3.2 dBi
    - 2300-2700 MHz: 3.6 dBi
    - 3400-3600 MHz: 4.0 dBi
    - GNSS: 0.8 dBi
    - 平均总效率:
    - LTE:
    - 698-960 MHz: 54%
    - 1427.9-1510.9 MHz: 59%
    - 1559-1610 MHz: 59%
    - 1695-2200 MHz: 64%
    - 2300-2700 MHz: 69%
    - 3400-3600 MHz: 64%
    - GNSS: 35%
    - 功率承受能力:3 W
    - 环境要求:
    - 工作温度:-40°C 至 +85°C
    - 存储温度:-40°C 至 +85°C

    产品特点和优势


    - 高性能:具备高增益和低ECC(包络相关系数),确保信号质量和稳定性。
    - 适用性广:匹配多个无线电模块(如Sierra Wireless, Telit, 华为等),便于集成到各种设备中。
    - 适应性强:折叠设计适合空间受限的应用场景,如车辆、运输工具等。
    - 安全性高:在安全、视频传输、图形处理等领域有广泛应用。

    应用案例和使用建议


    - 应用场景:
    - 物联网:用于智能传感器网络的数据传输。
    - 交通运输:在车辆和运输工具中实现位置跟踪和无线通讯。
    - 智能电网:通过高效稳定的通信保障电网系统的正常运行。
    - 使用建议:
    - 确保安装环境有足够的空间,以便天线可以展开并获得最佳信号效果。
    - 需要考虑到外部干扰源对信号接收的影响,并选择合适的安装位置。

    兼容性和支持


    - 兼容性:与多种无线电模块兼容,包括Sierra Wireless、Telit、华为等品牌。
    - 支持:提供详细的技术文档和技术支持服务,确保客户能够顺利部署和使用。

    常见问题与解决方案


    - Q: 天线信号不稳定怎么办?
    - A: 检查安装位置,确保周围没有大的金属物体阻挡信号。也可以调整安装角度以优化信号接收。
    - Q: 如何提高信号质量?
    - A: 尽量避免天线附近存在强电磁干扰源,合理布局以减少信号衰减。
    - Q: 如何判断天线是否损坏?
    - A: 使用专业仪器测量天线的回波损耗和驻波比(VSWR),如果超出标准值则需要更换天线。

    总结和推荐


    这款LTE Primary + GNSS FPC Antenna 在设计上充分考虑了现代通信的需求,不仅在多个频段表现出色,而且具备高增益和低ECC的优势,非常适合于多种应用场景。无论是物联网、智能电网还是交通运输领域,都具有较高的应用价值和市场竞争力。因此,我们强烈推荐此款天线用于相关项目的开发和部署。

W3906B0100参数

参数
最大电压驻波比 -
带宽 -
阻抗 -
额定功率 -
天线类型 -
中心频率 2.15GHz
支持协议 -
典型天线增益 -
包装方式 袋装

W3906B0100厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

W3906B0100数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 天线 PULSE ELECTRONICS W3906B0100 W3906B0100数据手册

W3906B0100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 32.7597
10+ ¥ 31.4493
25+ ¥ 29.3527
50+ ¥ 28.8285
100+ ¥ 28.3044
500+ ¥ 28.3044
库存: 137
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 32.75
