GPSGB1330

产品分类: 天线
厂牌: PULSE ELECTRONICS
产品描述: 2 50Ω 1.561098GHz,1.57542GHz,1.6025625GHz
供应商型号: GPSGB1330
供应商: Master
标准整包数: 5

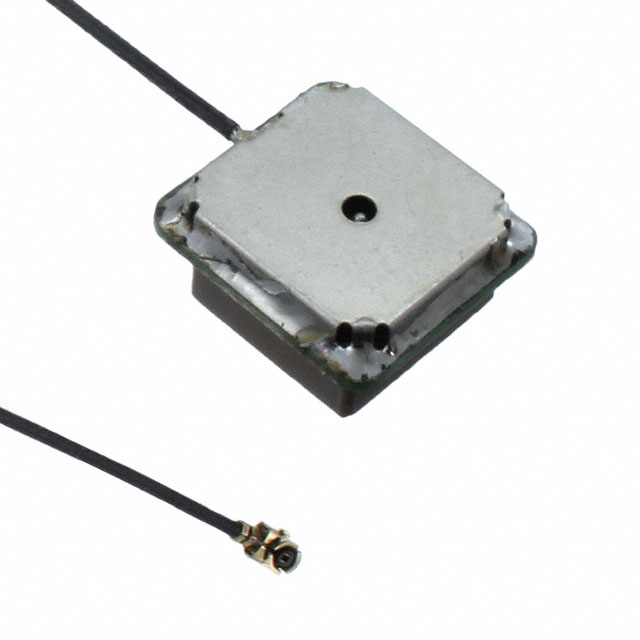

PULSE ELECTRONICS 天线 GPSGB1330

GPSGB1330概述

    # 高性能内部主动GPS天线——GPSGBXXXX系列

    产品简介


    Pulse Electronics的GPSGBXXXX系列是一款高性能内部主动GPS天线,集成了多种全球卫星导航系统(如GPS、GLONASS、BeiDou、Compass和Galileo)。这种天线主要用于资产跟踪、车队管理、物联网(IoT)和机器对机器(M2M)通信等领域。凭借其超低噪声放大器和高增益辐射元件,它能够在各种环境中提供准确可靠的定位服务。

    技术参数


    电气特性
    | 参数 | GPSGB1315 | GPSGB1330 | GPSGB2515 | GPSGB2530 |

    | 频率 | 1561.098±2.046/1575.42±1.023/1602.5625±4 MHz | 1561.098±2.046/1575.42±1.023/1602.5625±4 MHz | 1561.098±2.046/1575.42±1.023/1602.5625±4 MHz | 1561.098±2.046/1575.42±1.023/1602.5625±4 MHz |
    | 标称阻抗 | 50Ω | 50Ω | 50Ω | 50Ω |
    | 驻波比 | 2:1 | 2:1 | 2:1 | 2:1 |
    | 辐射元件增益 | -1 dBic ± 1 dB | -1 dBic ± 1 dB | 1 dBic ± 1 dB | 1 dBic ± 1 dB |
    | 低噪声放大器增益 | 15 dB ± 2 dB | 30 dB ± 2 dB | 15 dB ± 2 dB | 30 dB ± 2 dB |
    | 极化方式 | 右旋圆极化 (RHCP) | 右旋圆极化 (RHCP) | 右旋圆极化 (RHCP) | 右旋圆极化 (RHCP) |
    | 带外抑制 | 698 MHz >60 dB | 698 MHz >70 dB | 698 MHz >60 dB | 698 MHz >70 dB |
    环境参数
    | 参数 | 值 |

    | 噪声系数 | <2.4 dB |
    | 工作电压 | 3.3-5 Vdc ±0.5V |
    | 电流消耗 | <6 mA |
    | 固定系统 | 胶带固定 |
    | 工作温度范围 | -40 ~ +85°C |
    物理尺寸
    | 型号 | 陶瓷尺寸 (mm) | PCB 尺寸 (mm) | 厚度 (mm) | 电缆长度 | 连接器 |
    |
    | GPSGB1315 | 13 x 13 x 5 | 14 x 15 x 0.8 | 0.8 | 100mm | I-PEX MHF 20278-112R-13 |
    | GPSGB1330 | 16 x 17 x 0.8| 14 x 15 x 0.8 | 0.8 | 100mm | I-PEX MHF 20278-112R-13 |
    | GPSGB2515 | 25 x 25 x 4 | 30 x 30 x 0.8 | 0.8 | 100mm | I-PEX MHF 20278-112R-13 |
    | GPSGB2530 | 25 x 25 x 4 | 30 x 30 x 0.8 | 0.8 | 100mm | I-PEX MHF 20278-112R-13 |

    产品特点和优势


    主要特点
    1. 集成多卫星导航系统:支持GPS、GLONASS、BeiDou、Compass和Galileo卫星导航系统。
    2. 超低噪声放大器:确保信号接收的高保真度。
    3. 高增益选择:两种增益选项(15 dB 和 30 dB),以适应不同的应用需求。
    4. 高效滤波器:有效抑制带外干扰。
    5. 宽工作温度范围:适用于极端环境下的定位需求。
    竞争优势
    - 多功能性:能够同时追踪多个卫星导航系统的信号,提高定位精度和可靠性。
    - 高稳定性:通过高效的滤波和增益调节,在各种环境下均能保持良好的性能表现。
    - 兼容性强:与多种设备和平台无缝对接,广泛应用于不同场景。

    应用案例和使用建议


    应用案例
    在物流管理中,这些天线被用于监控货车和货物的位置,提高运输效率和安全性。例如,在偏远地区,利用GPSGBXXXX系列天线可以实时追踪车辆的位置,确保物流安全。
    使用建议
    - 安装注意事项:建议使用胶带固定天线,并确保胶带与天线的良好接触,避免安装过程中产生松动。
    - 连接设备:确保电源稳定,连接正确,避免因电压不稳导致信号不稳定。
    - 环境因素:在复杂环境中(如山区或城市密集区),可能需要结合多天线配置以获得更精确的定位。

    兼容性和支持


    兼容性
    - 兼容性:GPSGBXXXX系列天线与多种设备和平台兼容,适配广泛的硬件接口标准(如U.FL连接器)。
    - 互操作性:与其他电子元件的兼容性良好,便于集成到现有系统中。
    支持和服务
    Pulse Electronics提供了全面的技术支持和售后服务,确保用户能够顺利安装和使用该产品。如有任何问题,用户可以通过电话、电子邮件或官方网站获取帮助和支持。

    常见问题与解决方案


    问题及解决方案
    1. 问题:信号强度不足
    - 解决方案:检查电源电压是否稳定,并确保连接器接触良好。

    2. 问题:无法搜索到卫星信号
    - 解决方案:确认天线安装位置没有遮挡,并检查是否在室内或地下室使用。
    3. 问题:信号受干扰
    - 解决方案:尝试更换安装位置,避免靠近大功率电子设备。

    总结和推荐


    综合评估
    - 主要优点:集成了多种全球卫星导航系统,具有高增益、低噪声放大器和高效的带外抑制能力。广泛的应用场景和稳定的性能使其成为许多行业的理想选择。

    - 推荐指数:★★★★☆(4星)
    Pulse Electronics的GPSGBXXXX系列内部主动GPS天线在功能性和性能方面表现出色,尤其适用于需要高精度和可靠性的场合。我们强烈推荐这一产品给所有对定位技术有高要求的应用场景。

GPSGB1330参数

参数
支持协议 -
典型天线增益 -
最大电压驻波比 2
带宽 -
阻抗 50Ω
额定功率 -
天线类型 -
中心频率 1.561098GHz,1.57542GHz,1.6025625GHz
包装方式 托盘

GPSGB1330厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

GPSGB1330数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 天线 PULSE ELECTRONICS GPSGB1330 GPSGB1330数据手册

GPSGB1330封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 11.5758 ¥ 96.248
48+ $ 11.0853 ¥ 89.5855
96+ $ 10.7272 ¥ 87.4307
144+ $ 10.6239 ¥ 86.9988
288+ $ 10.5711 ¥ 86.5668
528+ $ 10.5184 ¥ 86.1348
1008+ $ 10.5184 ¥ 86.1348
库存: 576
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 481.24
