W3016

产品分类: 天线
厂牌: PULSE ELECTRONICS
产品描述: -3dB 2W 50Ω 868MHz SMD 焊接安装,贴片安装 10mm*4mm*4mm
供应商型号: N-W3016
供应商: 云汉优选
标准整包数: 1

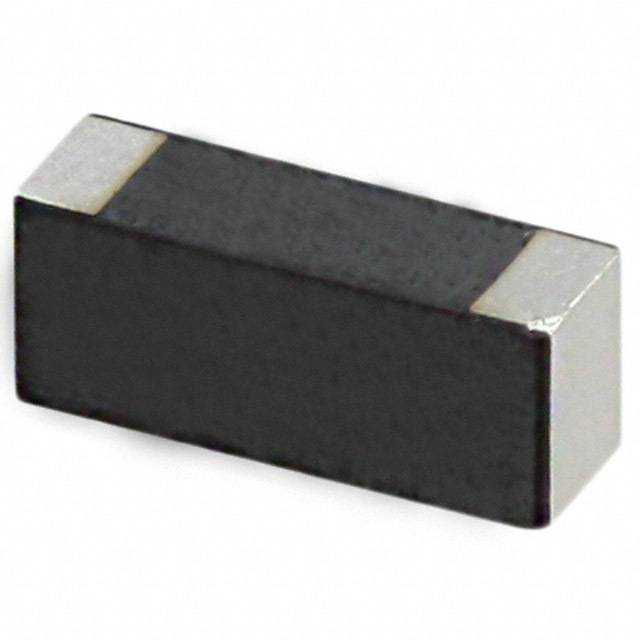

PULSE ELECTRONICS 天线 W3016

W3016概述

    868MHz Monopole SMD Antenna 技术手册

    1. 产品简介


    W3016 陶瓷芯片天线是一款专为868MHz频段设计的单极子表面贴装天线。它适用于各种物联网(IoT)、机器对机器(M2M)通信系统、传感器及监测装置。本款天线具有体积小巧、易于调谐和高可靠性等显著特点,是无线通信系统的理想选择。

    2. 技术参数


    - 频率范围:863-870 MHz
    - 阻抗:50 Ω
    - 回波损耗:<-15 dB
    - 辐射模式:全向
    - 增益:>-3 dBi
    - 效率:>20%
    - 极化方式:垂直
    - 功率承受能力:2 W
    - 总体尺寸:10 x 3.2 x 4 mm
    - 重量:0.6 g
    - 天线颜色/材料:灰色陶瓷/银色
    - 湿度敏感等级:MSL1
    - 工作温度范围:-40 至 +85°C
    - 存储温度范围:-40 至 +85°C
    - 符合RoHS标准:是

    3. 产品特点和优势


    - 紧凑设计:尺寸仅为10 x 3.2 x 4 mm,适合于空间受限的应用场合。
    - 易于调谐:通过匹配电路轻松进行调节,有助于快速集成。
    - 全向辐射模式:提供全方位覆盖,无需特别指向性调整。
    - 高可靠性:采用陶瓷材料制造,确保长期稳定工作。
    - 兼容多种协议:支持Sigfox、LoRa等ISMB 868MHz无线电标准,适用广泛。

    4. 应用案例和使用建议


    应用案例:这款天线常用于工业自动化、智能家居、智能电网、环境监测等场合。例如,在一个农业环境中,可作为无线传感器的一部分来监控土壤湿度、温度等参数,提高作物管理的精度和效率。
    使用建议:
    - 在进行PCB布局时,需预留足够的空间并注意天线周围元件的位置,避免干扰。
    - 确保天线与射频模块之间的接地良好,以降低噪声影响。
    - 使用时应参考测试板布局和匹配电路图,确保最佳性能。

    5. 兼容性和支持


    该天线支持ISMB 868MHz无线电标准,并且与各种Sigfox、LoRa模块兼容。Pulse Electronics公司为其产品提供了详尽的技术文档和强大的技术支持服务,包括在线帮助、电子邮件咨询等。

    6. 常见问题与解决方案


    - Q: 天线的安装方向会影响性能吗?
    A: 不会。天线是高度对称的,即使旋转180度也不会改变其性能表现。
    - Q: 如何判断天线是否正常工作?
    A: 可以通过测试其回波损耗、增益和效率等参数来确认,具体测量方法可以参照技术手册中的测试设置部分。
    - Q: 长期暴露在潮湿环境下会对天线产生影响吗?
    A: 由于天线符合MSL1标准,通常情况下不会受到明显影响。但在极端潮湿环境中建议采取额外防护措施。

    7. 总结和推荐


    综合评估:
    - 优点:该天线具备出色的尺寸优化、高性能以及广泛的适用性。
    - 推荐度:鉴于其高性价比和可靠的性能表现,强烈推荐在需要高效能无线通信解决方案的项目中使用。
    通过以上分析可以看出,W3016 陶瓷芯片天线不仅满足了基本的技术要求,还展现了诸多优越的设计细节和应用潜力。无论是初学者还是资深工程师,都可以从中获得丰富的实用价值。

W3016参数

参数
支持协议 -
典型天线增益 -3dB
最大电压驻波比 -
带宽 -
阻抗 50Ω
额定功率 2W
天线类型 -
中心频率 868MHz
长*宽*高 10mm*4mm*4mm
通用封装 SMD
安装方式 焊接安装,贴片安装
应用等级 工业级
包装方式 卷带包装

W3016厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

W3016数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 天线 PULSE ELECTRONICS W3016 W3016数据手册

W3016封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 0.7738 ¥ 6.5773
400+ $ 0.7313 ¥ 6.2161
800+ $ 0.714 ¥ 6.069
1600+ $ 0.7038 ¥ 5.9823
2000+ $ 0.6936 ¥ 5.8956
库存: 2000
起订量: 200 增量: 1
交货地:
最小起订量为:200
合计: ¥ 1315.46
