W1038

产品分类: 天线
厂牌: PULSE ELECTRONICS
产品描述: 4.9dB 2 50Ω 2.45GHz 贴片安装 198.6mm(长度)*197.1mm(高度)
供应商型号: N-W1038
供应商: 云汉优选
标准整包数: 1

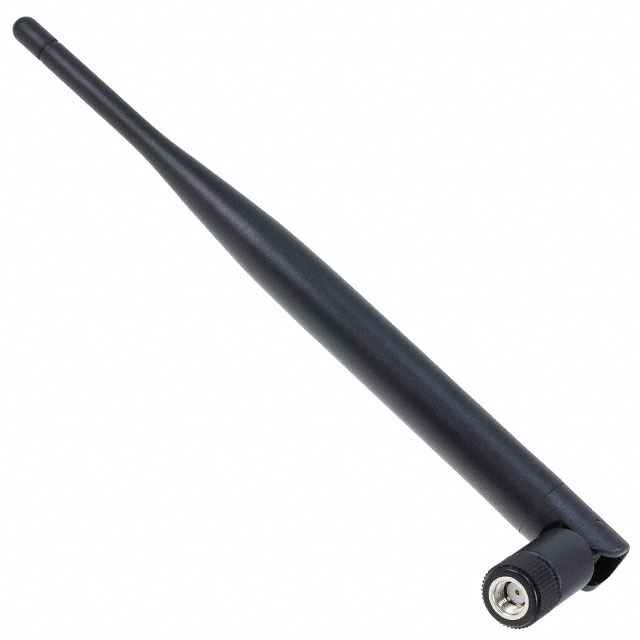

PULSE ELECTRONICS 天线 W1038

W1038概述

    无线外置天线(2.4GHz 应用)

    产品简介


    无线外置天线(型号 W1038x)是专为 2.4 GHz 应用设计的一款高性能天线。这款天线属于 Stick Antenna 系列,适用于各种无线局域网设备,如支持 WiFi(802.11b/g)、蓝牙®和 ZigBeeTM 的设备。天线具有高增益性能,可在整个频段内提供出色的信号覆盖范围。

    技术参数


    - 频率范围: 2400-2500 MHz
    - 标称阻抗: 50 Ω
    - 回波损耗: -10 dB
    - 辐射模式: 全向
    - 峰值增益: 直立时 3.8 dBi,弯曲 90° 时 4.7 dBi
    - 效率: 直立时 74%,弯曲 90° 时 81%
    - 极化方式: 垂直极化
    - 功率承受能力: 5 W
    - 总长度: 7.72 英寸 / 196.2 毫米
    - 重量: 25.1 克
    - 天线颜色: 黑色(W1038)、白色(W1038W)、灰色(W1038G)
    - 盖材材料: TPE
    - 连接器类型: RP-SMA 男性
    - 工作温度: -20°C 至 +65°C
    - 存储温度: -30°C 至 +75°C
    - RoHS 合规: 是

    产品特点和优势


    - 高增益性能: 3.8 dBi,确保良好的信号传输效果。
    - 全向辐射模式: 天线提供360°均匀的辐射模式,适用于点对多点广播。
    - 易于集成的设计: 颜色和连接选项灵活,便于集成到 OEM 设计中。
    - 垂直极化: 确保更好的信号接收和传输。
    - 宽泛的工作温度范围: 可在广泛的环境温度下工作,适用性强。

    应用案例和使用建议


    - 典型应用: 这款天线广泛应用于无线局域网(WLAN)设备,包括路由器、热点、以及其它无线设备。
    - 使用建议: 在安装过程中,尽量将天线置于中心位置,以实现更均匀的信号覆盖。避免放置在金属物体附近,以免影响信号质量。

    兼容性和支持


    - 兼容性: 本产品支持 RP-SMA 男性连接器,可与大多数标准无线设备兼容。
    - 厂商支持: Pulse Electronics 提供全面的技术支持和维护服务。请通过指定联系方式获取更多详细信息。

    常见问题与解决方案


    - 问题: 信号强度不稳定
    - 解决方案: 确保天线正确安装并远离金属物体和其他干扰源。
    - 问题: 接收不到信号
    - 解决方案: 检查设备设置,确保天线已正确连接,并且在信号覆盖范围内。
    - 问题: 天线损坏
    - 解决方案: 联系 Pulse Electronics 客户支持进行维修或更换。

    总结和推荐


    综上所述,W1038x 无线外置天线是一款功能强大、设计精良的产品,适用于多种无线设备。它的高增益性能和全向辐射模式使其在多种应用场景中表现出色。结合 Pulse Electronics 提供的优质技术支持和完善的售后服务,我们强烈推荐这款天线用于需要高质量无线信号传输的设备中。

W1038参数

参数
典型天线增益 4.9dB
最大电压驻波比 2
带宽 -
阻抗 50Ω
额定功率 -
天线类型 -
中心频率 2.45GHz
支持协议 -
长*宽*高 198.6mm(长度)*197.1mm(高度)
安装方式 贴片安装
包装方式 散装

W1038厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

W1038数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 天线 PULSE ELECTRONICS W1038 W1038数据手册

W1038封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
24+ $ 4.823 ¥ 40.9955
70+ $ 3.9449 ¥ 33.5317
150+ $ 3.672 ¥ 31.212
350+ $ 3.468 ¥ 29.478
410+ $ 3.2742 ¥ 27.8307
库存: 100
起订量: 24 增量: 1
交货地:
最小起订量为:24
合计: ¥ 983.89
