W3579

产品分类: 天线
厂牌: PULSE ELECTRONICS
产品描述: 50Ω,80Ω 50mm*35mm*300μm
供应商型号: 3861106
供应商: 海外现货
标准整包数: 1

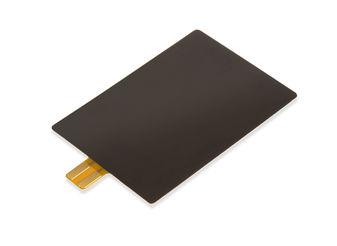

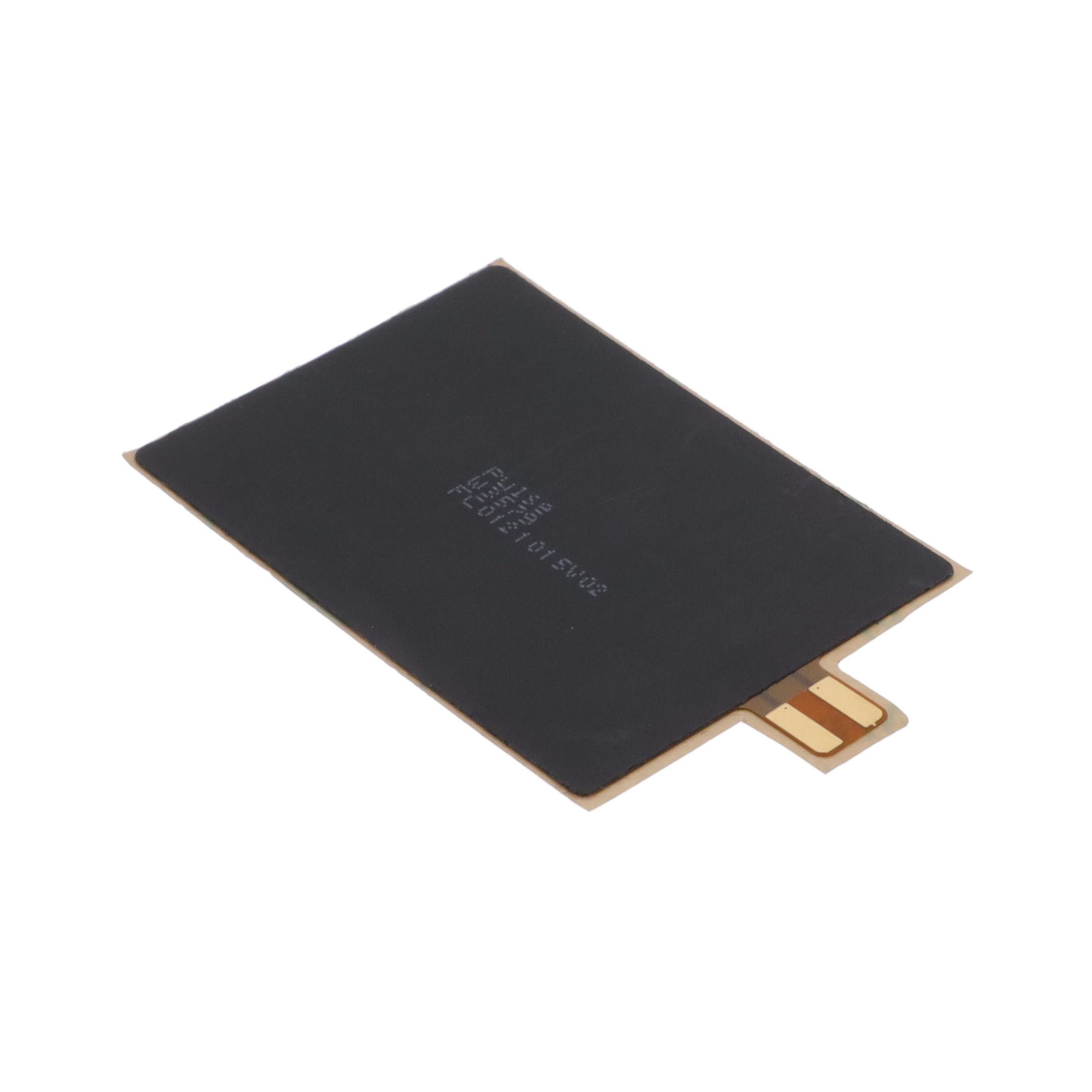

PULSE ELECTRONICS 天线 W3579

W3579概述

    电子元器件技术手册:Pulse W3579 NFC天线

    产品简介


    Pulse Electronics公司的W3579是一款专为紧凑空间内嵌产品设计的柔性近场通信(NFC)天线。适用于平板电脑、笔记本电脑和支付终端等设备。由于其独特的设计理念和先进的技术特性,W3579非常适合用于需要安全支付或访问控制的应用场景,尤其是在距离受限的情况下以保护敏感信息。

    技术参数


    W3579的主要技术参数如下:
    - 频率范围: 13.56 MHz
    - 阻抗: 50 Ω / 80 Ω
    - 自共振频率: 42 MHz
    - 电感: 1.6 µH
    - 电阻: 3.60 Ω
    - Q因子: 37.8
    - 匹配Q值: 5-30
    - 读取距离: 40 mm
    - 机械规格:
    - 颜色: 黑色
    - 尺寸: 1.38 x 1.97 x 0.012 in (35 x 50 x 0.30 mm)
    - 环境规格:
    - 工作温度范围: -40°C 到 +85°C
    注:电气特性受金属物体距离和天线位置的影响。在自由空间内测量。

    产品特点和优势


    W3579具备多种显著的优势:
    - 优异的金属表面性能: 在金属表面上表现出色。
    - 薄而半柔性的结构: 易于安装并适应各种设备的外壳或机械部件。
    - 可靠的技术: 采用成熟且可靠的天线概念,符合RoHS标准。
    - 灵活的组装方式: 可以通过客户提供的弹簧夹、接触点、直接焊接方法或Pulse自家的W9908/W9909 C夹具进行连接。
    - 易安装: 使用薄但具有较强附着力的背胶,易于安装于电池盖内部或其他接近地面平面或显示器的位置。

    应用案例和使用建议


    W3579被广泛应用于移动设备、支付终端等领域。例如,在支付终端中,W3579可以确保用户在安全环境中进行交易,提高交易的安全性。建议在安装时,尽量避免将天线放置在可能影响信号的金属物体附近,并确保有足够的空间使其发挥最佳性能。

    兼容性和支持


    W3579与大多数现代电子设备兼容,特别是那些支持NFC技术的设备。制造商提供了一系列的技术支持,包括详细的安装指南和故障排除文档,以确保用户能够顺利部署和使用该天线。

    常见问题与解决方案


    - 问题1: 读取距离过短
    - 解决办法: 检查天线周围是否有金属物体干扰,必要时重新定位天线。
    - 问题2: 信号不稳定
    - 解决办法: 调整天线与金属物体之间的距离,或者检查安装过程中是否存在不当操作。
    - 问题3: 天线损坏
    - 解决办法: 确认天线没有物理损伤,并确保正确的安装方法。

    总结和推荐


    总体而言,W3579是一款高性能、灵活多样的NFC天线,尤其适合紧凑空间内的嵌入式产品。其优良的设计和卓越的性能使其在各种应用中展现出色的表现。对于需要高可靠性、稳定性的场合,W3579是一个值得推荐的选择。

W3579参数

参数
最大电压驻波比 -
带宽 -
阻抗 50Ω,80Ω
额定功率 -
天线类型 -
中心频率 -
支持协议 -
典型天线增益 -
长*宽*高 50mm*35mm*300μm
应用等级 工业级
零件状态 在售
包装方式 散装

W3579厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

W3579数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 天线 PULSE ELECTRONICS W3579 W3579数据手册

W3579封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 47.2008
5+ ¥ 47.2008
10+ ¥ 42.2919
50+ ¥ 41.5367
100+ ¥ 41.5367
250+ ¥ 41.5367
库存: 45
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 47.2
