首页  >  产品百科  >  W3228

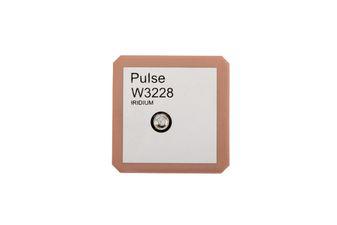

W3228

产品分类: 天线
厂牌: PULSE ELECTRONICS
产品描述: 50Ω 1.621GHz 黏合安装 4mm(高度)
供应商型号: N-W3228
供应商: 云汉优选
标准整包数: 1

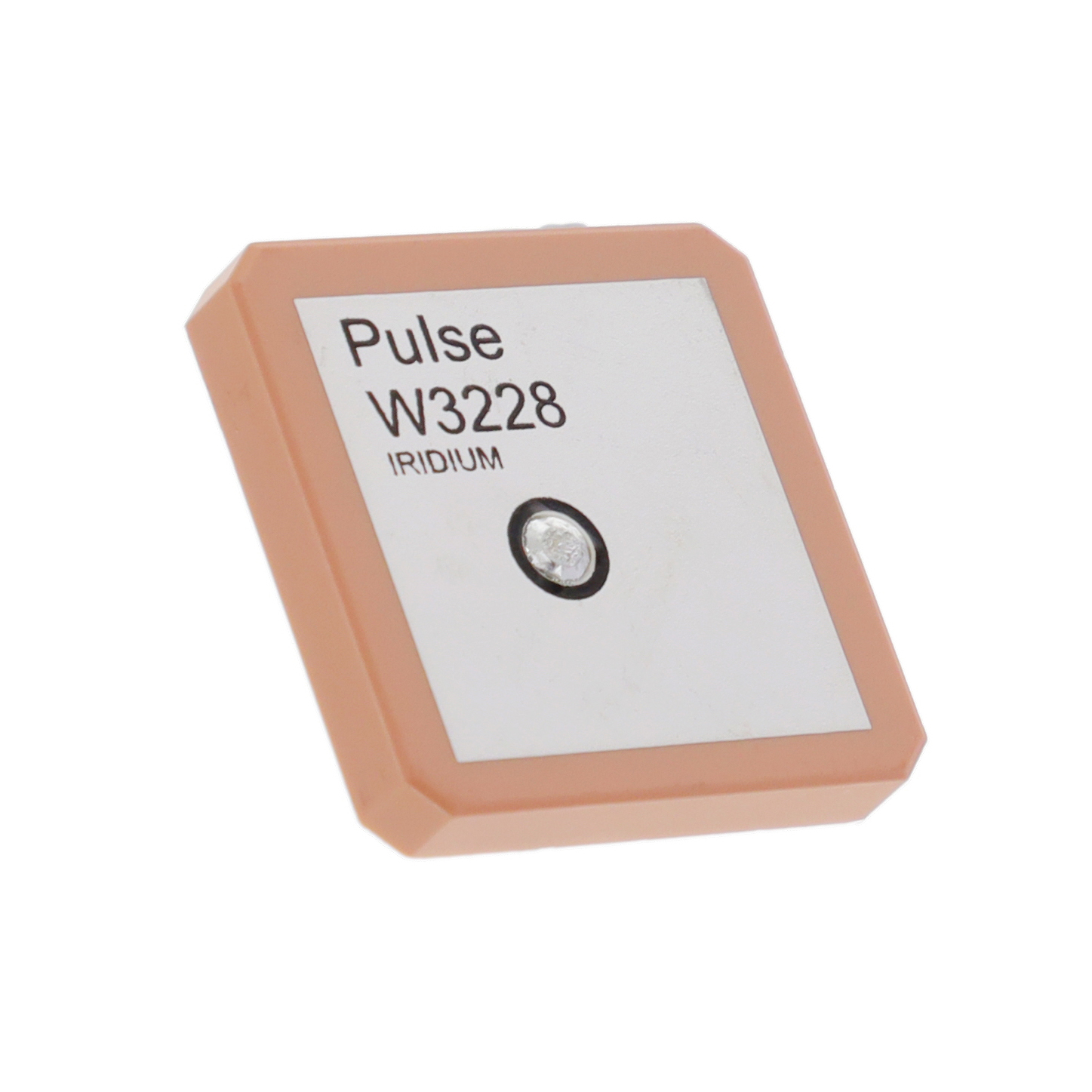

PULSE ELECTRONICS 天线 W3228

W3228概述

    CERAMIC PATCH ANTENNA W3228 技术手册

    产品简介


    W3228 是一款陶瓷贴片天线,尺寸为25x25x4mm,适用于GNSS(全球导航卫星系统)的安装。这款天线特别适合于需要高精度定位的应用场合,例如卫星接收器、追踪导航以及卫星定位系统。此外,它还广泛应用于车队管理和资产跟踪等领域。

    技术参数


    - 型号: W3228
    - 频率范围: 1621±4 MHz
    - 阻抗: 50Ω
    - 增益: 磁北向右旋极化(RHCP),典型值4 dBiC
    - 轴比: 典型值2.1 dB @1621MHz
    - 回波损耗: 小于-15 dB
    - 辐射效率: 高达84%
    - 外形尺寸: 25x25x4 mm
    - 重量: 9.7克
    - 工作温度范围: -40℃ ~ +85℃
    - 存储温度范围: -40℃ ~ +85℃
    - 认证: RoHS合规

    产品特点和优势


    - 高效率: 高达84%的辐射效率确保了更好的信号接收能力。
    - 宽频带: 覆盖1621±4 MHz的频段,适用于多种卫星通信。
    - 磁北向右旋极化: 有助于提高信号稳定性和定向性。
    - 易于安装: 针式安装配有粘合胶带,方便固定。
    - 包装便利: 托盘包装,每托盘包含50个天线,便于运输和存储。

    应用案例和使用建议


    - 应用案例:
    - 在车辆导航系统中,这款天线可以提供更准确的位置信息,增强导航的准确性。
    - 在船舶追踪系统中,该天线能有效提升卫星信号的接收能力,从而提高定位精度。

    - 使用建议:
    - 由于该天线的测试需要在60mmx60mm的金属平面上进行,建议在安装时选择金属表面或放置一个合适的模拟平面。
    - 为了达到最佳效果,在安装过程中确保天线远离可能干扰信号的障碍物,如大型金属物体。

    兼容性和支持


    - 兼容性: W3228 天线适用于各种标准的GNSS设备,包括但不限于GPS、GLONASS、北斗等。
    - 支持: 该产品由Pulse Electronics, Inc. 提供技术支持和售后服务。用户可以通过联系官方提供的电话或电子邮件获得详细的指导和技术支持。

    常见问题与解决方案


    - 问题1: 天线无法正常工作。
    - 解决方案: 检查天线是否正确安装,确保接头没有松动。如果还是存在问题,尝试更换新的天线,或者检查是否有电磁干扰。
    - 问题2: 信号强度不稳定。
    - 解决方案: 确认天线周围没有大型金属物体干扰。尝试调整天线的方向或位置以优化信号接收。
    - 问题3: 接收不到卫星信号。
    - 解决方案: 检查是否在室内等信号覆盖较弱的地方。尝试移至室外开阔处,检查是否有其他因素影响信号接收。

    总结和推荐


    W3228 天线以其高效率、宽频带和易于安装的特点,在各类GNSS应用中表现出色。对于需要高精度定位的应用,这款天线是理想的选择。鉴于其良好的市场反馈和技术支持,强烈推荐使用此产品。

W3228参数

参数
典型天线增益 -
最大电压驻波比 -
带宽 -
阻抗 50Ω
额定功率 -
天线类型 -
中心频率 1.621GHz
支持协议 -
长*宽*高 4mm(高度)
安装方式 黏合安装
应用等级 通用级
零件状态 在售
包装方式 托盘

W3228厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

W3228数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 天线 PULSE ELECTRONICS W3228 W3228数据手册

W3228封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
65+ $ 1.9292 ¥ 16.3982
200+ $ 1.8437 ¥ 15.6715
350+ $ 1.785 ¥ 15.1725
库存: 398
起订量: 65 增量: 1
交货地:
最小起订量为:65
合计: ¥ 1065.88
