2701186

产品分类: 天线
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,天线,ANT-DIR-2459-01,Phoenix Contact 多频天线, 9dBi增益, N Type Female连接头
供应商型号: 2701186
供应商: PHOENIX CONTACT
标准整包数: 1

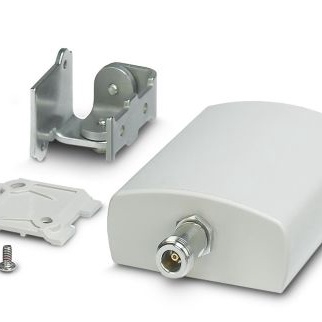

PHOENIX CONTACT 天线 2701186

2701186概述

    # 高品质电子元器件产品技术手册

    产品简介


    基本介绍

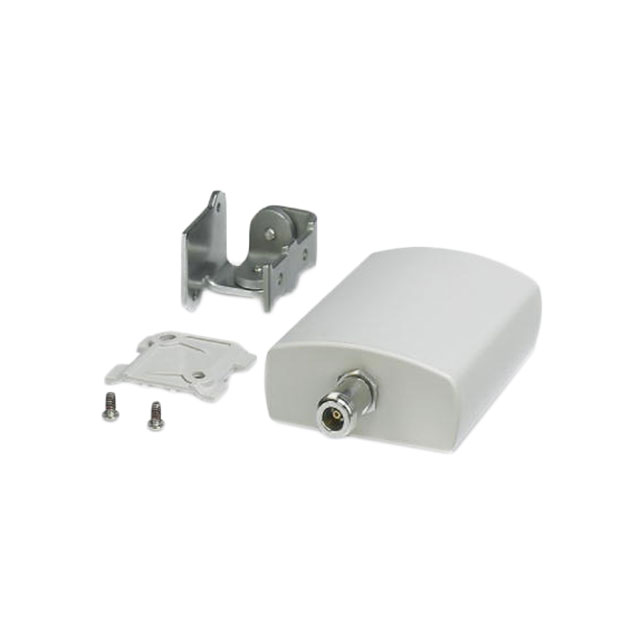

    这款产品是一款定向天线,适用于墙面或桅杆安装,频率范围覆盖2.4 GHz和5 GHz频段,增益为9 dBi。它具有高度防护(IP67),防震(IK06),耐盐水等特性。天线的连接方式为N型(女性端子),并附带了安装支架和桅杆夹具。此外,该产品获得了ATEX和IECEx认证,可在潜在爆炸区域使用。

    技术参数


    性能参数
    - 频率范围: 2.4 GHz ... 2.5 GHz, 5.15 GHz ... 5.83 GHz
    - 增益: 9 dBi
    - 垂直波束宽度: 55° (2.4 GHz ... 2.5 GHz), 55° (5.1 GHz ... 5.9 GHz)
    - 水平波束宽度: 75° (2.4 GHz ... 2.5 GHz), 55° (5.1 GHz ... 5.9 GHz)
    - 极化: 线性垂直
    - 阻抗: 50 Ω
    - 最大容量: 10.00 W
    环境参数
    - 防护等级: IP67
    - 操作温度范围: -40°C ... 75°C
    - 存储/运输温度范围: -40°C ... 85°C
    - 最大风速: 220 km/h
    安全参数
    - 输入电压 (Ui): 30 V
    - 输入电流 (Ii): 600 mA
    - 输入功率 (Pi): ≤ 1 W (30 dB)
    物理参数
    - 尺寸:
    - 宽度: 80 mm
    - 高度: 100 mm
    - 长度: 35 mm
    - 外部直径: 25 mm ... 85 mm (桅杆)
    - 材料: Lexan EXL 9330, V2A

    产品特点和优势


    - 适用广泛: 适用于固定式或线性移动应用,尤其是在2.4 GHz或5 GHz频段。
    - 安全可靠: 获得ATEX和IECEx认证,适合在潜在爆炸环境中使用。
    - 耐用性强: 防护等级为IP67,能抵抗恶劣天气和环境影响。
    - 抗盐水腐蚀: 盐水环境下依然可以正常工作,适合沿海地区或海洋应用。
    - 易于安装: 附带安装支架和桅杆夹具,简化安装过程。

    应用案例和使用建议


    使用场景
    此定向天线常用于铁路车辆、工业无线通信系统、安防监控系统等领域。特别是在需要定向传输信号的应用场景中表现出色。
    使用建议
    - 在安装过程中确保正确固定支架和夹具,以避免信号干扰和物理损坏。
    - 考虑到产品的最大风速参数,确保安装地点能够承受极端天气条件下的风力。
    - 由于该天线具有一定的重量,建议使用坚固可靠的支撑结构进行安装,尤其是壁挂式安装时。

    兼容性和支持


    兼容性
    - 标准认证: 该天线符合EN 60079系列、EN 50155、EN 45545-2、NFPA 130等标准。
    - 与其他设备兼容: 由于是N型连接器,可轻松连接到各类N型接口的无线设备。
    支持与维护
    - 售后服务: Phoenix Contact提供专业的售后服务和技术支持,包括产品使用指南、故障排除和定期维护服务。
    - 下载区: 用户可通过官网下载相关证书、用户手册和技术文档,获取更多支持信息。

    常见问题与解决方案


    问题1:如何判断天线是否已损坏?
    - 解决方案: 检查天线连接点是否有明显的物理损伤。如果无法通过目视检查,则需使用网络分析仪进行测试,确保阻抗匹配正常。
    问题2:天线在极端温度下运行会受影响吗?
    - 解决方案: 根据技术参数,该天线能在-40°C至75°C的范围内正常工作。对于极端温度环境,建议采用适当的保温措施。
    问题3:安装后信号强度不足怎么办?
    - 解决方案: 首先检查天线是否正确安装,并且周围没有阻挡物。若无误,则考虑调整天线方向或位置,重新测试信号强度。

    总结和推荐


    综上所述,这款定向天线具备广泛的适用范围、出色的性能和强大的防护能力。它特别适合于需要高稳定性和可靠性的工业应用场合。经过详细评估,我们强烈推荐这款产品给需要定向传输的工业无线通信系统或安防监控系统的客户。其优秀的耐盐水能力和广泛的认证范围使其成为一种极为可靠的选择。

2701186参数

参数
阻抗 50Ω
额定功率 -
天线类型 -
中心频率 2.4GHz,5GHz
支持协议 -
典型天线增益 9dB
最大电压驻波比 -
带宽 -
长*宽*高 35mm*80mm*101mm
安装方式 底座安装,面板安装
零件状态 在售
包装方式 散装

2701186厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2701186数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 天线 PHOENIX CONTACT 2701186 2701186数据手册
