2901995

产品分类: 其他放大器
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 信号调理器, MINI MCR 系列, 电流输入, DIN 卡轨安装
供应商型号: 2901995
供应商: Master
标准整包数: 1
PHOENIX CONTACT 其他放大器 2901995

2901995概述

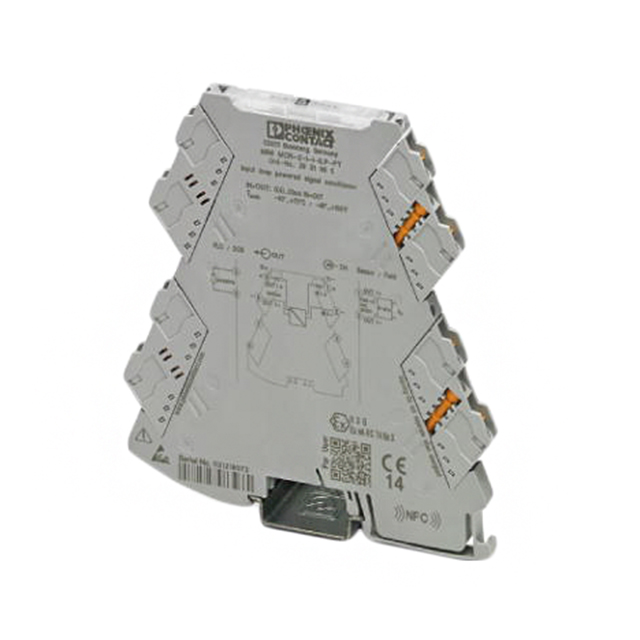

    MINI MCR-2-I-I-ILP-PT 1-Channel Input Loop-Powered Isolator 技术手册

    产品简介


    MINI MCR-2-I-I-ILP-PT 是一款单通道输入、双路隔离的模拟信号隔离器,采用插接式连接技术。它支持被动分离,能够在电隔离和滤波过程中处理模拟信号。这款设备专为工业应用设计,适用于需要高精度和可靠性的场合。通过提供电源电流回路供电方式,该设备可在无需外部电源的情况下工作,适用于各类传感器和控制系统。

    技术参数


    - 基本规格:
    - 型号:MINI MCR-2-I-I-ILP-PT
    - 产品编号:2901995
    - 尺寸:宽6.2mm x 高109.81mm x 深119.2mm
    - 重量:含包装109g,不含包装52.2g
    - 电气特性:
    - 输入信号范围:0(4) mA ... 20 mA
    - 输出信号范围:0(4) mA ... 20 mA
    - 电流响应:约200 μA
    - 输入电压限制:30V
    - 最大传输误差:≤ 0.1%
    - 额定绝缘电压:300 Vrms
    - 测试电压:3 kV AC (50 Hz, 60 s)
    - 隔离类型:2路隔离
    - 过压等级:II
    - 限频(3dB):100 Hz
    - 环境条件:
    - 工作温度范围:-40°C ... 70°C
    - 存储温度范围:-40°C ... 85°C
    - 相对湿度:5% ... 95%(非冷凝)

    产品特点和优势


    - 双重隔离:2路隔离确保了信号传输过程中的高可靠性,减少外部干扰的影响。
    - 插接式连接技术:易于安装和维护,简化布线过程。
    - 主动传感器兼容性:支持传感器通过电流回路供电,无需额外外部电源。
    - NFC通信:便于现场调试和配置。
    - 广泛认证:符合多个国际标准和规范,如CE、ATEX、UL、中国RoHS等,适合全球应用。

    应用案例和使用建议


    应用场景:
    - 在工业自动化系统中作为信号隔离器使用,例如将传感器信号隔离后传输至PLC或DCS系统。
    - 在危险区域中进行安全信号传输,例如爆炸性气体环境。
    使用建议:
    - 确保安装环境的温度和湿度条件在规定范围内,避免超出设备的工作极限。
    - 注意连接线缆的正确接法,避免错误连接导致设备损坏。
    - 在调试阶段,利用NFC功能进行参数配置,提高效率。

    兼容性和支持


    - 兼容性:支持各类工业标准接口和协议,可与多种传感器及控制系统配套使用。
    - 支持和维护:提供全面的技术支持和售后服务,用户可通过官网获取相关资料和技术文档。

    常见问题与解决方案


    - 问题1:设备在使用过程中出现异常信号波动。
    - 解决方案:检查连接线路是否松动或接触不良,确认输入信号是否在正常范围内。
    - 问题2:设备无法正常启动。
    - 解决方案:检查供电电压是否符合要求,确保电源线路连接正确且无故障。

    总结和推荐


    MINI MCR-2-I-I-ILP-PT是一款性能优越的模拟信号隔离器,具备出色的隔离效果和广泛的适用性。无论是从技术参数还是应用案例来看,其均表现出色。特别适合工业自动化系统的应用需求,值得推荐使用。

2901995参数

参数
最小工作供电电压 9.6V
放大器类型 Isolation Amplifier
典型供电电流 -
最大工作供电电压 30V
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

2901995厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2901995数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 其他放大器 PHOENIX CONTACT 2901995 2901995数据手册

2901995封装设计

查看详情并下载
Symbol
Footprint
3D Model
