2754325

产品分类: 其他可编程器件
厂牌: PHOENIX CONTACT
产品描述: High Digital Input Interface Module
供应商型号: Q-2754325
供应商: 期货订购
标准整包数: 1
PHOENIX CONTACT 其他可编程器件 2754325

2754325概述

    电子元器件产品技术手册:IB ST 24 DO32/2 数字输出模块

    产品简介

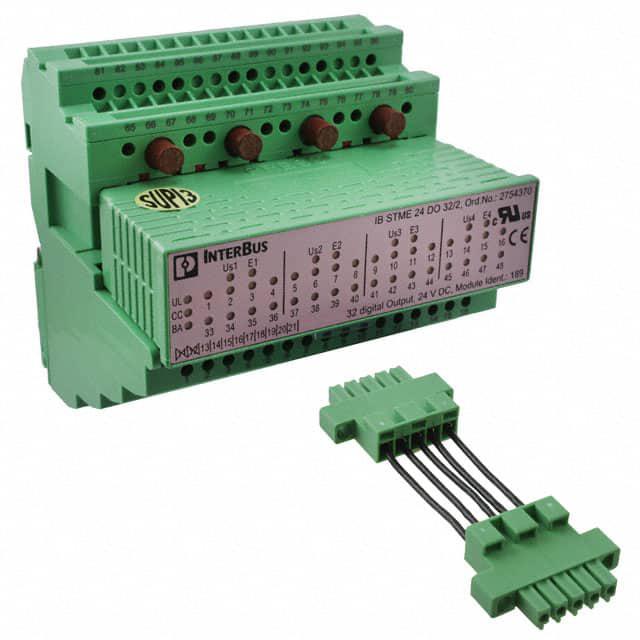

    IB ST 24 DO32/2 是由 PHOENIX CONTACT Deutschland GmbH 生产的一款数字输出模块,适用于 INTERBUS-ST 系统。该模块具备 32 个数字输出通道,主要功能是连接数字执行器,如电磁阀、接触器或灯泡。这款模块广泛应用于工业自动化控制系统中,可提供多组电隔离输出通道,确保更高的可靠性和安全性。

    技术参数


    - 输入接口:Lokalbus ST 局域总线
    - 连接方式:ST 局域总线连接器
    - 输出类型:数字输出
    - 连接方式:螺丝端子连接
    - 输出通道数:32 个
    - 最大单通道输出电流:500 mA
    - 模块总输出电流:8 A
    - 每组最大输出电流:4 A
    - 最大负载容量(电感):12 VA (1.2 H; 48 Ω)
    - 最大负载容量(灯泡):12 W
    - 最大负载容量(电阻):12 W
    - 供电电压:24 V DC
    - 电源电压范围:20 V DC 至 30 V DC
    - 电流消耗:200 mA(含通讯电源)
    - 通讯电源:9 V DC
    - 最大通讯电流消耗:100 mA
    - 环境温度:工作温度范围 0°C 至 55°C;存储运输温度范围 -20°C 至 70°C
    - 湿度:工作湿度 75%,最高可达 85%(不凝结);存储运输湿度同上
    - 气压:工作气压 86 kPa 至 108 kPa;存储运输气压同上
    - 防护等级:IP20
    - 重量:790 g
    - 安装方式:DIN 导轨安装

    产品特点和优势


    1. 多种电隔离输出通道:该模块支持多达四组电隔离输出通道,可满足复杂系统的需求。
    2. 独立短路保护:每个输出通道都有独立的电子短路保护功能,提高了系统的稳定性和可靠性。
    3. 高输出电流:单通道最大输出电流为 500 mA,可应对各种高功率需求的应用场景。
    4. 坚固耐用的设计:模块具有良好的环境适应能力,能够在广泛的温度和湿度范围内正常工作。

    应用案例和使用建议


    该模块常用于工业自动化控制系统,例如控制生产线上的电磁阀、接触器等设备。使用建议如下:
    1. 在安装时要确保每个输出通道都正确连接到相应的执行器。
    2. 配置系统时应注意各输出通道之间的隔离性,以避免相互干扰。
    3. 定期检查模块的运行状态,确保系统持续稳定工作。

    兼容性和支持


    该模块与 PHOENIX CONTACT 的其他 INTERBUS-ST 模块兼容,可以方便地集成到现有的系统中。厂商提供了丰富的配件和支持服务,包括备用熔断器、连接桥、本地总线电缆等,以及详尽的用户手册和技术文档,便于用户进行维护和故障排查。

    常见问题与解决方案


    1. 输出电流不足:检查电源电压是否在允许范围内,同时确保每个输出通道没有过载。
    2. 通信中断:检查通讯电源是否正常工作,连接是否松动,重新插拔通讯接头。
    3. 模块损坏:更换损坏的模块部分,例如更换熔断器或模块电子部件。

    总结和推荐


    IB ST 24 DO32/2 数字输出模块凭借其多组电隔离输出通道、独立短路保护、高输出电流和出色的环境适应能力,在工业自动化控制领域表现出色。它适合应用于需要高可靠性、多功能性的复杂系统中。总体而言,该产品值得推荐给寻求高性能、易集成且稳定的数字输出模块的用户。

2754325参数

参数
最大工作供电电压 -
最小工作供电电压 -
可编程类型 -
安装方式 DIN导轨安装
零件状态 在售
