2701559

产品分类: 其他可编程器件
厂牌: PHOENIX CONTACT
产品描述:
供应商型号: 651-2701559
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 其他可编程器件 2701559

2701559概述

    电子元器件产品技术手册:Axioline F 数字输入模块

    产品简介

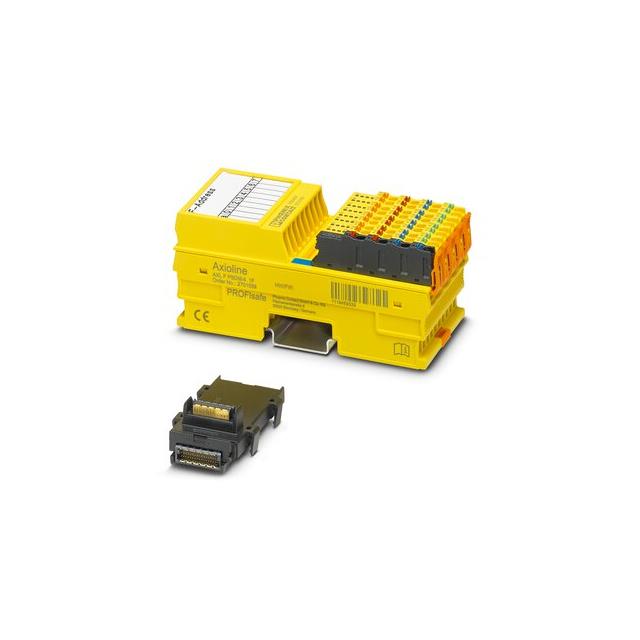

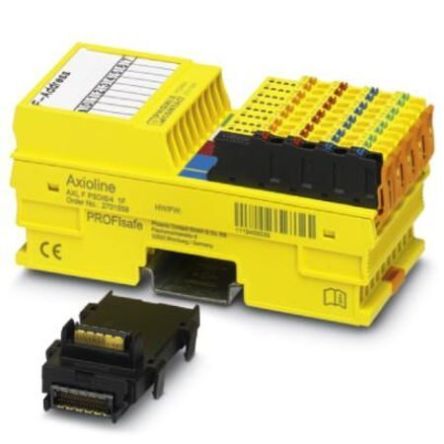

    Axioline F 数字输入模块是一款专为工业安全设计的模块,属于Axioline F系列产品线。它适用于PROFIsafe系统,能够集成到控制系统中以监测各种传感器信号。该模块提供两种配置选择:四通道双冗余输入和八通道单通道输入,用于不同的应用需求。

    技术参数


    - 产品型号:AXL F PSDI8/4 1F
    - 数字输入:
    - 四个双冗余通道(每通道两个输入)
    - 八个单通道
    - 输入电压:24 V DC
    - 连接技术:2-, 3-, 4-导体
    - 防护等级:IP20
    - 接口:Axioline F 局部总线
    - 尺寸:宽度 53.6 mm,高度 126.1 mm,深度 54 mm
    - 重量:含包装 257 g,不含包装 222 g
    - 额定输入电流:典型值 4.2 mA/通道
    - 输入滤波时间:可选 1.5 ms, 3 ms, 5 ms, 15 ms
    - 工作温度范围:操作 -35°C 至 60°C,存储 -40°C 至 85°C
    - 湿度范围:操作 10% 至 75%,存储 10% 至 75%
    - 防护电路:极性反接保护,电磁兼容保护,欠压检测
    - 标准和认证:符合 EN ISO 13849-1, EN IEC 62061, IEC 61508, cULus 列名等

    产品特点和优势


    - 高安全等级:支持最高安全等级,符合Cat. 4/PL e 和 SIL 3标准,确保系统的高可靠性。
    - 灵活性和可配置性:可根据具体应用配置输入通道数量和连接方式,满足多样化的需求。
    - 宽工作温度范围:适应严苛的工业环境,可在-35°C至60°C之间稳定工作。
    - 卓越的电磁兼容性:内置多重保护电路,确保在复杂电磁环境中正常运行。

    应用案例和使用建议


    该模块广泛应用于自动化控制系统中,如紧急停止按钮、安全门监控等场合。安装时建议:
    - 确保接线无误,避免极性反接导致损坏。
    - 考虑电缆长度,通常不超过1000米,特别注意安全输入部分电缆不应超过200米。
    - 定期检查环境条件,特别是湿度和温度,确保设备在安全范围内工作。

    兼容性和支持


    - 兼容性:仅适用于Phoenix Contact或Siemens控制器,具有良好的兼容性。
    - 技术支持:厂家提供全面的技术支持和售后服务,用户可通过官方网站获得详细文档和技术支持信息。

    常见问题与解决方案


    - Q1: 模块指示灯不亮
    - A1: 检查电源电压是否在规定范围内(19.2 V DC 至 30 V DC),确保正确接线且无短路现象。
    - Q2: 通信中断
    - A2: 检查网络连接是否正常,确保所有连接器插紧且没有松动。
    - Q3: 模块过热
    - A3: 检查散热条件,避免长时间高负载工作,确保环境温度不超过工作范围。

    总结和推荐


    Axioline F 数字输入模块凭借其高安全等级、灵活配置和广泛的适用性,成为工业控制系统中的理想选择。无论是自动化生产线还是复杂的安全系统,该模块都能提供可靠的性能支持。强烈推荐使用这款产品,尤其是对于需要高安全标准的应用场景。
    通过上述分析可以看出,Axioline F 数字输入模块具备出色的技术特性和丰富的应用场景,是值得推荐的工业控制解决方案。

2701559参数

参数
可编程类型 -
最大工作供电电压 -
最小工作供电电压 -
安装方式 DIN导轨安装
包装方式 散装

2701559厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2701559数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 其他可编程器件 PHOENIX CONTACT 2701559 2701559数据手册

2701559封装设计

查看详情并下载
