2692380

产品分类: 其他可编程器件
厂牌: PHOENIX CONTACT
产品描述: Sercos Iii Bus Coupler 8 Inputs 24 V DC 4 Outputs 24 V DC 500 MA complete With I/O Connectors
供应商型号: 2692380-ND
供应商: Digi-Key
标准整包数: 1
PHOENIX CONTACT 其他可编程器件 2692380

2692380概述


    产品简介

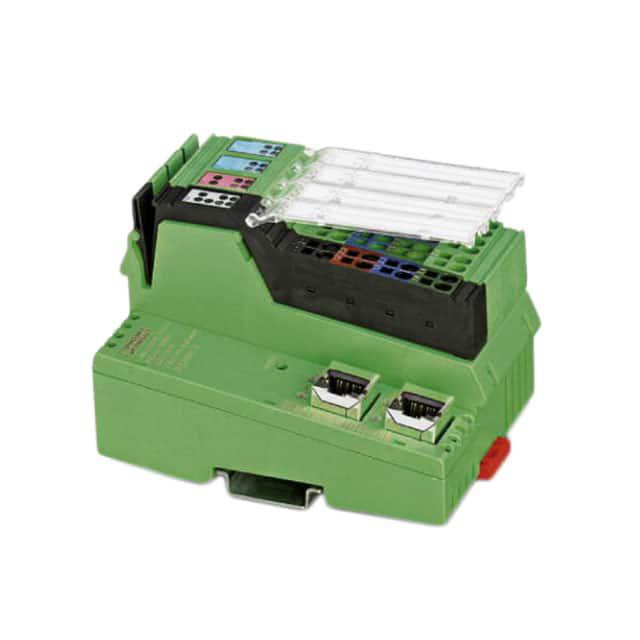

    这款产品名为IL S3 BK DI8 DO4 2TX-PAC总线耦合器,是一款专门设计用于Sercos III协议的高集成度模块。它集成了8个数字输入通道和4个数字输出通道,能够在各种工业环境中进行高效的数据传输和控制操作。IL S3 BK DI8 DO4 2TX-PAC特别适用于自动化控制系统、工厂自动化、过程控制等领域,能够满足各类高可靠性工业应用的需求。

    技术参数


    - 尺寸:宽度为80毫米,高度为119.8毫米,深度为71.5毫米。
    - 工作温度范围:操作环境下的温度范围为-25°C到60°C;存储及运输环境下的温度范围为-40°C到85°C。
    - 湿度范围:操作时的湿度范围为10%至95%,存储及运输时同理。
    - 供电电压:数字输入端口供电电压为24V DC,数字输出端口供电电压为24V DC。
    - 数字输入:共8个通道,每通道的最大输入电流为3mA。
    - 数字输出:共4个通道,每个通道最大输出电流为500mA。
    - 通信速度:现场总线系统Sercos通信速度为100MBit/s,本地总线通信速度可自动检测,最高可达2MBit/s。
    - 防护等级:IP20,确保内部组件免受外部灰尘和小物体的影响。
    - 重量:不含连接器时净重298克。

    产品特点和优势


    - 集成性:单个模块集成了8个数字输入通道和4个数字输出通道,简化了布线和安装。
    - 高可靠性:符合Sercos III标准,能够在苛刻环境下提供稳定的数据传输。
    - 高速通信:内置的Sercos通信接口能够实现高达100MBit/s的数据传输速度。
    - 宽温宽湿范围:适应各种极端环境,如低温、高温及高湿条件。
    - 多种保护机制:内置过载保护和短路保护功能,增强系统的稳定性。

    应用案例和使用建议


    该总线耦合器通常应用于工业自动化系统中,例如在工厂自动化系统中用于实现高效的数据采集和控制操作。通过连接各种传感器和执行器,可以实现对生产过程的实时监控和控制。例如,在一个智能仓库管理系统中,该总线耦合器可以用来管理货架上的货物状态,并实时更新库存数据。
    为了充分发挥其功能,建议根据具体的应用场景选择合适的电缆和其他配件。在安装过程中,注意确保电源稳定,并且按照相关规范连接电缆以避免潜在的安全隐患。

    兼容性和支持


    IL S3 BK DI8 DO4 2TX-PAC与大多数标准的Sercos III设备具有良好的兼容性。制造商提供了详细的技术支持文档,包括接线图、安装指南等,用户可以根据这些资源进行安装和调试。此外,还可以联系技术支持团队获取更深入的帮助和指导。

    常见问题与解决方案


    - Q: 数字输出端口出现过载或短路现象?
    - A: 检查连接线路是否有误接或短路情况,确保每个输出通道不超过最大允许电流(500mA)。
    - Q: 设备无法正常通讯?
    - A: 确认电源电压是否在规定范围内,检查网络线缆是否接触良好,尝试重新配置网络设置。
    - Q: 如何正确安装模块?
    - A: 将模块安装在标准的DIN导轨上,确保连接牢固无松动。

    总结和推荐


    综上所述,IL S3 BK DI8 DO4 2TX-PAC总线耦合器凭借其卓越的集成度、高可靠性及广泛的适用性,在自动化控制领域表现出色。其设计灵活、易于安装和调试的特点使其成为众多工业应用的理想选择。对于需要高效、可靠的数据采集和控制操作的应用场景,强烈推荐选用这款产品。

2692380参数

参数
最大工作供电电压 -
最小工作供电电压 -
可编程类型 -
安装方式 DIN导轨安装
零件状态 在售

2692380厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2692380数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 其他可编程器件 PHOENIX CONTACT 2692380 2692380数据手册

2692380封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 758.8048 ¥ 6350.2477
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6350.24
