首页  >  产品百科  >  EXC-CL3225U1

EXC-CL3225U1

产品分类: 磁珠
厂牌: PANASONIC
产品描述: 2A 45Ω@100MHz 50mΩ 1210 贴片安装 3.2mm*2.5mm*1.9mm
供应商型号: P9811DKR-ND
供应商: Digi-Key
标准整包数: 1

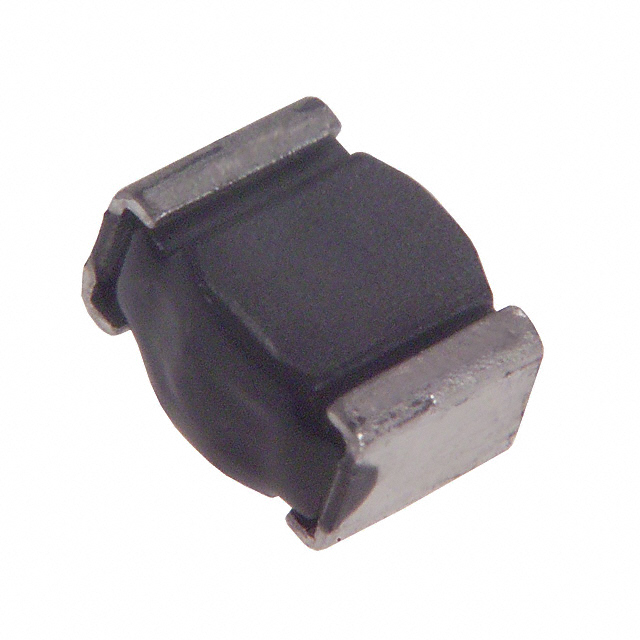

PANASONIC 磁珠 EXC-CL3225U1

EXC-CL3225U1概述

    Chip Bead Cores 技术手册概览

    产品简介


    Chip Bead Cores(芯片磁珠)是一种用于抑制噪声和电磁干扰(EMI)的高性能电子元件。它适用于多种应用场景,包括个人计算机、打印机、硬盘驱动器、DVD播放器、数字音频和视频设备、AC适配器和开关电源等。这些磁珠广泛应用于各种类型的数字设备,以确保信号线和电源线的纯净传输。

    技术参数


    - 型号: EXCCL、EXCML、EXC3B
    - 尺寸:
    - EXCCL4532 (1812): 4.5 x 3.2 x 1.8 mm
    - EXCCL3225 (1210): 3.2 x 2.5 x 1.6 mm
    - EXCCL3216 (1206): 3.2 x 1.6 x 1.6 mm
    - EXCML45A910H (1806): 4.5 x 1.6 x 1.1 mm
    - EXCML32A680U (1206): 3.2 x 1.6 x 0.9 mm
    - EXCML20A390U (0805): 2.0 x 1.25 x 0.9 mm
    - EXCML16A270U (0603): 1.6 x 0.8 x 0.8 mm
    - 阻抗:
    - EXCCL4532U1: 115 Ω
    - EXCCL3225U1: 45 Ω
    - EXCCL3216U1: 25 Ω
    - EXCML45A910H: 91 Ω
    - EXCML32A680U: 68 Ω
    - EXCML20A390U: 39 Ω
    - EXCML16A270U: 27 Ω
    - 额定电流:
    - EXCML16A270U: 4000 mA
    - EXCML20A390U: 4000 mA
    - EXCML32A680U: 3000 mA
    - EXCML45A910H: 3000 mA
    - 直流电阻:
    - EXCML16A270U: 0.006 Ω
    - EXCML20A390U: 0.008 Ω
    - EXCML32A680U: 0.012 Ω
    - EXCML45A910H: 0.016 Ω
    - 工作温度范围: -25°C 至 +85°C

    产品特点和优势


    1. 噪声抑制: 有效抑制电源线和高速信号线的噪声,适用于多种数字设备。
    2. 易于布局: 方便在PCB上进行布局设计,减少复杂性。
    3. 环保合规: 符合RoHS标准,无有害物质。
    4. 低直流电阻: 额定电流高达4000 mA时,直流电阻仅为0.006 Ω至0.016 Ω,提高效率。
    5. 高阻抗特性: EXC3B型在高频下具有高阻抗,特别适合信号线噪声抑制。
    6. 增强衰减: 增加了对高频噪声的衰减效果,保证信号完整性。

    应用案例和使用建议


    - 应用案例:
    - 个人电脑、打印机、硬盘驱动器、DVD播放器等数字设备。
    - 数字音频和视频设备,如VCR、DVC、CD播放器、DVD播放器。
    - AC适配器和开关电源。
    - 电子乐器及其他数字设备。
    - 使用建议:
    - 在设计PCB时,合理安排磁珠的位置,避免信号线与电源线交叉。
    - 确保磁珠安装位置的焊接质量,避免因机械应力导致损坏。
    - 定期检查存储环境,确保相对湿度在40%到60%之间,避免温湿度变化影响产品性能。

    兼容性和支持


    - 兼容性: EXCCL、EXCML、EXC3B型号的磁珠可以与市场上大多数数字设备兼容,适用于不同类型的电路板设计。
    - 技术支持: 厂商提供详细的技术文档和支持,包括推荐的焊接条件和预热条件。如有任何安全问题,请立即联系厂商。

    常见问题与解决方案


    - 问题: 磁珠焊接后出现松动或脱落。
    - 解决方案: 检查焊接条件是否符合推荐要求,确保焊接温度和时间正确。如需流动焊接,请提前咨询销售代表。
    - 问题: 使用过程中发现信号失真或噪声增加。
    - 解决方案: 检查磁珠的阻抗值是否符合应用需求,适当调整布局或更换型号。

    总结和推荐


    Chip Bead Cores 系列产品凭借其优秀的噪声抑制能力和广泛的适用性,成为数字设备中的重要组件。它们不仅性能稳定,而且易于集成到现有系统中。建议在各种需要高效噪声管理和电磁兼容性的应用场景中优先选择这些磁珠,特别是在个人电脑、数字音频和视频设备等领域。同时,制造商提供的全面技术支持也为用户的使用提供了保障。

EXC-CL3225U1参数

参数
额定电流 2A
阻抗@频率 45Ω@100MHz
直流电阻(DCR) 50mΩ
长*宽*高 3.2mm*2.5mm*1.9mm
通用封装 1210
安装方式 贴片安装
包装方式 卷带包装

EXC-CL3225U1厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EXC-CL3225U1数据手册

厂牌 PDF简要描述 下载
PANASONIC 磁珠 PANASONIC EXC-CL3225U1 EXC-CL3225U1数据手册

EXC-CL3225U1封装设计

查看详情并下载
Symbol
Footprint
3D Model
