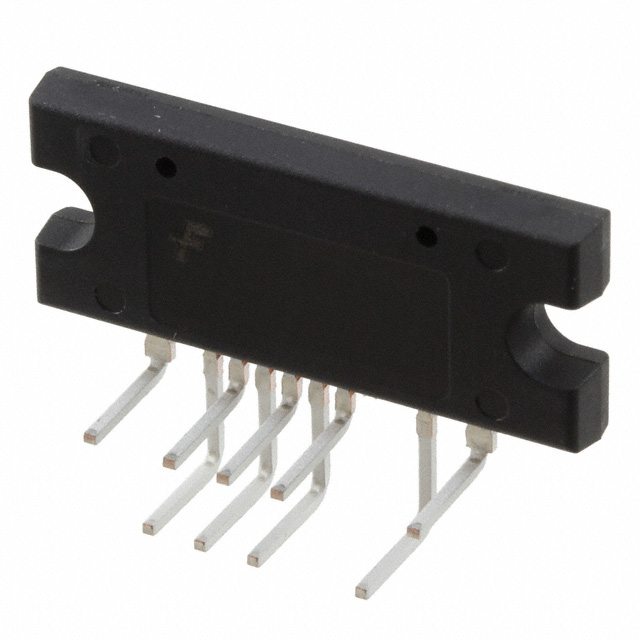

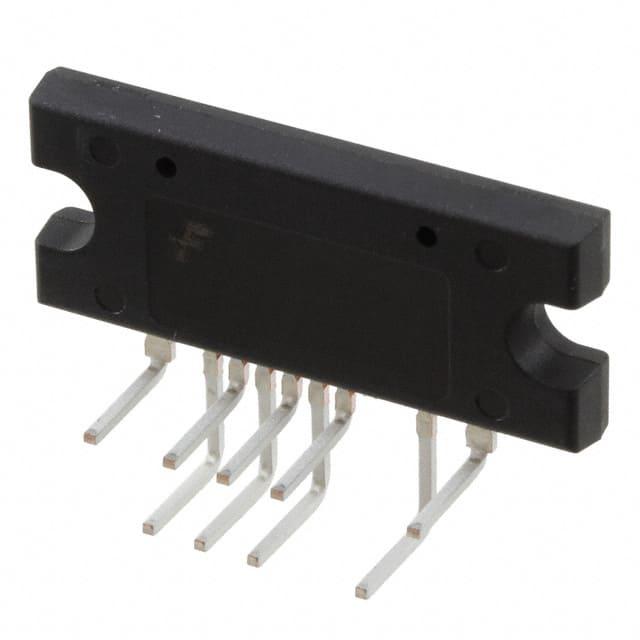

FSFR2100XSL

产品分类: AC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 10V~25V Half-Bridge Up~300KHz 400W 10V 25V 隔离 Yes 超温,过压 50% 500V SIP 通孔安装
供应商型号: FL-FSFR2100XSL
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR AC-DC稳压器 FSFR2100XSL

FSFR2100XSL概述

    FSFR−XS 系列电源开关产品介绍

    1. 产品简介


    FSFR−XS系列是高度集成的电源开关,专为高效率半桥谐振转换器设计。该系列产品简化了设计过程,同时提高了生产效率和性能。FSFR−XS系列集成了功率MOSFET、快速恢复型体二极管、高压侧栅极驱动电路、准确电流控制振荡器、频率限制电路、软启动及内置保护功能于一体,可广泛应用于多种领域。

    2. 技术参数


    - 输出功率:最大无散热器时可达180W至400W,带散热器时可达260W至400W。
    - 工作温度范围:-40°C 至 +130°C。
    - 电压:最大漏源电压(VDL−VCTR和VCTR−PG)为500V。
    - 频率:工作频率最高可达300kHz。
    - 保护功能:过压保护(OVP)、过流保护(OCP)、异常过流保护(AOCP)、内部热关断(TSD)。

    3. 产品特点和优势


    - 零电压切换(ZVS):显著降低开关损耗并提高效率。
    - 内部UniFET结构:具备快速恢复型体二极管。
    - 固定死区时间(350ns):优化了MOSFET的操作。
    - 自动重启功能:所有保护触发后,系统可以自动重启。
    - 灵活的频率控制:通过RT引脚调节开关频率,实现50%占空比。

    4. 应用案例和使用建议


    FSFR−XS系列可用于多种谐振转换器拓扑,如串联谐振、并联谐振和LLC谐振转换器。实际应用包括PDP和LCD电视、台式电脑和服务器、适配器及通信电源供应等。使用时需注意以下几点:
    - 高温环境下需确保良好的散热措施。
    - 谐振转换器的增益与频率呈反比关系,可通过调节频率实现输出电压的控制。
    - 在设计PCB布局时,避免在RT引脚周围布置控制组件以减少电磁干扰。

    5. 兼容性和支持


    FSFR−XS系列在使用上具有较高的兼容性,与其他标准电子元件兼容。供应商提供了全面的技术支持和售后服务,包括在线文档、技术支持服务等。

    6. 常见问题与解决方案


    - 问题:开机时电流突变导致故障。
    - 解决方案:合理设置软启动时间,增加RC网络来控制频率下降速率。

    - 问题:设备在高温环境下运行不稳定。
    - 解决方案:在设计中加入散热装置,确保设备温度保持在推荐的工作范围内。

    7. 总结和推荐


    FSFR−XS系列作为高性能的电源开关,拥有出色的效率、稳定性和可靠性。其独特的设计使得在各种应用场景下均表现出色。强烈推荐在需要高效能电源转换的场合使用该系列产品。
    结论
    FSFR−XS系列电源开关凭借其优异的性能和广泛的应用前景,在现代电子设备中扮演着重要的角色。对于追求高效能、可靠性的设计师和工程师来说,这是一个非常值得推荐的选择。

FSFR2100XSL参数

参数
最大输入电压 25V
最小输出电压 -
电压 - 电源(Vcc/Vdd) 10V~25V
隔离 隔离
最小输入电压 10V
故障保护 超温,过压
占空比 50%
开关频率 Up~300KHz
功率 400W
最大输出电压 -
输出电流 -
拓扑 Half-Bridge
击穿电压 500V
内部开关 Yes
26.2mm(Max)
3.4mm(Max)
10.7mm(Max)
通用封装 SIP
安装方式 通孔安装
零件状态 在售
包装方式 管装
