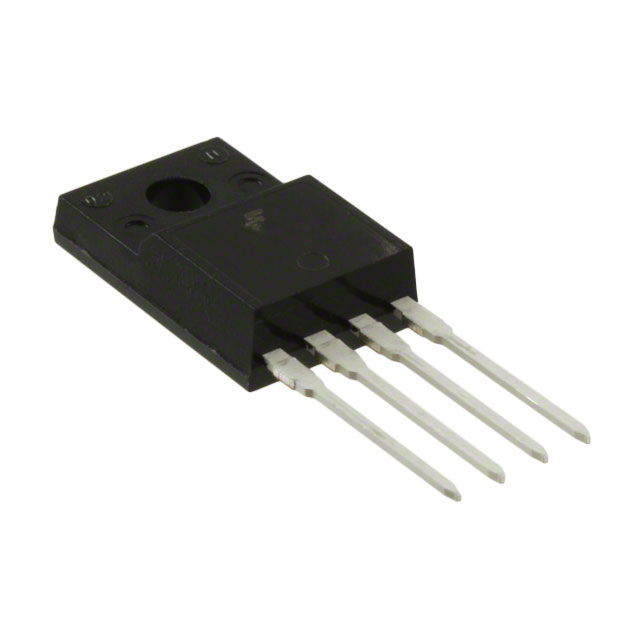

KA5M0380RTU

产品分类: AC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 9V~30V Flyback,Forward 67KHz 75W 3A 9.6V Yes 超温,过压 77% 800V TO-220F-4L 通孔安装 10mm*4.5mm*19mm
供应商型号: KA5M0380RTU
供应商: 国内现货
标准整包数: 50
ON SEMICONDUCTOR AC-DC稳压器 KA5M0380RTU

KA5M0380RTU概述


    产品简介




    Fairchild Power Switch (FPS) 是一款专为离线开关电源(SMPS)设计的集成解决方案,它采用高性能单片机和高压功率感应场效应管(SenseFET)相结合的设计方式。该系列包括KA5H0365R、KA5M0365R、KA5L0365R以及KA5H0380R、KA5M0380R、KA5L0380R等多个型号。这款器件主要用于视频处理设备如VCR、SVR、STB、DVD和DVCD,打印机、传真机和扫描仪的开关电源,以及摄像机适配器等领域。


    技术参数




    | 参数 | KA5H0365R, KA5M0365R, KA5L0365R | KA5H0380R, KA5M0380R, KA5L0380R |
    |-------------------|----------------------------------|----------------------------------|
    | 工作电压范围 | 14V至30V | 14V至30V |
    | 击穿电压 | 650V | 800V |
    | 连续漏极电流 | 2.4ADC(100°C) | 2.1ADC(100°C) |
    | 峰值脉冲漏极电流 | 12.0ADC | 12.0ADC |
    | 最大关断电流 | 50μA | 250μA |
    | 频率范围 | 100kHz | 100kHz |
    | 工作温度范围 | -40°C至+85°C | -40°C至+85°C |
    | 故障保护 | 欠压锁定、过热锁定、过电压保护 | 欠压锁定、过热锁定、过电压保护 |


    产品特点和优势




    - 高精度固定频率操作:提供100/67/50kHz的固定频率操作,确保输出稳定。
    - 低启动电流:典型启动电流仅为100μA,降低了待机电流消耗。
    - 自动重启模式:增强了系统可靠性,减少了误动作导致的停机。
    - 温度补偿功能:内部高电压感应FET和温度补偿精度电流源提供了优异的性能。
    - 多功能集成:集成了PWM控制器、电压基准、过温保护、过电压保护等多种功能于一体,简化设计,提高了系统的整体效率和可靠性。


    应用案例和使用建议




    该器件被广泛应用于各类SMPS电源中,尤其是在消费电子领域,例如VCR、打印机、摄像机适配器等。对于设计工程师而言,合理利用FPS的优势,比如其低启动电流和过压保护等功能,可以提高系统的工作效率和稳定性。特别是在高温环境下使用时,要特别注意温度补偿和过热保护的功能,以避免因温度过高而导致的设备故障。


    兼容性和支持




    FPS系列具有良好的兼容性,可与其他标准电源组件配合使用,适用于广泛的电源设计。ON Semiconductor提供了详尽的技术文档和支持服务,帮助用户更好地理解和应用这些器件。此外,该公司还设有专门的技术支持团队,用户可以通过官方网站获得相关的技术支持和帮助。


    常见问题与解决方案




    1. 启动电流过高:
    - 解决方法:检查输入电压是否符合要求,确认启动电路没有问题。

    2. 工作温度异常:
    - 解决方法:确保散热设计符合要求,必要时增加外部散热装置。

    3. 输出电压不稳:
    - 解决方法:检查负载变化情况,重新调整反馈网络参数。


    总结和推荐




    综上所述,Fairchild Power Switch (FPS) 系列产品以其高精度、高可靠性和集成度高的特点,在电源管理领域表现出色。适用于多种电子设备的电源转换和控制,能够有效提高系统性能和降低能耗。鉴于其广泛的应用场景和显著的优势,强烈推荐给需要高效电源解决方案的设计工程师。

KA5M0380RTU参数

参数
占空比 77%
击穿电压 800V
隔离 -
最小输出电压 -
功率 75W
拓扑 Flyback,Forward
内部开关 Yes
最大输出电压 -
最大输入电压 -
电压 - 电源(Vcc/Vdd) 9V~30V
故障保护 超温,过压
最小输入电压 9.6V
开关频率 67KHz
输出电流 3A
长*宽*高 10mm*4.5mm*19mm
通用封装 TO-220F-4L
安装方式 通孔安装
应用等级 工业级
零件状态 停产
包装方式 管装
