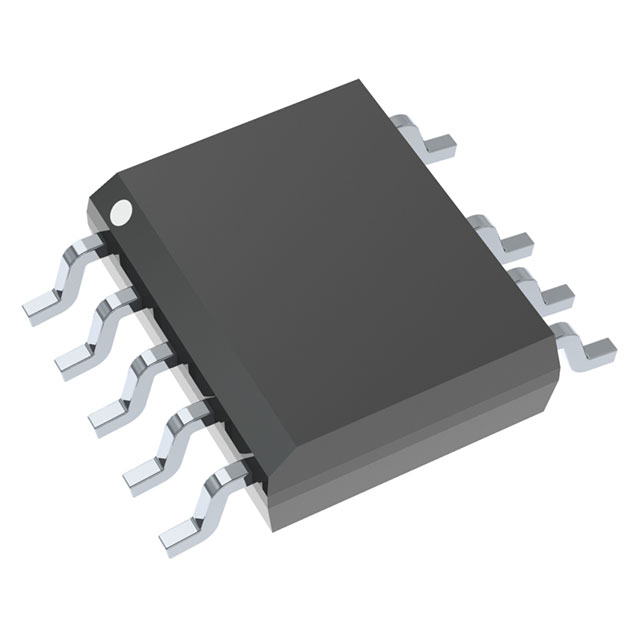

NCP1341B4D1R2G

产品分类: AC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 9V~28V Flyback 360KHz 非隔离 No 超功率,超温,过压,过载 75% SOIC-9 贴片安装
供应商型号: 488-NCP1341B4D1R2GCT-ND
供应商: Digi-Key
标准整包数: 1
ON SEMICONDUCTOR AC-DC稳压器 NCP1341B4D1R2G

NCP1341B4D1R2G概述

    NCP1341 高压准谐振控制器

    产品简介


    NCP1341 是一款高度集成的高压准谐振(QR)飞秒控制器,专为设计高性能离线电源转换器而开发。它具备集成的主动 X2 电容器放电功能,能够实现无负载功率消耗低于 30 毫瓦。通过独有的谷值锁定电路技术,NCP1341 确保稳定可靠的谷值切换,适用于轻载条件下的最高性能操作。此外,它还具有强大的保护特性,如内置欠压检测、过功率保护(OPP)、过热保护以及线电压移除检测等功能,确保系统的可靠性和安全性。

    技术参数


    - 输入电压范围:高电压启动电路输入电压范围为 -0.3 至 700 V。
    - 供电输入电压:供电输入电压范围为 -0.3 至 30 V。
    - 频率调整:最大开关频率可通过外部电阻进行调节,固定模式下最小频率钳位为 25 kHz。
    - 电流限制:电流限制阈值可调,异常过电流故障检测延迟为 80 至 175 纳秒。
    - 保护特性:内置欠压检测(VBO),过温保护(OTP),过功率保护(OPP)等。
    - 环境适应性:工作温度范围为 -40 至 125°C,存储温度范围为 -60 至 150°C。

    产品特点和优势


    - 低功耗设计:NCP1341 可以使无负载时的功耗降至 30 毫瓦以下。
    - 高可靠性:独特的谷值锁定电路确保稳定的谷值切换,减少开关损耗。
    - 集成保护功能:包含内置欠压检测、非耗散型过功率保护、过热保护及线电压移除检测功能,增强系统鲁棒性。
    - 灵活配置:可通过外部电阻轻松调节最大开关频率,并提供多种保护阈值设定选项。

    应用案例和使用建议


    NCP1341 广泛应用于小家电、工业控制设备、通信设备等需要高效离线电源转换的应用场合。例如,在智能家电产品中,NCP1341 能有效降低待机功耗,提高能效比。对于需要高瞬态负载能力的应用,可以选择带有 PEM 功能的版本以优化变压器尺寸。在实际应用中,应根据具体需求选择合适的版本,并注意合理的布局和散热设计以保证性能和稳定性。

    兼容性和支持


    NCP1341 支持与各种主流控制器和设备的兼容,可广泛应用于不同类型的电源系统中。制造商提供详尽的技术文档和支持服务,包括样品请求、应用指南和技术咨询服务,以帮助用户快速上手并解决问题。

    常见问题与解决方案


    - 问题一:设备启动困难或不启动。
    - 解决办法:检查供电电压是否在正常范围内(16.0 至 19.0 V),确保所有连接正确无误,并确认无外部干扰。

    - 问题二:运行过程中出现过热现象。
    - 解决办法:检查散热系统是否正常工作,确保设备处于适当的环境中,必要时增加外部冷却措施。

    总结和推荐


    总体来看,NCP1341 是一款出色的高压准谐振控制器,特别适合对效率、可靠性和保护功能有较高要求的应用场景。其集成的多种保护机制和灵活的配置选项使其成为众多电源转换器设计的理想选择。无论是对于新项目的启动还是现有系统的升级,NCP1341 都是值得信赖的合作伙伴。我们强烈推荐将 NCP1341 应用于各种需要高效电源管理的应用中。

NCP1341B4D1R2G参数

参数
隔离 非隔离
最大输出电压 -
开关频率 360KHz
电压 - 电源(Vcc/Vdd) 9V~28V
占空比 75%
功率 -
输出电流 -
击穿电压 -
故障保护 超功率,超温,过压,过载
内部开关 No
最大输入电压 -
最小输出电压 -
最小输入电压 -
拓扑 Flyback
5mm(Max)
4mm(Max)
1.75mm(Max)
通用封装 SOIC-9
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
