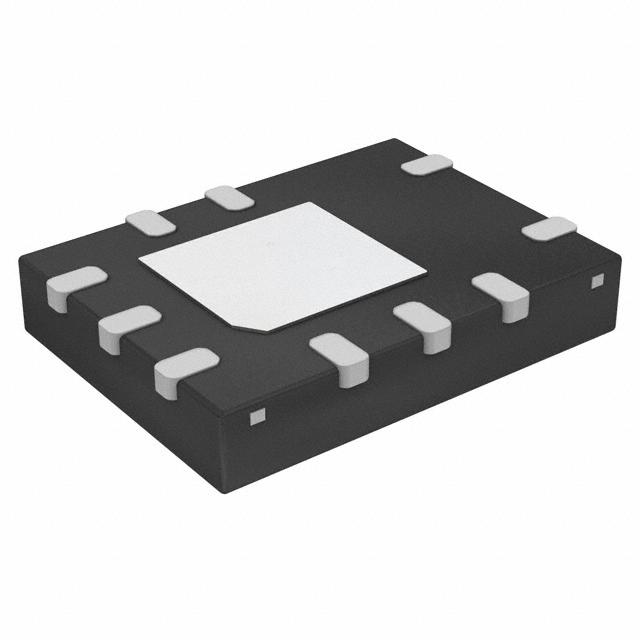

NCP12700BMTTXG

产品分类: AC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 9V~20V Flyback 100KHz~1MHz 2.8A 12V 12V 160V 隔离 No 开环,短路,超功率,超温,过压,过载 80% WQFN-10 贴片安装,黏合安装
供应商型号: FL-NCP12700BMTTXG
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR AC-DC稳压器 NCP12700BMTTXG

NCP12700BMTTXG概述

    NCP12700 PWM Controller: A Comprehensive Guide

    1. 产品简介


    NCP12700 是一款固定频率、峰值电流模式 PWM 控制器,专为实现单端电源转换拓扑结构而设计。它集成了所有必要的功能来构建高效稳定的电源系统。该控制器能够在广泛的输入电压范围内工作,从 9V 到 120V 或 200V(具体取决于封装类型),并能够提供高达 15mA 的启动电流,以临时偏置 VCC。

    2. 技术参数


    - 输入范围:9V 至 120V(MSOP10 封装)或 9V 至 200V(WQFN10 封装)
    - 启动电流能力:最大 50mA
    - 供电电压:-0.3V 至 30V
    - 振荡器频率:100kHz 至 1MHz(通过电阻可调)
    - 软启动:内部 15μA 电流源和外部电容控制
    - 过功率保护:最大电流限制点可通过外部信号调整
    - 热关断温度:150°C
    - 热阻抗:165°C/W(MSOP10 封装)

    3. 产品特点和优势


    - 高电压启动:具备高电压启动能力,适用于广泛的输入电压范围,无需外部组件即可直接连接至转换器输入电压。
    - 快速启动:能够在低输入电压下保证最小 15mA 的启动电流,确保快速系统启动。
    - 保护功能全面:集成多种保护机制,如过功率保护、热关断、过压保护等,提高系统的可靠性和安全性。
    - 高效运行:集成斜率补偿功能,防止亚谐波振荡,提高整体效率。

    4. 应用案例和使用建议


    - 典型应用:单端电源转换器,包括连续/断续模式反激和正激转换器;电信电源转换器;工业电源模块;运输和铁路电源模块;PoE 供电设备。
    - 使用建议:在选择应用电路时,考虑启动电压范围和所需的输出功率。根据实际应用需求配置启动电阻和软启动电容,以达到最佳性能。例如,对于高功率应用,可以使用更大的软启动电容以减小电流冲击。

    5. 兼容性和支持


    - 封装类型:NCP12700 提供两种封装形式:MSOP10 和 WQFN10。这两种封装均可用于上述应用场景,且具备良好的兼容性。
    - 厂商支持:提供详细的订单和交货信息,用户可以在官方网站上找到详细的包装规格和交货指南。此外,还提供了 ESD 保护和热关断保护功能,确保产品的长期可靠性。

    6. 常见问题与解决方案


    - Q1: 为什么 NCP12700 在启动阶段会持续高电流?
    - A1: 这是因为启动阶段的高压电流是正常的。控制器会立即开始提供约 10mA 的电流以对 VCC 充电。当 VCC 达到约 3V 时,控制环路激活,电流调节到 30mA 直到 VCC 达到 8V。

    - Q2: 如何避免启动阶段的电压瞬变?
    - A2: 可以通过增加一个辅助绕组来提供 VCC 的偏置电压,从而减少启动阶段的电压波动。一旦 VCC 达到所需电压水平,启动调节器就会关闭,由辅助绕组继续提供所需的电压。

    7. 总结和推荐


    NCP12700 是一款高性能的 PWM 控制器,适合广泛的应用场景。它的宽输入范围、高电压启动能力和多种保护机制使其成为一种非常可靠和灵活的选择。无论是工业应用还是电信应用,NCP12700 都能提供卓越的性能和稳定性。因此,强烈推荐此产品用于各种电源转换应用。

NCP12700BMTTXG参数

参数
输出电流 2.8A
击穿电压 -
开关频率 100KHz~1MHz
最大输出电压 12V
占空比 80%
拓扑 Flyback
电压 - 电源(Vcc/Vdd) 9V~20V
最小输出电压 -
功率 -
最大输入电压 160V
故障保护 开环,短路,超功率,超温,过压,过载
内部开关 No
最小输入电压 12V
隔离 隔离
通用封装 WQFN-10
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
