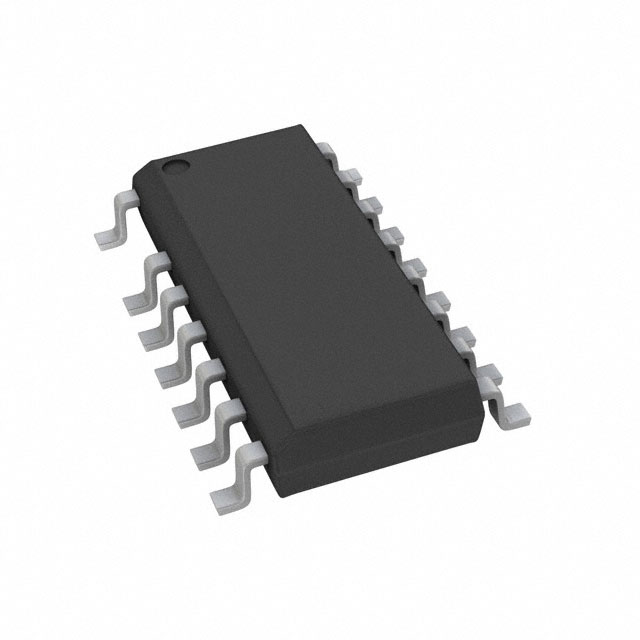

NCL30030B2DR2G

产品分类: AC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: Flyback No SOIC-16 导线安装,贴片安装,黏合安装
供应商型号: CY-NCL30030B2DR2G
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR AC-DC稳压器 NCL30030B2DR2G

NCL30030B2DR2G概述

    NCL30030:高效能LED驱动器的组合功率因数校正与准谐振反激控制器

    1. 产品简介


    NCL30030是一款结合了功率因数校正(PFC)和准谐振反激(QR)功能的集成电路,旨在为高效率的LED照明应用提供紧凑且高效的解决方案。此芯片集成了必要的功能,以实现高精度的电流调节,从而提高整体电路的稳定性和可靠性。它特别适用于高功率LED驱动器、商业LED灯管、LED标识电源适配器、开放式框架电源等场景。

    2. 技术参数


    - 供电范围:9 V至30 V,内置过压保护
    - 高压启动电路
    - 集成高压欠压检测
    - 故障输入:兼容NTC,具有锁定和自动恢复选项
    - 驱动器输出:0.5 A / 0.8 A 源/灌电流
    - 内部温度关断
    PFC控制器特性:
    - 临界导通模式下具有乘法器架构,能够实现低谐波失真和近似单位功率因数
    - 精确过压保护
    - 输出电压可选双级线电压依赖版本
    - 快速线/负载瞬态补偿
    - 整流二极管短路保护
    - 前馈功能,改善线电压和负载变化下的运行效果
    - 可调PFC禁用阈值,基于输出功率
    QR反激控制器特性:
    - 谷值切换操作,具有谷值锁定电路,确保无噪声运行
    - 最小频率钳位,降低待机模式下的频率折叠模式,提高能效
    - 谷值锁定消除可听噪声
    - 定时器为基础的过载保护(锁定或自动恢复选项)
    - 可调过功率保护
    - 绕组和输出二极管短路保护
    - 4 ms软启动定时器

    3. 产品特点和优势


    - 紧凑设计:集成多项功能,减少外部组件,缩小体积。
    - 高效率:临界导通模式配合高效率的QR操作,实现了出色的转换效率。
    - 可靠性:内置温度关断保护、过压保护和故障检测,确保系统长期稳定运行。
    - 灵活配置:多种输出电压版本可供选择,适应不同应用需求。
    - 易于使用:简单的外部组件配置,便于用户快速集成到不同的系统中。

    4. 应用案例和使用建议


    - 高功率LED驱动器:适用于需要高亮度和高效率的大型照明系统,如LED路灯和景观照明。
    - 商业LED灯管:具备稳定性和长寿命,适合商业场所和办公环境。
    - LED标识电源适配器:轻薄小巧的设计适合安装在有限空间内,保证广告牌和店铺标识的可靠供电。
    - 开放式框架电源:适合工业和消费电子产品中,可以为不同的应用提供稳定的电力供应。
    使用建议:
    - 在进行设计时,要确保输入电压和负载条件在芯片的额定范围内。
    - 使用正确的外部电容和电阻,以确保各个子系统的正常运行。
    - 避免在高温环境下长时间使用,以免影响芯片的寿命和性能。

    5. 兼容性和支持


    NCL30030适用于大多数标准电子系统和设备,特别是那些对体积和重量有严格要求的应用。制造商提供了全面的技术文档和支持服务,包括详细的电路设计指南和应用程序笔记,以便用户能够正确使用和维护产品。

    6. 常见问题与解决方案


    - Q:如何处理NCL30030在超负荷运行时的过热问题?
    - A: 可通过增加散热片或改进通风来降低工作温度,同时检查并确保适当的外部组件配置。

    - Q:NCL30030的过压保护阈值如何设定?
    - A: 可通过调整VPFB(PFC反馈输入电压)来设定过压保护阈值,具体设置取决于所使用的特定版本。

    - Q:在启动阶段,如何确保NCL30030不会因为电源不稳定而发生异常?
    - A: 可通过增加输入端的滤波电容器,或者在设计上加入额外的稳压模块,确保启动过程中的电压稳定。

    7. 总结和推荐


    NCL30030凭借其高度集成的设计、卓越的能效和可靠的保护机制,在LED照明和其他电力应用中展现出显著的优势。对于追求高效能、高可靠性的设计者来说,NCL30030是一个值得信赖的选择。然而,需要注意的是,在设计过程中必须遵循制造商的指导和建议,以确保最佳的性能和使用寿命。

NCL30030B2DR2G参数

参数
功率 -
最大输入电压 -
输出电流 -
占空比 -
内部开关 No
最小输出电压 -
故障保护 -
拓扑 Flyback
最小输入电压 -
开关频率 -
击穿电压 -
电压 - 电源(Vcc/Vdd) -
最大输出电压 -
隔离 -
通用封装 SOIC-16
安装方式 导线安装,贴片安装,黏合安装
应用等级 照明级
零件状态 在售
包装方式 散装,卷带包装

NCL30030B2DR2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCL30030B2DR2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR AC-DC稳压器 ON SEMICONDUCTOR NCL30030B2DR2G NCL30030B2DR2G数据手册

NCL30030B2DR2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.8924 ¥ 7.6792
300+ $ 0.8842 ¥ 7.61
500+ $ 0.876 ¥ 7.5408
1000+ $ 0.8515 ¥ 7.1949
5000+ $ 0.8515 ¥ 7.1949
库存: 26064
起订量: 131 增量: 1
交货地:
最小起订量为:100
合计: ¥ 767.92
直接购买
加入购物车
