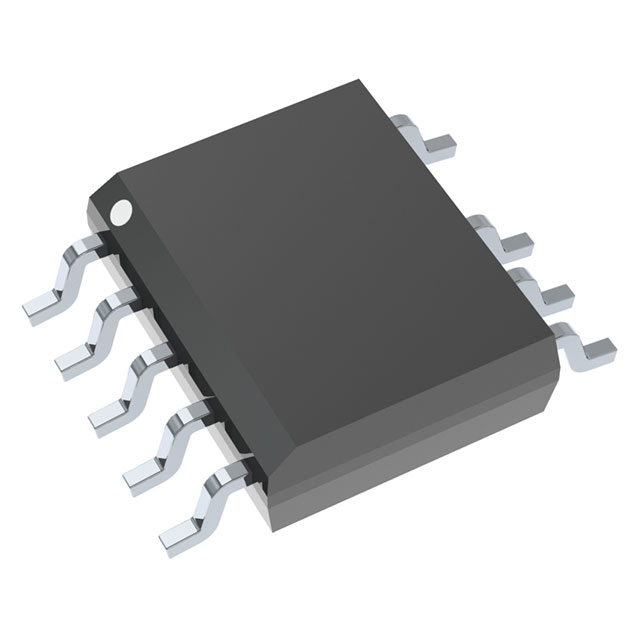

NCP1342ENACEFD1R2G

产品分类: AC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: Flyback 25KHz~500KHz 隔离 SOP 贴片安装
供应商型号: CY-NCP1342ENACEFD1R2G
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR AC-DC稳压器 NCP1342ENACEFD1R2G

NCP1342ENACEFD1R2G概述


    产品简介


    NCP1342准谐振反激控制器
    NCP1342是一款高度集成的准谐振反激控制器,专为设计高性能离线电源转换器而打造。它适用于广泛的电源应用,特别是在需要高效率和低功耗的场合。此控制器具备集成的主动X2电容放电功能,能够使空载功率消耗降至30毫瓦以下。

    技术参数


    - 供电范围:宽电压范围(9 V至28 V)
    - 最高电压保护:28 V过压保护
    - 启动电流:0.5 mA
    - 启动阈值:17.0 V
    - 电流限制:典型值800 mA
    - 最大频率钳位:560 kHz
    - 最低频率钳位:61 kHz
    - 启动延迟时间:最大500 μs
    - 过温保护:内置温度检测,最高结温150°C
    - 过载保护:非耗散型过功率保护
    - 输入电压范围:-0.3 V到700 V
    - 最高输入电流:20 mA
    - 封装尺寸:SOIC-8 或 SOIC-9

    产品特点和优势


    NCP1342的主要特点包括集成的高压启动电路、X2电容放电功能以及内部过热保护。这些特点使其能够在各种严苛环境下保持稳定运行。NCP1342的高效率和低功耗特点尤其适用于需要长时间工作的电源设备,如充电器、适配器和电源供应器。

    应用案例和使用建议


    NCP1342广泛应用于各种电源设备中,如笔记本电脑充电器、智能手机充电器、家庭路由器电源适配器等。在这些应用中,NCP1342的高效能和低功耗特性显著降低了设备的能耗,延长了电池寿命并减少了发热。
    为了确保最佳性能,建议在设计过程中仔细考虑散热问题,并选择合适的外部元件以匹配控制器的输入电压和电流要求。此外,通过外部电阻设置合适的频率钳位可以进一步提高系统效率。

    兼容性和支持


    NCP1342具有出色的兼容性,可与其他多种元器件和设备配合使用。制造商提供详尽的技术文档和支持服务,包括故障排除指南和应用实例,以帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    问题1:控制器进入故障模式
    解决方案:检查故障引脚上的电压是否超出阈值。如果是,则检查相关连接和外部元件。
    问题2:系统启动困难
    解决方案:确认供电电压是否达到启动阈值(17.0 V),并检查启动电路和外围元件是否正常工作。
    问题3:频率钳位不正常
    解决方案:确认频率钳位设置是否正确,检查电阻是否在合理范围内。

    总结和推荐


    总体评估:
    NCP1342准谐振反激控制器凭借其高效的能量转换能力和低功耗特性,在众多电源管理应用中表现出色。集成的主动X2电容放电功能和多重保护机制,使其在复杂的工作环境中也能保持稳定可靠。
    推荐:
    我们强烈推荐NCP1342用于各类电源管理和转换应用。其卓越的性能、易用性和良好的兼容性,使其成为电源设计工程师的首选。

NCP1342ENACEFD1R2G参数

参数
故障保护 -
功率 -
最大输出电压 -
电压 - 电源(Vcc/Vdd) -
最小输入电压 -
最小输出电压 -
击穿电压 -
输出电流 -
隔离 隔离
内部开关 -
拓扑 Flyback
最大输入电压 -
开关频率 25KHz~500KHz
占空比 -
通用封装 SOP
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

NCP1342ENACEFD1R2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP1342ENACEFD1R2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR AC-DC稳压器 ON SEMICONDUCTOR NCP1342ENACEFD1R2G NCP1342ENACEFD1R2G数据手册

NCP1342ENACEFD1R2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.487 ¥ 4.1908
300+ $ 0.4826 ¥ 4.1531
500+ $ 0.4781 ¥ 4.1153
1000+ $ 0.4647 ¥ 3.9266
5000+ $ 0.4647 ¥ 3.9266
库存: 1754
起订量: 239 增量: 1
交货地:
最小起订量为:100
合计: ¥ 419.08
