NCP1250ASN100T1G

产品分类: AC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 反激式 500mA 9.4V 28V SOP 贴片安装 3mm*1.5mm*940μm
供应商型号: NCP1250ASN100T1G
供应商: P&S
标准整包数: 1

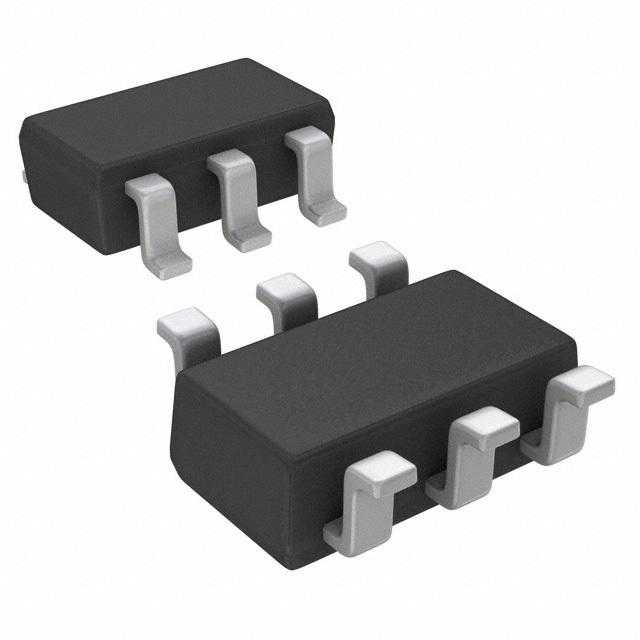

ON SEMICONDUCTOR AC-DC稳压器 NCP1250ASN100T1G

NCP1250ASN100T1G概述

    NCP1250 PWM控制器技术手册概述

    产品简介


    NCP1250是一款高度集成的PWM控制器,专为离线电源供应系统设计。该控制器封装紧凑(TSOP-6 或 PDIP-8),能在宽泛的工作电压范围内(最高可达28V)运作。它适用于各种设备如电视机、机顶盒、打印机等的AC-DC转换器,同时也用于笔记本电脑和上网本的离线适配器。NCP1250通过内部电流模式控制,支持65kHz或100kHz的固定频率切换电路,能够在低负载条件下进行频率折叠,提高能源效率。

    技术参数


    - 工作电压范围:VCC 为 16 V 至 20 V。
    - 开关频率:65 kHz 或 100 kHz(可选)。
    - 内部电流模式控制:具有内部斜坡补偿。
    - 过功率保护:通过外部电阻调节。
    - 过电压保护:在OPP输入引脚上实现。
    - 短路保护:具备定时复位功能。
    - 工作温度范围:-40°C 至 +125°C。
    - 最大结温:150°C。
    - 热阻抗:360°C/W。
    - 输入电流限制:最高可达3 mA。

    产品特点和优势


    NCP1250的主要优势在于其高效的能源管理能力和出色的保护机制。具体如下:
    - 高集成度:所有必要的组件都集成在一个芯片中,减少了外部组件的需求,简化了设计。
    - 非耗散式过功率保护:采用内部非耗散式的过功率保护,确保在不牺牲空载待机性能的情况下获得最大输出功率。
    - 高灵活性:可通过外部电阻轻松调整过功率保护阈值。
    - 软启动功能:4 ms的内部软启动功能,可以防止主电源开关在启动时受到过度应力。

    应用案例和使用建议


    - 电视和机顶盒电源转换器:利用其高性能和高集成度,NCP1250非常适合用于这些消费电子产品中。
    - 笔记本电脑离线适配器:其高能效和稳定的电源转换特性使其成为这一应用的理想选择。
    使用建议:
    - 在设计时要确保过功率保护设定适当,以避免不必要的误触发。
    - 使用外部斜坡补偿电阻时,需根据实际应用需求调整其阻值,以达到最佳效果。

    兼容性和支持


    - 兼容性:NCP1250与多种外围器件和电路板布局兼容。
    - 技术支持:制造商提供详尽的技术文档和客户支持服务,帮助用户快速解决问题并进行优化设计。

    常见问题与解决方案


    - 问题:启动时电流过高。
    - 解决方法:检查并调整外部电阻,确保过功率保护设置得当。
    - 问题:空载待机时功耗高。
    - 解决方法:优化电源设计,确保在低负载条件下能够进入频率折叠模式,减少功耗。

    总结和推荐


    NCP1250凭借其高集成度、高效能和多样化保护功能,在离线电源供应系统中表现出色。其强大的性能使其成为各类应用的理想选择,尤其是需要紧凑设计且对能源效率有高要求的应用场景。强烈推荐使用NCP1250来构建可靠且高效的电源系统。

NCP1250ASN100T1G参数

参数
最小输出电压 -
开关频率 -
最大输出电压 -
内部开关 -
拓扑 反激式
占空比 -
最小输入电压 9.4V
隔离 -
击穿电压 -
功率 -
故障保护 -
输出电流 500mA
电压 - 电源(Vcc/Vdd) -
最大输入电压 28V
长*宽*高 3mm*1.5mm*940μm
通用封装 SOP
安装方式 贴片安装
应用等级 汽车级
零件状态 停产
包装方式 卷带包装

NCP1250ASN100T1G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP1250ASN100T1G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR AC-DC稳压器 ON SEMICONDUCTOR NCP1250ASN100T1G NCP1250ASN100T1G数据手册

NCP1250ASN100T1G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4.2824
100+ ¥ 2.279
500+ ¥ 2.0988
1000+ ¥ 1.7596
库存: 1180
起订量: 12 增量: 0
交货地:
最小起订量为:1
合计: ¥ 4.28
