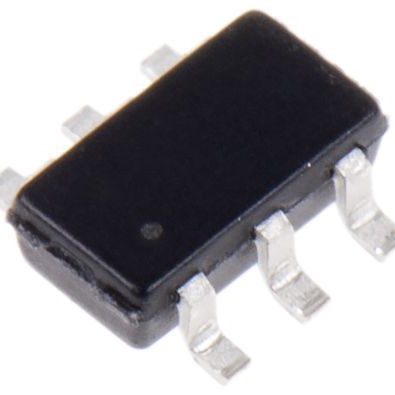

NCP4307FASNT1G

产品分类: AC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 同步, 电压控制器, 6引脚
供应商型号: NCP4307FASNT1G
供应商: 国内现货
标准整包数: 5
ON SEMICONDUCTOR AC-DC稳压器 NCP4307FASNT1G

NCP4307FASNT1G概述

    NCP4307 Synchronous Rectification Driver: A Comprehensive Guide

    1. 产品简介


    NCP4307 是一款高性能的同步整流(SR)驱动器,专为开关模式电源供应器(SMPS)设计。它可以控制二次侧同步整流MOSFET,在多种拓扑结构中实现高效率操作,如DCM或CCM反激式、准谐振反激式和正激式。NCP4307 的设计目标是广泛应用于笔记本适配器、高功率密度AC/DC电源供应器(例如手机充电器)、液晶电视以及其他需要高效能转换的场合。

    2. 技术参数


    NCP4307的主要技术参数如下:
    - 电压范围:最高操作电压可达35V(VCCL和VCCH)
    - 工作温度范围:-40°C至125°C
    - 电流特性:最高输出源电流可达7A,输出沉电流可达2A
    - 延迟时间:关断延迟时间通常为15ns
    - 自供电能力:在高边配置或低输出电压下,无需辅助绕组或额外电源即可运行
    - 电流检测精度:电流感测引脚(CS)检测精度高,可以承受高达200V的输入电压
    - 最小开关时间:内部最小导通时间和关断时间,提供反向电流保护和铃振检测功能

    3. 产品特点和优势


    - 精确的零电流检测:通过真二级零电流检测确保高效率操作。
    - 高效率和高电流能力:峰值电流能力达到7A/2A,保证了在满载和轻载条件下的高效率。
    - 适应性强:适用于不同拓扑结构,包括DCM、CCM和QR反激式变换器。
    - 集成度高:包含内置的最小导通时间和关断时间保护,以及自供电功能,减少了外部组件的需求。
    - 超快触发接口:具有10.5ns的快速关断触发接口/禁用输入,提升了整体系统响应速度。

    4. 应用案例和使用建议


    NCP4307适用于多种典型应用,包括笔记本电脑适配器、高功率密度的AC/DC电源供应器(例如手机充电器)以及液晶电视。这些应用场景展示了其在高效率转换需求中的优越性能。具体使用时,可以根据不同的工作条件和系统要求选择合适的拓扑结构和参数设置,以获得最佳效果。

    5. 兼容性和支持


    NCP4307设计上考虑到了广泛的兼容性,可以在多种拓扑结构和条件下正常工作。其自带的自供电能力使其在高边配置和低输出电压的情况下也能够独立运行,无需辅助绕组或外部电源。厂商提供了详细的文档和技术支持,包括详尽的应用手册和电路图设计指导。

    6. 常见问题与解决方案


    在实际应用过程中,用户可能会遇到以下常见问题及其解决方案:
    - 延迟时间不稳定:检查电路连接和输入信号,确保所有接地良好。
    - 无法正确检测零电流:检查电流检测引脚(CS)的连接,确保没有短路或断开的情况。
    - 系统稳定性差:检查外部组件,如电容器和电阻,确保其参数符合要求。

    7. 总结和推荐


    NCP4307是一款功能强大且性能稳定的同步整流驱动器,非常适合在需要高效能转换的环境中使用。它具备精确的零电流检测能力、超快的关断延迟和高电流处理能力,确保了在各种负载条件下的高效运行。鉴于其广泛的适用性和强大的技术参数,我们强烈推荐NCP4307用于现代电子产品的电源管理系统中。

NCP4307FASNT1G参数

参数
功率 -
拓扑 -
最小输出电压 -
开关频率 -
占空比 -
内部开关 -
隔离 -
最小输入电压 -
电压 - 电源(Vcc/Vdd) -
最大输出电压 -
最大输入电压 -
故障保护 -
击穿电压 -
输出电流 -
通用封装 TSOP-6
安装方式 贴片安装
包装方式 卷带包装
