首页  >  产品百科  >  NCP1129BP65G

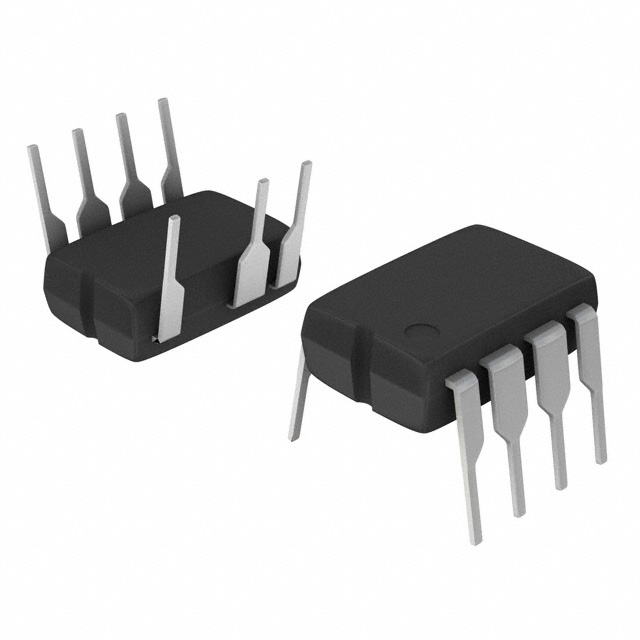

NCP1129BP65G

产品分类: AC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 8.5V~35V Flyback 65KHz 43W 隔离 Yes 短路,超温,过压,过载 80% 650V PDIP-7 通孔安装
供应商型号: FL-NCP1129BP65G
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR AC-DC稳压器 NCP1129BP65G

NCP1129BP65G概述

    # 高压开关控制器:NCP1124/1126/1129

    产品简介


    NCP1124、NCP1126 和 NCP1129 是一款集成固定频率峰值电流模式控制器与低导通电阻(650V)MOSFET 的高压开关控制器,专为离线电源供应设计。这些设备通过高度集成简化了紧凑型、高可靠性的开关模式电源(SMPS)设计,适合对零件数量少和成本效益要求较高的应用场合。系列产品提供从 12W 到 43W 的输出功率范围,并广泛应用于电源适配器、车载充电器、家电等领域。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 输出电压 | 12V
    | 最大输出功率 | 28W(NCP1129) | W |
    | 开关频率 | 65 kHz 或 100 kHz | kHz |
    | 内部MOSFET导通电阻 | 2.1 Ω 至 9.0 Ω | Ω |
    | 工作温度范围 | -40°C 至 150°C | °C |
    | 热阻 | 78°C/W(高导电板) | °C/W |
    | 启动阈值电压 | 7.75V 至 17V | V |
    电气特性
    - 电流模式控制:支持调整内部斜率补偿。
    - 频率折叠能力:在轻载条件下降低功耗。
    - 启动保护:内置软启动功能,保护主开关管免受启动应力影响。

    产品特点和优势


    1. 高集成度:集成了开关控制、保护及功率驱动等功能,减少了外部组件的需求。
    2. 卓越效率:具有频率折叠模式和跳周期功能,在轻负载下显著提升效率。
    3. 安全保护机制:包含过压保护、过流保护及热关断保护,确保系统长期稳定运行。
    4. 环境适应性强:工作温度范围广,可适用于恶劣环境。

    应用案例和使用建议


    - 典型应用:可用于笔记本电脑适配器、家庭电器供电单元等。
    - 使用建议:
    - 确保散热设计合理,避免因过热导致性能下降。
    - 在设计过程中考虑电磁干扰(EMI),利用频率抖动特性改善EMI表现。

    兼容性和支持


    - 兼容性:与其他标准电源模块兼容,便于集成至现有系统中。
    - 技术支持:ON Semiconductor 提供详尽的技术文档和支持服务,帮助客户快速部署产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关频率不稳定 | 检查外围电路连接是否正确 |
    | 设备发热严重 | 增加散热片或优化PCB布局 |

    总结和推荐


    NCP1124/1126/1129 系列高压开关控制器凭借其高集成度、高效能及强大保护功能,在众多应用场景中表现出色。特别适合需要紧凑设计和成本控制的场合。总体而言,这是一款值得推荐的产品,能够满足现代电源管理的需求。

NCP1129BP65G参数

参数
拓扑 Flyback
击穿电压 650V
最大输入电压 -
开关频率 65KHz
功率 43W
最小输出电压 -
最大输出电压 -
最小输入电压 -
电压 - 电源(Vcc/Vdd) 8.5V~35V
隔离 隔离
输出电流 -
内部开关 Yes
占空比 80%
故障保护 短路,超温,过压,过载
10.16mm(Max)
7.11mm(Max)
4.95mm(Max)
通用封装 PDIP-7
安装方式 通孔安装
应用等级 工业级
零件状态 停产
包装方式 散装,管装

NCP1129BP65G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP1129BP65G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR AC-DC稳压器 ON SEMICONDUCTOR NCP1129BP65G NCP1129BP65G数据手册

NCP1129BP65G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.5465 ¥ 4.6287
库存: 7850
起订量: 1091 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.62
