首页  >  产品百科  >  NCP1079BBP130G

NCP1079BBP130G

产品分类: AC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 安森美 7引脚A/D转换器, 通孔安装, 最大输入电压 10 V, PDIP封装
供应商型号: FL-NCP1079BBP130G
供应商: 海外现货
标准整包数: 1

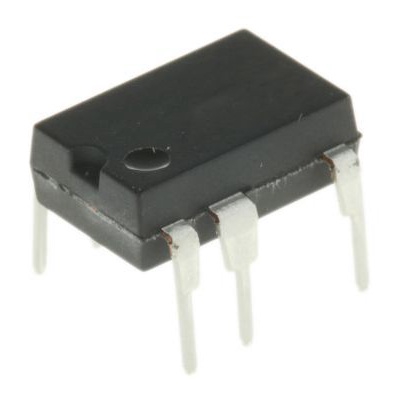

ON SEMICONDUCTOR AC-DC稳压器 NCP1079BBP130G

NCP1079BBP130G概述

    NCP107xuz系列电源管理芯片技术手册解析

    一、产品简介


    NCP107xuz系列是由Semiconductor Components Industries, LLC研发的集成固定频率电流模式控制器与700V MOSFET的电源管理芯片。这些芯片专为高效、稳定的电力供应设计,适用于多种应用场合,包括辅助/备用隔离电源、家用电器主电源供应、智能电表开关电源以及工业级开关电源等。该系列的不同型号在不同的温度下具有不同的电阻值和峰值电流设定点,使其能适应不同的工作环境和需求。

    二、技术参数


    - 集成度高:内置700V MOSFET,RDS(ON)(导通电阻)为13.5Ω(NCP1075uz)、4.8Ω(NCP1076uz/77uz)和2.9Ω(NCP1079uz)。
    - 供电管理:VCC(ON)启动电压范围8.0-8.9V,VCC(MIN)最低供电电压6.5-7.3V,VCC(OFF)关断电压6.1-6.9V。
    - 保护机制:具备过载短路检测定时器、过压保护及自动恢复、欠压锁定保护等。
    - 工作频率:可选65kHz、100kHz或130kHz。
    - 功耗:无需辅助绕组的动态自供电设计使得在空载时输入消耗低于50mW。
    - 最高额定电压和电流:700V耐压,最大开关电流分别为1.5A、3.9A、6.4A(NCP1075uz)、1.5A、3.9A、6.4A(NCP1076uz/77uz)、1.5A、3.9A、6.4A(NCP1079uz)。
    - 典型应用输出功率:在230Vrms ±15%条件下,NCP1075uz可达8.5W,NCP1076uz/77uz可达19W,NCP1079uz可达25W。

    三、产品特点和优势


    NCP107xuz系列的一大特点是其高集成度,通过将MOSFET与控制电路整合在同一封装内,减少了外部组件的需求,从而简化了电路设计。它采用动态自供电设计(DSS),避免了对辅助绕组的依赖,降低了整体成本并提高了可靠性。此外,其软启动功能可以防止开机瞬间的大电流冲击,减少EMI干扰。在轻负载状态下,芯片还能自动进入频率折返模式以提高效率,从而实现极低待机功耗。

    四、应用案例和使用建议


    NCP107xuz系列在典型的隔离电源应用中表现良好,如图1和图2所示,它们广泛应用于家电电源、智能电表以及工业开关电源等。根据手册中的应用示例,这些芯片在设计过程中需要特别注意以下几个方面:
    - 在设计电路时要确保输入电压条件稳定,以避免因输入电压过低导致的“棕色”故障或过高电压造成的过压保护。
    - 设计时需考虑不同峰值电流选项,选择合适的电阻值以匹配所需的输出功率需求。
    - 针对具体应用场景,合理配置反馈环路的补偿,以确保系统稳定运行。

    五、兼容性和支持


    NCP107xuz系列芯片提供了多种封装形式,如PDIP-7和PDIP-8(去除了第6引脚)。这些封装具有高爬电距离,增强了高压引脚间的绝缘性。制造商还提供详尽的技术支持文档,涵盖订购信息、包装材料及焊接指南等内容,确保用户能够正确安装和操作这些设备。同时,对于可能出现的常见问题,手册也给出了相应的解决方案。

    六、常见问题与解决方案


    - 问题1:如何确保芯片在不同温度下的性能?
    解决方案:查阅电气特性表格,选择适合当前工作温度范围内的型号。例如,在低温环境下应选用RDS(ON)较低的型号以减小导通损耗。

    - 问题2:芯片如何处理过压情况?
    解决方案:内部有过电压保护功能,并且当检测到过压时会自动停止工作,待电压恢复正常后重新启动。
    - 问题3:在实际使用过程中发现电源效率不高怎么办?
    解决方案:检查电源负载情况,如果负载较轻,则可能是芯片进入了skip模式。可以通过调节反馈环路或选择不同的频率选项来改善效率。

    七、总结和推荐


    综上所述,NCP107xuz系列是一款高度集成、高效稳定的电源管理芯片,适用于各类电源转换应用。其独特的功能如动态自供电、软启动、频率折返等使其在众多同类产品中脱颖而出。虽然初始设计和调试过程可能相对复杂,但凭借其优异的性能和广泛的适用范围,我们强烈推荐将其纳入相关项目中。同时,建议在使用前详细阅读官方手册,以便更好地理解和利用这些高级功能。

NCP1079BBP130G参数

参数
击穿电压 700V
功率 41W
拓扑 Flyback
隔离 隔离
最小输出电压 -
电压 - 电源(Vcc/Vdd) 6.5V~20V
最大输出电压 -
最小输入电压 6.5V
输出电流 1.05A
开关频率 130KHz
内部开关 Yes
占空比 68%
故障保护 短路,超功率,超温,过压
最大输入电压 20V
长*宽*高 9.37mm*6.6mm*3.43mm
通用封装 PDIP-8
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

NCP1079BBP130G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP1079BBP130G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR AC-DC稳压器 ON SEMICONDUCTOR NCP1079BBP130G NCP1079BBP130G数据手册

NCP1079BBP130G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.5962 ¥ 5.0495
库存: 3400
起订量: 1000 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5.04
直接购买
加入购物车
