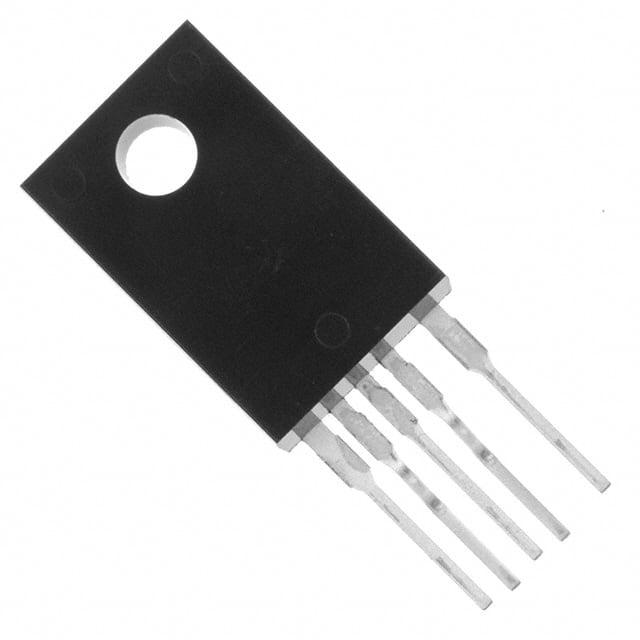

FSCQ0765RTYDTU

产品分类: AC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 9V~20V Flyback 20KHz 100W 7A 10V 650V 23V 隔离 Yes 超温,过压,过载 95% 650V TO-220F-5L 通孔安装 10.16mm*4.7mm*15.87mm
供应商型号: CY-FSCQ0765RTYDTU
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR AC-DC稳压器 FSCQ0765RTYDTU

FSCQ0765RTYDTU概述

    FSCQ 系列:绿色模式 Fairchild 功率开关 (FPS™)

    产品简介


    产品类型:FSCQ 系列是一类绿色模式的 Fairchild 功率开关 (FPS™),特别适用于准谐振转换器 (QRC)。
    主要功能:
    - 专为准谐振转换器 (QRC) 设计。
    - 高级突发模式操作,支持低至 1W 的待机功率消耗。
    - 脉冲到脉冲电流限制,过载保护(OLP),自动重启。
    - 过电压保护(OVP)及异常过流保护(AOCP)。
    - 内置软启动和内部热关断保护。
    应用领域:
    - 彩色电视机 (CTV) 和音频放大器。

    技术参数


    - 输出功率:230 VAC ±15% 或 85-265 VAC 时,最高可达 70W 到 210W 不等。
    - 供电电压范围:VCC 供应电压最大为 20V。
    - 工作温度范围:-25℃ 至 +85℃。
    - 绝对最大额定值:VDS 为 650V;连续漏极电流范围从 2.8A 到 6.6A(具体型号不同)。
    - 开关频率:范围在 18kHz 至 22kHz 之间。
    - 保护特性:包括欠压锁定、过温保护等。

    产品特点和优势


    - 高效的电源转换:采用准谐振转换技术,能够显著降低电磁干扰并提高电源转换效率。
    - 高集成度:集成了 PWM 控制器和感应场效应晶体管,减少外部组件数量。
    - 高可靠性:提供多种保护机制,确保长期稳定运行。
    - 成本效益:通过减少组件数量和提高效率,降低了总体设计成本。

    应用案例和使用建议


    典型应用:彩色电视机和音频放大器,由于这些设备对电磁干扰敏感,FSCQ 系列提供了理想的解决方案。
    使用建议:
    - 在设计过程中注意电路布局,以最大限度地减少干扰。
    - 定期检查和验证产品的各项性能指标,以保证长期可靠运行。
    - 为保证最佳效果,应在规定的温度范围内使用该产品。

    兼容性和支持


    - 兼容性:FSCQ 系列设计用于与现有系统和设备无缝集成。
    - 支持和服务:ON Semiconductor 提供详细的技术文档和支持服务,帮助客户解决任何可能遇到的问题。

    常见问题与解决方案


    - 问题:启动电流过高。
    - 解决方案:调整启动电阻值,确保启动电流不超过规定值。
    - 问题:过热保护触发。
    - 解决方案:检查散热片是否安装正确,确保良好的散热条件。

    总结和推荐


    总体评价:FSCQ 系列是为高要求应用而设计的绿色模式功率开关,具备卓越的性能和可靠性。其高度集成和易于集成的特点使其成为市场上的优秀选择。推荐使用:对于需要高效、稳定电源转换的应用场景,FSCQ 系列是一个理想的选择。

FSCQ0765RTYDTU参数

参数
最小输出电压 -
内部开关 Yes
最大输出电压 650V
故障保护 超温,过压,过载
开关频率 20KHz
隔离 隔离
占空比 95%
拓扑 Flyback
输出电流 7A
功率 100W
最大输入电压 23V
最小输入电压 10V
电压 - 电源(Vcc/Vdd) 9V~20V
击穿电压 650V
长*宽*高 10.16mm*4.7mm*15.87mm
通用封装 TO-220F-5L
安装方式 通孔安装
零件状态 停产
包装方式 管装

FSCQ0765RTYDTU厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FSCQ0765RTYDTU数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR AC-DC稳压器 ON SEMICONDUCTOR FSCQ0765RTYDTU FSCQ0765RTYDTU数据手册

FSCQ0765RTYDTU封装设计

查看详情并下载
Symbol
Footprint
3D Model
