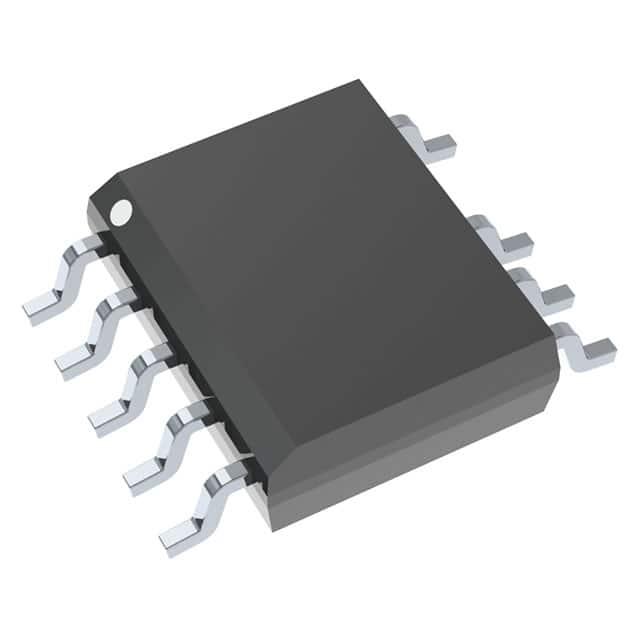

NCL30486A1DR2G

产品分类: AC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi LED驱动芯片, 1-10 V,PWM调光, 320 V输入, 300mA输出
供应商型号: CY-NCL30486A1DR2G
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR AC-DC稳压器 NCL30486A1DR2G

NCL30486A1DR2G概述

    Dimmable Power Factor Corrected LED Driver: NCL30486

    产品简介


    NCL30486是一款由Semiconductor Components Industries, LLC设计的功率因数校正(PFC)反激控制器,特别针对隔离型恒流LED驱动器。该控制器采用准谐振峰值电流模式控制操作,以提供高效率。通过独特的控制方法,它能够在初级侧紧密调节恒定的LED电流,从而去除对次级侧反馈电路的需求,包括其偏置和光耦合器。该装置高度集成,所需外部组件最少,具备一整套安全保护措施,简化了设计。该设备专为非常紧凑且高效的空间设计,支持模拟和数字调光,是智能LED照明应用的理想选择。

    技术参数


    - 电压范围:
    - 输入电压范围:0.475V至3.1V
    - 工作温度范围:-40°C 至 +125°C
    - 电气特性:
    - 最大输入电压:320V rms
    - 主要控制方式:准谐振峰值电流模式控制
    - 恒流精度:±2% 典型值
    - 驱动电阻:最大13Ω
    - 最大电流:±20mA
    - 其他特性:
    - 高压启动
    - 数字功率因数校正
    - 周期性峰值电流限制
    - 宽工作电压范围
    - 高效能,低功耗
    - 包括多种保护机制:过电压保护、欠电压保护、热关机保护等

    产品特点和优势


    NCL30486具备多项独特功能和优势,例如高压启动能力和准谐振峰值电流模式控制操作,可以显著提高系统效率。通过无需次级反馈电路,大大减少了外部元件的数量,使设计更加简单且成本更低。此外,该设备具备先进的保护功能,如过电压保护、短路保护等,确保了系统的稳定性和可靠性。它的紧凑设计使其非常适合应用于空间受限的智能LED照明系统中。

    应用案例和使用建议


    NCL30486广泛应用于各种LED照明设备中,包括集成LED灯泡、LED电源驱动模块和LED灯引擎等。根据其典型应用场景,一个常见的使用建议是在设计LED驱动器时,合理配置外部元件以达到最佳性能。对于模拟调光,建议在ADIM引脚上连接可变电压来调整输出电流;对于PWM调光,则可通过PDIM引脚进行控制。在实际使用中,需要根据具体的应用需求来调整驱动电阻、电流阈值等参数,以实现最佳的调光效果和效率。

    兼容性和支持


    NCL30486兼容大多数标准的LED驱动器和电子控制系统,能够方便地与其他电子元器件集成。制造商ON Semiconductor提供了详细的技术支持文档和广泛的资源库,帮助用户更好地理解和使用该产品。此外,厂商还提供了在线论坛和客户支持服务,解答用户在设计和使用过程中遇到的问题。

    常见问题与解决方案


    1. 问题: 设备在启动时无法正常工作。
    - 解决方案: 检查输入电压是否在规定的范围内,并确保所有引脚连接正确无误。
    2. 问题: 输出电流不稳定。
    - 解决方案: 检查外部元件是否按要求配置,特别是电流感测和补偿网络。
    3. 问题: 设备过热。
    - 解决方案: 确保良好的散热设计,并检查是否有过载情况发生。

    总结和推荐


    NCL30486是一款高性能、高可靠性的LED驱动器控制器,适用于各类LED照明应用。其紧凑的设计、高效的性能和全面的安全保护功能使其在市场上具有很高的竞争力。我们强烈推荐使用此产品,特别是在需要高效、高精度LED驱动的智能照明项目中。

NCL30486A1DR2G参数

参数
拓扑 Flyback
输出电流 300mA
功率 -
电压 - 电源(Vcc/Vdd) -
占空比 -
隔离 -
故障保护 -
最小输出电压 -
击穿电压 -
最大输出电压 -
内部开关 Yes
开关频率 -
最小输入电压 320V
最大输入电压 320V
通用封装 SOIC-9
安装方式 导线安装,贴片安装,黏合安装
应用等级 照明级
零件状态 在售
包装方式 卷带包装
