NCP1399AIDR2G

产品分类: AC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 9.5V~20V Half-Bridge 20KHz~750KHz 1.2mA 12V 12V 隔离 No 开环,短路,超温,过压,过载 50% 600V SOIC-16 贴片安装,黏合安装 3.9mm(宽度)
供应商型号: 2760552
供应商: 海外现货
标准整包数: 1

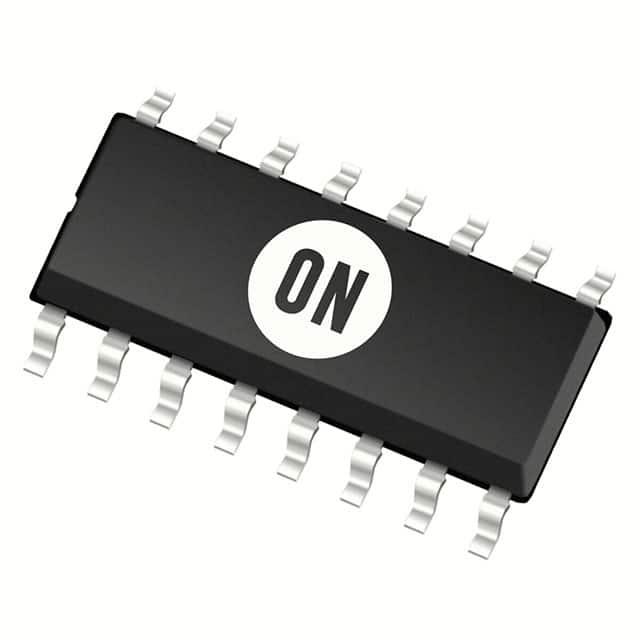

ON SEMICONDUCTOR AC-DC稳压器 NCP1399AIDR2G

NCP1399AIDR2G概述

    # NCP1399 系列谐振控制器:高性能电源管理解决方案

    产品简介


    NCP1399 是一款专为半桥谐振转换器设计的高性能电流模式控制器,集成了600V高压驱动器,能够简化电路布局并减少外部组件数量。通过内置的Brown-Out输入功能,NCP1399 在各种应用中都能轻松实现控制器部署。当需要功率因数校正(PFC)前级时,NCP1399 还具备专用输出来驱动PFC控制器,配合跳过模式技术进一步提升轻载效率。此外,NCP1399提供全面的保护功能,包括过载保护、过流保护、欠压锁定检测、开路光耦检测、自动死区调整、过电压(OVP)和过温(OTP)保护,确保设备在任何情况下都能安全运行。
    主要功能:
    - 支持20kHz至750kHz的工作频率范围
    - 电流模式控制方案
    - 自动死区时间调节及最大死区时间钳位
    - 快速谐振电容器稳定启动序列
    - 跳过模式操作以改善轻载效率
    - 待机模式下的极低无负载功耗
    应用领域:
    - 适配器与离线电池充电器
    - 平板显示电源转换器
    - 计算机电源供应
    - 工业和医疗电源

    技术参数


    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 启动电流源电压范围 | -0.3 | 600 | V |
    | VBULK/PFCFB 引脚电压范围 | -0.3 | 5.5 | V |
    | SKIP/REM 引脚电压范围 | -0.3 | 5.5 | V |
    | LLC CS 引脚电压范围 | -5 | 5 | V |
    | 控制器供电电压范围 | -0.3 | 20 | V |
    | 驱动器输出电压范围 | -0.3 | VCC+0.3 | V |
    | 死区时间生成最大值 | 720 | 800 | 880 | ns |
    | OVP/OTP 引脚电压范围 | -0.3 | 5.5 | V |
    | 工作温度范围 | -55 | 150 | °C |

    产品特点和优势


    NCP1399 系列谐振控制器具有多项显著特点和技术优势,使其在市场上脱颖而出。首先,其高频操作能力(20kHz 至 750kHz)使其适用于多种复杂的电力转换需求。其次,自动死区时间和精确的布朗输出保护机制确保了系统的稳定性与可靠性。再者,跳过模式功能极大地提升了轻载条件下的能源效率,而动态自供电(DSS)则保证了即使在故障状态下也能维持最低功耗。这些特性结合在一起,不仅提高了整体性能,还降低了成本,增强了市场竞争优势。

    应用案例和使用建议


    应用案例
    NCP1399广泛应用于各类电源管理系统中,例如笔记本电脑适配器、LCD电视背光电源等。其中,在平板显示器电源转换器的应用实例展示了如何利用NCP1399实现高效能的电力转换过程。此应用中,NCP1399负责管理主变压器的开关周期,并根据负载变化动态调整频率,从而达到最佳的能量利用率。
    使用建议
    为了充分发挥NCP1399的优势,在设计过程中需注意以下几点:
    1. 确保所有连接点符合规定的电气特性要求;
    2. 遵循推荐的设计指南进行PCB布局,特别是对敏感信号路径的处理;
    3. 定期检查并校准相关参数设置,以保持系统的长期稳定性。

    兼容性和支持


    NCP1399系列产品完全兼容标准工业规格,并且提供了详尽的技术文档和支持服务。如果您有任何疑问或需要帮助,可以联系安森美半导体公司的技术支持团队获取专业的解答和技术指导。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 开机后无法正常工作 | 检查供电线路是否正确连接,确认没有短路现象 |
    | 输出电压波动较大 | 检查反馈回路元件状态,必要时更换损坏部件 |
    | 系统出现异常高温报警 | 检查散热片安装情况,增加风扇辅助散热 |
    | 设备在高负载下表现不稳定 | 调整电源管理策略,如降低工作频率或提高滤波效果 |

    总结和推荐


    综上所述,NCP1399 系列谐振控制器凭借其卓越的性能、灵活的操作范围以及完善的保护机制,成为现代电力电子领域不可或缺的选择之一。无论是对于追求高效能转换还是希望降低能耗的企业来说,它都是一个理想之选。因此,我们强烈推荐使用这款产品来构建您的下一个电力转换项目!

NCP1399AIDR2G参数

参数
占空比 50%
最小输出电压 -
最大输入电压 12V
电压 - 电源(Vcc/Vdd) 9.5V~20V
击穿电压 600V
功率 -
拓扑 Half-Bridge
最小输入电压 12V
输出电流 1.2mA
隔离 隔离
故障保护 开环,短路,超温,过压,过载
内部开关 No
最大输出电压 -
开关频率 20KHz~750KHz
长*宽*高 3.9mm(宽度)
通用封装 SOIC-16
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NCP1399AIDR2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP1399AIDR2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR AC-DC稳压器 ON SEMICONDUCTOR NCP1399AIDR2G NCP1399AIDR2G数据手册

NCP1399AIDR2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
