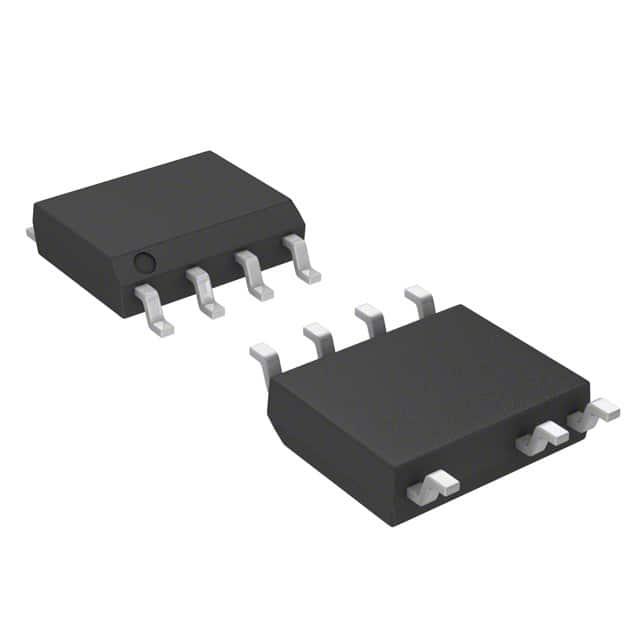

NCP1236AD65R2G

产品分类: AC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 9.5V~28V Flyback 65KHz 500mA 隔离 No 超功率,超温,过压,过载 80% SOIC-7 贴片安装,黏合安装
供应商型号: CY-NCP1236AD65R2G
供应商:
标准整包数: 1
ON SEMICONDUCTOR AC-DC稳压器 NCP1236AD65R2G

NCP1236AD65R2G概述


    产品简介


    NCP1236固定频率电流模式控制器
    - 产品类型:NCP1236是一款专为反激式转换器设计的固定频率电流模式控制器,具有动态自供电(DSS)功能。
    - 主要功能:该器件集成了一系列特性,如内置斜率补偿、过载保护、温度保护和软启动等,适用于各种电源转换应用。
    - 应用领域:适用于笔记本适配器、LCD电视、打印机、便携式电池充电器、消费电子产品电源、辅助电源等多种场景。

    技术参数


    - 振荡器频率:65 kHz 或 100 kHz
    - 最大峰值电流驱动能力:±500 mA
    - 过压检测阈值:26.5 V 至 28 V
    - 空载和轻载时的工作频率折返:最低频率可降至22 kHz
    - 温度范围:工作温度范围为-40°C至+125°C,存储温度范围为-60°C至+150°C
    - 电源电压:VCC输入范围为-0.3至28 V,HV输入范围为-0.3至500 V
    - 软启动时间:4.0 ms

    产品特点和优势


    NCP1236集成了多种先进功能,使其成为高效、可靠且易于设计的选择。关键优势如下:
    - 动态自供电(DSS):简化了辅助电源的设计,提高了系统的整体效率。
    - 过载保护和过温保护:内置多重保护机制,确保系统安全运行。
    - 软启动功能:有助于减少启动瞬间的冲击电流,提升系统的稳定性和可靠性。
    - 频率折叠(频率折返):确保在轻载条件下能保持高效率,同时降低功耗。

    应用案例和使用建议


    应用案例:
    NCP1236广泛应用于各类电源转换器中。例如,在一个飞轮式电源转换器的应用中,NCP1236负责控制电源输出的稳定性和安全性。
    使用建议:
    - 在选择外围组件时,应根据实际需求考虑振荡频率、输出电流等参数,以确保最佳性能。
    - 设计中应充分考虑散热和热管理,特别是当工作环境温度较高时,需采取额外的散热措施。
    - 过载和过温保护功能应始终处于启用状态,以防止器件损坏。

    兼容性和支持


    NCP1236兼容于现有的NCP12xx系列,便于升级替换。制造商提供详尽的技术文档和支持服务,帮助客户解决设计和应用中的各种问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开机后无输出 | 检查电源输入及输出回路是否有断开或接触不良的情况。 |
    | 软启动时间长 | 检查软启动电容是否正确安装或更换。 |
    | 工作中突然停止 | 检查是否有短路情况发生,如有必要进行负载调整。 |

    总结和推荐


    NCP1236凭借其高效率、多功能和可靠性,成为反激式电源转换器的优秀选择。无论是笔记本适配器、消费电子产品还是便携式充电器,NCP1236都能提供卓越的性能和稳定性。强烈推荐在相关应用中使用NCP1236,相信它将满足您的需求并超越您的期望。

NCP1236AD65R2G参数

参数
最大输出电压 -
最小输入电压 -
隔离 隔离
拓扑 Flyback
开关频率 65KHz
击穿电压 -
占空比 80%
故障保护 超功率,超温,过压,过载
最大输入电压 -
内部开关 No
电压 - 电源(Vcc/Vdd) 9.5V~28V
输出电流 500mA
最小输出电压 -
功率 -
通用封装 SOIC-7
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装
