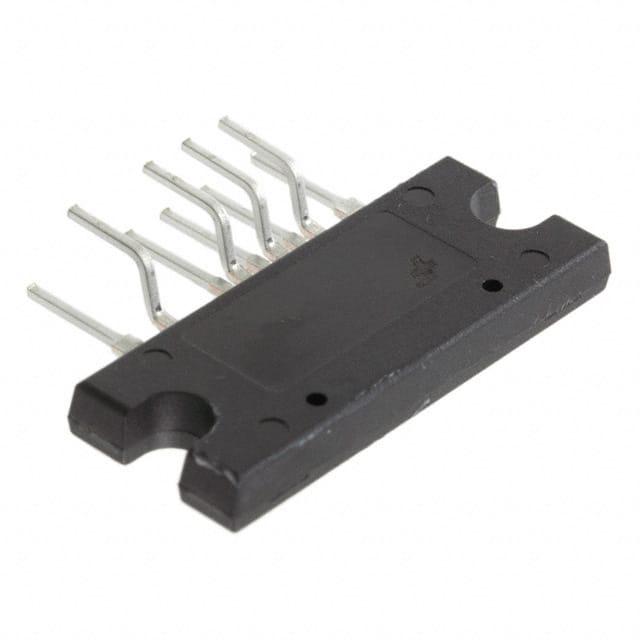

FSFR2100XS

产品分类: AC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 10V~25V Half-Bridge Up~300KHz 400W 6.5A 300mV 25V 隔离 Yes 超温,过压 50% 500V SIP-9 通孔安装
供应商型号: UNP-FSFR2100XS
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR AC-DC稳压器 FSFR2100XS

FSFR2100XS概述

    FSFR-XS 系列:Fairchild 功率开关 (FPS™) 用于半桥谐振转换器

    产品简介


    FSFR-XS 系列是 Fairchild 推出的一种高度集成的功率开关,专为高效率半桥谐振转换器设计。这款产品广泛应用于电视(如 PDP 和 LCD)、桌面电脑和服务器、适配器以及通信电源供应等领域。

    技术参数


    以下是从技术手册中提取的主要技术规格和性能参数:
    - 工作温度范围:-40°C 至 +130°C
    - 最大输出功率(无散热器):最高可达 400W
    - 最大输出功率(带散热器):最高可达 400W
    - 最大频率:300 kHz
    - 开关死时间:350 ns
    - 保护功能:过电压保护(OVP)、过电流保护(OCP)、异常过电流保护(AOCP)、内部热关断(TSD)

    产品特点和优势


    1. 高效率:通过零电压切换(ZVS)技术显著降低开关损耗,提高效率。
    2. 快速恢复二极管:内置 UniFET™,有效应对异常操作条件,减少反向恢复效应。
    3. 集成度高:集成了功率 MOSFET、高侧栅驱动电路、电流控制振荡器、软启动和多种保护功能,简化设计流程。
    4. 稳定操作:具有共模噪声消除能力,适用于电磁干扰(EMI)要求高的应用场合。

    应用案例和使用建议


    - PDP 和 LCD 电视:适用于高效率需求的显示电源。
    - 桌面电脑和服务器:提供可靠的电源解决方案,提升系统稳定性。
    - 通信电源供应:满足电信设备对高效率和可靠性的要求。
    使用建议:
    - 在高温环境下使用时需注意散热,确保正常工作。
    - 使用时应根据具体应用场景选择合适的功率等级,以确保最佳效率和可靠性。

    兼容性和支持


    - 兼容性:FSFR-XS 系列与多种现有系统兼容,便于集成。
    - 技术支持:制造商提供详细的技术文档和支持服务,帮助客户解决应用中的问题。

    常见问题与解决方案


    - 问题一:输出电压不稳定。
    - 解决方案:检查外部软启动电容器是否正确连接。
    - 问题二:过热保护频繁触发。
    - 解决方案:增加散热措施,改善散热效果。
    - 问题三:启动时输出电压过高。
    - 解决方案:适当调整软启动电路参数,降低启动频率。

    总结和推荐


    FSFR-XS 系列是市场上一款高性能、高效率的功率开关,适用于多种电子设备。其独特的 ZVS 技术、快速恢复二极管和高度集成的设计使其在众多应用中表现出色。建议在需要高效率和稳定性能的应用中优先考虑使用此产品。为了确保最佳性能,请遵循制造商提供的安装和使用指南。

FSFR2100XS参数

参数
最大输出电压 -
占空比 50%
击穿电压 500V
电压 - 电源(Vcc/Vdd) 10V~25V
输出电流 6.5A
功率 400W
开关频率 Up~300KHz
最大输入电压 25V
最小输出电压 -
拓扑 Half-Bridge
最小输入电压 300mV
故障保护 超温,过压
隔离 隔离
内部开关 Yes
26.2mm(Max)
3.4mm(Max)
14.5mm(Max)
通用封装 SIP-9
安装方式 通孔安装
零件状态 在售
包装方式 管装
