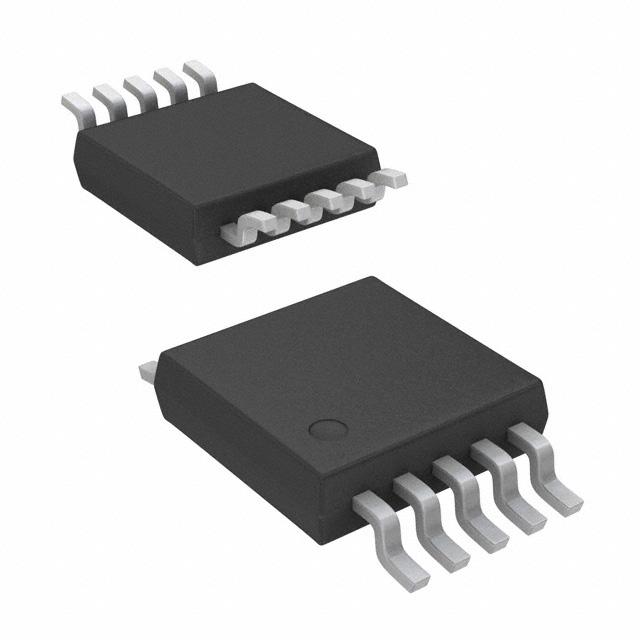

NCP12700ADNR2G

产品分类: AC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 9V~20V Flyback 100KHz~1MHz 2.8A 9V 12V 100V 隔离 No 开环,短路,超功率,超温,过压,过载 80% MSOP-10 贴片安装,黏合安装
供应商型号: NCP12700ADNR2G
供应商: 国内现货
标准整包数: 1
ON SEMICONDUCTOR AC-DC稳压器 NCP12700ADNR2G

NCP12700ADNR2G概述

    NCP12700 PWM控制器技术手册解析

    1. 产品简介


    NCP12700是一款固定频率、峰值电流模式PWM控制器,专为实现单端电源转换器拓扑而设计。该控制器包含了一系列必备功能,适用于工业、医疗、电信及运输等多个领域的多种应用。

    2. 技术参数


    - 输入电压范围:9 V至120 V(xDNR2G)或9 V至200 V(xMTTXG)
    - 启动电压:高达200 V
    - 最大启动电流:50 mA
    - 电源电压:-0.3 V 至 30 V
    - 驱动电压:-0.3 V 至 VDRV(high) V
    - 驱动电流(峰值):3.25 A
    - 故障检测阈值:VCC + 1.25 V
    - 最大信号电压:-0.3 V 至 5.5 V
    - 最大信号电流:10 mA
    - 热阻:165 °C/W(MSOP10)/ 51 °C/W(WQFN10)
    - 最大结温:150 °C
    - 最大功率耗散:内部限制
    - 存储温度范围:-55 °C 至 150 °C
    - 操作温度范围:-40 °C 至 125 °C
    - 最大频率:1 MHz

    3. 产品特点和优势


    - 宽输入电压范围:支持9 V至200 V的输入电压,满足各种工业需求。
    - 高效率启动调节器:内置的高电压启动调节器可以确保VCC的稳定输出,提供30 mA的电流能力。
    - 集成斜率补偿:防止子谐波振荡,确保PWM控制的稳定性。
    - 可调软启动:可以调整软启动时间,避免过大的电流冲击。
    - 故障保护功能:包括循环电流限制、过载保护、热保护和过压保护,增强系统的可靠性和安全性。

    4. 应用案例和使用建议


    - 典型应用:单端电源转换器(如CCM/DCM飞跨电容和前馈转换器)、电信电源转换器、工业电源模块、运输和铁路电源模块以及以太网供电设备(PoE PD)。
    - 使用建议:在使用过程中,建议外接辅助绕组以提高系统效率。确保辅助绕组的输出电压高于VCC(REG),以使高压启动调节器关闭。

    5. 兼容性和支持


    - 兼容性:该控制器与多种工业标准接口兼容,可与其他电源管理设备无缝对接。
    - 支持和服务:厂商提供详细的文档和支持服务,确保用户能够轻松上手并充分利用产品的所有功能。

    6. 常见问题与解决方案


    - 问题1:启动时VCC无法达到目标电压。
    - 解决方案:检查输入电压是否在规定范围内,确认启动调节器是否正常工作。
    - 问题2:过载保护功能异常。
    - 解决方案:检查过载保护电路是否正确设置,确认过载保护阈值是否合适。
    - 问题3:热保护触发频繁。
    - 解决方案:确保散热良好,检查系统的散热设计是否符合要求。

    7. 总结和推荐


    NCP12700是一款高性能、高度集成的PWM控制器,适用于多种工业和商业应用场景。其宽泛的输入电压范围、高效能的启动调节器和丰富的故障保护功能使其成为理想的电源解决方案。总体而言,该产品具有很高的可靠性和性价比,强烈推荐使用。

NCP12700ADNR2G参数

参数
最小输出电压 -
拓扑 Flyback
占空比 80%
最大输出电压 12V
电压 - 电源(Vcc/Vdd) 9V~20V
开关频率 100KHz~1MHz
内部开关 No
功率 -
最大输入电压 100V
隔离 隔离
输出电流 2.8A
击穿电压 -
最小输入电压 9V
故障保护 开环,短路,超功率,超温,过压,过载
通用封装 MSOP-10
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
