首页  >  产品百科  >  NL3S22UHMUTAG

NL3S22UHMUTAG

产品分类: 音频接口芯片
厂牌: ON SEMICONDUCTOR
产品描述: Low Speed/Full Speed/High Speed UART and Audio Switch USB 2.0 3.3V T/R 10-Pin UQFN
供应商型号: CY-NL3S22UHMUTAG
供应商: Avnet
标准整包数: 1

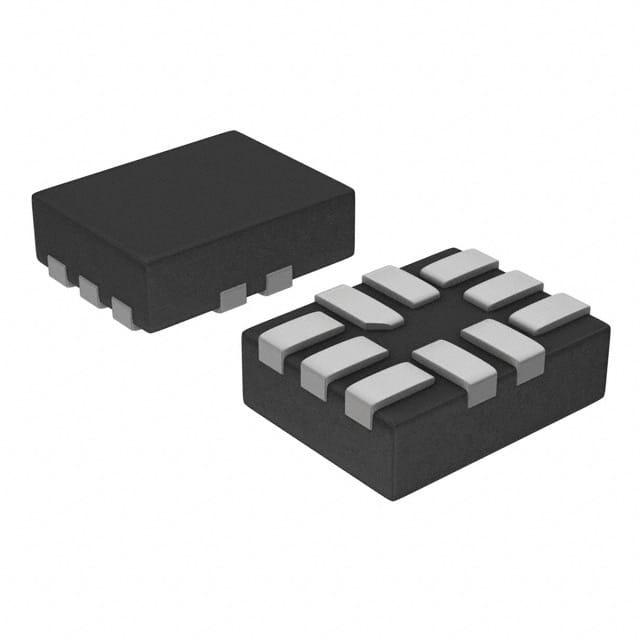

ON SEMICONDUCTOR 音频接口芯片 NL3S22UHMUTAG

NL3S22UHMUTAG概述

    USB 2.0 + Audio Switch: NL3S22AH/NL3S22UH

    产品简介


    NL3S22AH/NL3S22UH 是一款双极/双掷(DPDT)模拟开关,适用于高带速差分数据和音频信号的路由。该产品专为处理高速USB 2.0、全速USB 1.1、低速USB 1.0以及通用UART协议而设计。NL3S22AH 和 NL3S22UH 都具备多功能音频路径,能够传输电压低至负3V的地电位以下的信号,并通过分流电阻来减少音频系统中的Pop和Click噪声。

    技术参数


    - 电源电压范围:2.7V 至 3.7V
    - 控制引脚兼容性:1.8V 接口
    - 典型电流消耗:ICC = 60 μA
    - 静电放电性能:2 kV HBM
    - 封装尺寸:1.4mm x 1.8mm UQFN10
    - 最大温度范围:存储温度 -55°C 至 +150°C,引线温度 260°C(1mm 长度内,持续 10 秒)
    - 音频路径:
    - 输入信号范围:-3.0V 至 3.0V
    - 典型RDS(on):0.56Ω
    - THD+N(在 32Ω 负载下,1.0 VRMS):-113 dB
    - THD+N(在 16Ω 负载下,0.4 VRMS):-109 dB
    - 高速数据路径:
    - 输入信号范围:0V 至 4.5V
    - 典型RDS(on):5.4Ω
    - 数据速率:符合USB 2.0标准,最高可达480 Mbps

    产品特点和优势


    - 宽电压范围:2.7V 至 3.7V 的电源电压范围,适用于多种电池供电设备。
    - 高集成度:小巧的1.4mm x 1.8mm UQFN10封装,便于集成到紧凑的设计中。
    - 低功耗:典型电流消耗仅为60 μA,适合节能应用。
    - 高性能音频路径:具有低RDS(on),可提供出色的音频信号质量,同时通过分流电阻来减少Pop和Click噪声。
    - 宽频率响应:宽带宽超过811 MHz,满足高速数据传输需求。

    应用案例和使用建议


    - 应用领域:智能手机、平板电脑、USB 2.0主机/外设、音频/高速数据切换、USB Type-C切换。
    - 使用建议:对于音频通道未使用的应用,建议不要在音频输入端(AUDN 和 AUDP)施加信号以避免干扰。另外,在启用芯片时需注意适当的上电时间,确保数据访问的有效性。

    兼容性和支持


    - 兼容性:与多种接口兼容,如1.8V接口,适合多种设备的集成。
    - 支持:ON Semiconductor 提供了详细的技术文档和支持服务,包括应用指南、数据手册和在线技术支持。

    常见问题与解决方案


    - 问题1:如何选择音频路径还是高速数据路径?
    - 解决方案:通过控制引脚SEL和EN的状态来选择不同的路径。具体见图2的功能表。
    - 问题2:在启用时如何确保数据有效?
    - 解决方案:确保上电后等待足够的时间(至少150μs)以使初始化过程完成,再进行数据访问。
    - 问题3:如何减少Pop和Click噪声?
    - 解决方案:利用内置的分流电阻来抑制这些噪声,同时确保音频信号的正确配置。

    总结和推荐


    NL3S22AH/NL3S22UH 在高速数据和音频信号路由方面表现出色,其低功耗、高集成度和宽电压范围使其成为众多应用的理想选择。特别是在便携式设备和高性能音频应用中,其卓越的性能和稳定的可靠性使得它在市场上具有强大的竞争力。因此,强烈推荐在设计需要高速数据和高质量音频信号处理的应用时考虑使用该产品。

NL3S22UHMUTAG参数

参数
长*宽*高 1.8mm*1.4mm*550μm
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

NL3S22UHMUTAG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NL3S22UHMUTAG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 音频接口芯片 ON SEMICONDUCTOR NL3S22UHMUTAG NL3S22UHMUTAG数据手册

NL3S22UHMUTAG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.434 ¥ 3.7348
300+ $ 0.43 ¥ 3.7012
500+ $ 0.4261 ¥ 3.6675
1000+ $ 0.4141 ¥ 3.4993
5000+ $ 0.4141 ¥ 3.4993
库存: 2279472
起订量: 268 增量: 1
交货地:
最小起订量为:100
合计: ¥ 373.48
直接购买
加入购物车
