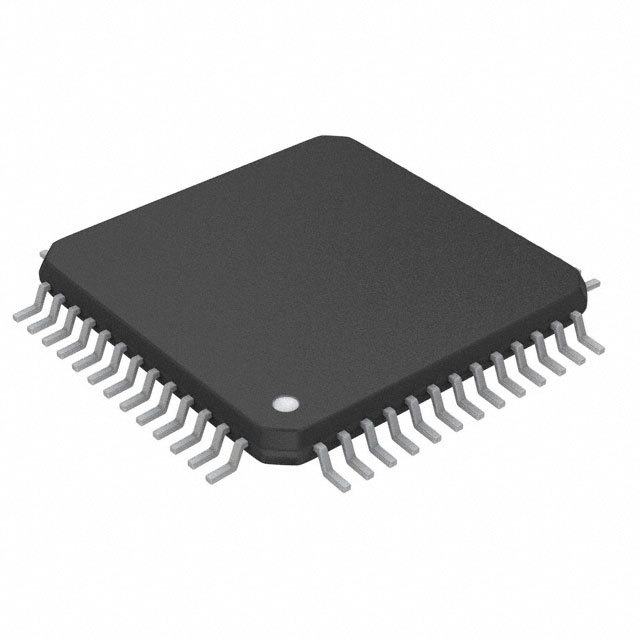

AD1835AAS

产品分类: 音频接口芯片
厂牌: ANALOG DEVICES
产品描述: General Purpose Audio Codec 2ADC / 8DAC Ch Automotive 52-Pin MQFP
供应商型号: CY-AD1835AAS
供应商: Avnet
标准整包数: 1
ANALOG DEVICES 音频接口芯片 AD1835AAS

AD1835AAS概述

    AD1835A 高性能单芯片音频编解码器技术手册

    产品简介


    AD1835A 是一款高性能的单芯片编解码器,集成了四个立体声数模转换器(DAC)和一个立体声音频模数转换器(ADC)。这款器件支持高达 96kHz 的采样率,且其中一个 DAC 可以达到 192kHz 的高采样率。它广泛应用于 DVD 视频和音频播放器、家庭影院系统、汽车音响系统和音频/视频接收机等场合。

    技术参数


    - 分辨率: ADC 和 DAC 均为 24 位。
    - 动态范围: ADC 在 20Hz 至 20kHz 范围内的动态范围可达 105dB(A 加权滤波器);DAC 在相同频率范围内动态范围可达 108dB(A 加权滤波器)。
    - 总谐波失真加噪声 (THD+N): ADC 和 DAC 在 48kHz 和 96kHz 时均低于 –95dB。
    - 模拟输入范围: 差分输入范围为 –2.828V 到 +2.828V。
    - 供电电压: AVDD 和 DVDD 支持 4.5V 至 5.5V,ODVDD 支持 3.0V 至 DVDD。
    - 功耗: 运行时总功耗为 740mW(两组电源);待机模式下为 280mW。

    产品特点和优势


    - 高性能数字处理: 多比特 ΣΔ 调制器技术确保了卓越的线性度和低噪声性能。
    - 灵活的串行接口: 可配置为左对齐、右对齐、I2S 或 DSP 兼容模式,易于与其他设备连接。
    - 独立音量控制: 每个通道提供 1024 步的线性音量控制,确保音频输出无点击声。
    - 强大的噪声抑制能力: ADC 的数字降噪处理和 DAC 的数据导向扰乱技术显著降低了因时钟抖动引起的失真。

    应用案例和使用建议


    AD1835A 广泛应用于高端音频设备中,如 DVD 播放器和家庭影院系统。在设计时,应特别注意模拟信号链的设计,以确保最大程度地发挥其性能。例如,在处理差分输入时,应使用高品质的滤波电容器,以确保最佳性能。此外,由于其支持多种串行接口模式,选择合适的模式对于实现最佳兼容性至关重要。

    兼容性和支持


    AD1835A 具有良好的兼容性,可直接连接到各种数字信号处理器(DSP)、AES/EBU 接收器和采样率转换器。同时,Analog Devices 提供详尽的技术支持文档,以帮助用户进行产品开发和调试。

    常见问题与解决方案


    1. 问题: 设备无法正常启动。
    - 解决方法: 检查电源电压是否符合要求,并确认 PD/RST 引脚是否已正确初始化。
    2. 问题: 输出信号质量下降。
    - 解决方法: 检查模拟和数字接地(AGND 和 DGND)是否连接良好,确保接地层之间没有过大阻抗。
    3. 问题: 音量控制出现问题。
    - 解决方法: 确认控制寄存器设置是否正确,尝试读取并重置相关寄存器。

    总结和推荐


    综上所述,AD1835A 作为一款高性能的单芯片编解码器,具备出色的音质和高度的灵活性,非常适合高端音频应用。无论是 DVD 播放器还是家庭影院系统,AD1835A 都能提供卓越的音频体验。因此,我们强烈推荐使用这款产品,尤其是对于需要高性能音频处理的应用场景。

AD1835AAS参数

参数
长*宽*高 10mm*10mm*2.45mm
通用封装 QFP
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 袋装

AD1835AAS厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AD1835AAS数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 音频接口芯片 ANALOG DEVICES AD1835AAS AD1835AAS数据手册

AD1835AAS封装设计

查看详情并下载
Symbol
Footprint
3D Model
