ADG794BRQZ-REEL7

产品分类: 音频接口芯片
厂牌: ANALOG DEVICES
产品描述: Analog Multiplexer Quad 2:1 16-Pin QSOP T/R
供应商型号: 14M-ADG794BRQZ-REEL7
供应商: 云汉优选
标准整包数: 1

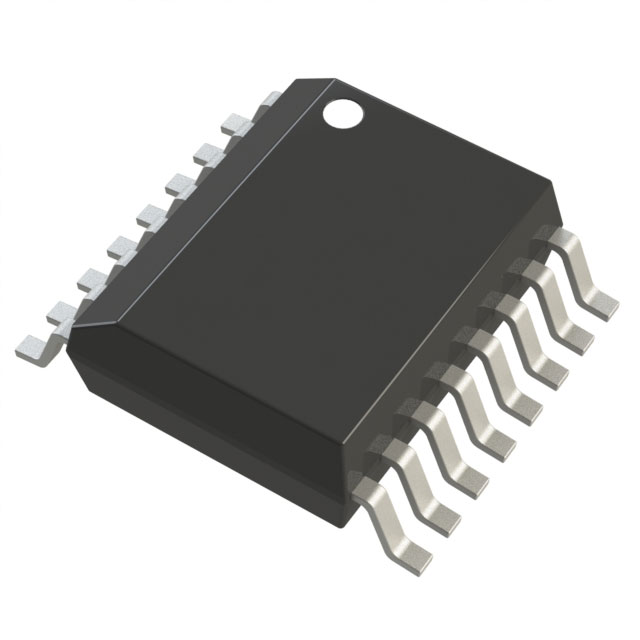

ANALOG DEVICES 音频接口芯片 ADG794BRQZ-REEL7

ADG794BRQZ-REEL7概述

    ADG794 低电压、300 MHz 四通道 2:1 乘法器模拟开关

    产品简介


    ADG794 是一款由 Analog Devices 生产的单片 CMOS 设备,包含四个 2:1 多路复用器/解复用器,具有高阻抗输出。这款电子元器件适用于高清晰度电视(HDTV)、音频/视频切换、DVD 录像机等多种应用场合。

    技术参数


    - 带宽: 300 MHz
    - 插入损耗: 5 Ω 典型值
    - 通态电阻: 7 Ω 典型值
    - 通态电阻平坦度: 0.7 Ω 典型值
    - 单电源操作: 3.3 V/5 V
    - 静态电流: 1 nA 典型值
    - 开启时间: 7 ns 典型值
    - 关闭时间: 5 ns 典型值
    - 断电隔离: -65 dB 典型值(10 MHz)
    - 信道间串扰: -70 dB 典型值(10 MHz)
    - 耐热等级: -40°C 至 +85°C
    - 静电保护: 2 kV HBM,200 V MM,1 kV FICDM

    产品特点和优势


    - 宽带性能: 300 MHz 的宽带性能使得该设备非常适合用于音频/视频信号的切换。
    - 低功耗: 超低功耗,仅需 1 nA 的静态电流。
    - 快速切换时间: 开启时间为 7 ns,关闭时间为 5 ns,确保快速准确的信号切换。
    - 兼容性: 兼容 TTL/CMOS 逻辑电平,支持多种数字输入。
    - 高可靠性: 高效的静电保护设计,可以有效防止过压损害。

    应用案例和使用建议


    应用案例:
    - RGB 视频信号源之间的切换。
    - DVD 录像机和其他音频/视频设备之间的信号切换。
    - 用于电视设备的高清视频和音频信号处理。
    使用建议:
    - 在电路设计中,确保电源电压稳定,避免因电压波动导致的信号失真。
    - 由于存在极小的泄漏电流和杂散电容效应,建议使用低阻抗负载,以减少对信号质量的影响。
    - 在高温环境下使用时,注意散热设计,避免因温度过高而影响设备性能。

    兼容性和支持


    - 兼容性: ADG794 与常见的 TTL 和 CMOS 逻辑接口兼容,易于与其他标准电子元件集成。
    - 支持和维护: Analog Devices 提供详尽的技术文档和支持,帮助用户解决使用过程中可能遇到的问题。

    常见问题与解决方案


    - 问题: 设备出现不稳定工作情况。
    - 解决办法: 检查电源电压是否在规定范围内,确保电路连接正确无误。

    - 问题: 信号传输存在延迟或失真。
    - 解决办法: 通过调整外部电路元件参数来优化信号路径,确保信号质量。

    - 问题: 静电损坏。
    - 解决办法: 使用静电防护工具和措施,如佩戴防静电手环,以保护设备不受静电损害。

    总结和推荐


    ADG794 低电压、300 MHz 四通道 2:1 乘法器模拟开关具备优异的性能和稳定性,适合多种高端音频/视频应用场合。凭借其出色的带宽、快速的切换时间和高可靠性,它成为音频/视频设备的理想选择。强烈推荐使用此产品,尤其是在需要高效音频/视频信号处理的环境中。
    这份技术手册内容涵盖了 ADG794 的基本信息、技术规格、特点优势、应用实例、兼容性及支持信息,以及常见问题解决方案,有助于全面了解和应用这一高性能模拟开关。

ADG794BRQZ-REEL7参数

参数
5mm(Max)
3.91mm(Max)
1.65mm(Max)
通用封装 QSOP-16
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

ADG794BRQZ-REEL7厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADG794BRQZ-REEL7数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 音频接口芯片 ANALOG DEVICES ADG794BRQZ-REEL7 ADG794BRQZ-REEL7数据手册

ADG794BRQZ-REEL7封装设计

查看详情并下载
Symbol
Footprint
3D Model
