BD3460FS-E2

产品分类: 音频接口芯片
厂牌: ROHM
产品描述:
供应商型号: UNP-BD3460FS-E2
供应商: 海外现货
标准整包数: 1

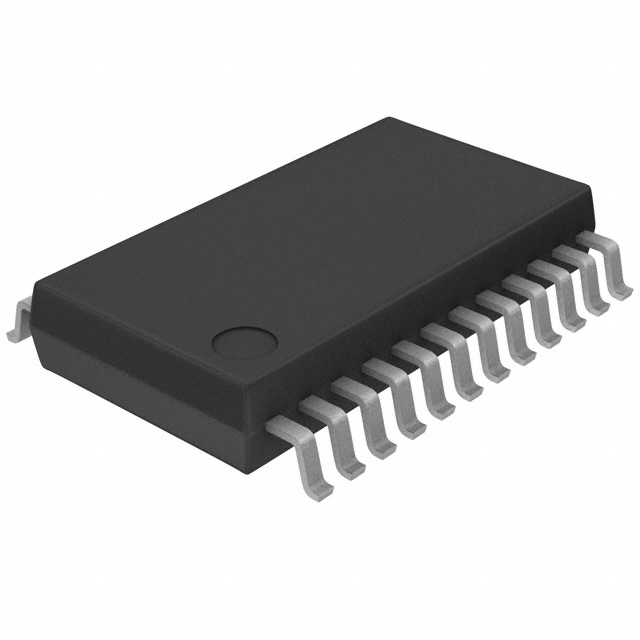

ROHM 音频接口芯片 BD3460FS-E2

BD3460FS-E2概述


    产品简介




    BD3460FS是一款专为车载音频系统设计的高性能6通道电子音量控制芯片。内置先进的开关技术(Advanced Switch),使得该芯片具有行业领先的音频效率,特别适用于便携式音频设备和汽车导航系统的外接音频输入。其独特的功能在于能有效减少音量切换时的噪音,确保高质量的音频体验。此外,BD3460FS采用了Bi-CMOS工艺,实现了低功耗设计,保证了音质的同时降低了内部电源热管理的压力。

    主要应用领域包括但不限于车载音响、汽车导航系统、迷你组合音响(mini Compo)、微型组合音响(micro Compo)、DVD播放器、电视等。


    技术参数




    - 电源电压范围: 7.0V至9.5V
    - 电路电流(无信号): 25mA(典型值)
    - 总谐波失真: 0.0004%(典型值)
    - 最大输入电压: 2.35Vrms(典型值)
    - 信道间串扰: -105dB(典型值)
    - 音量控制范围: +23dB至-79dB(1dB步进)
    - 输出噪声电压: 1.9µVrms(典型值)
    - 残余输出噪声电压: 1.6µVrms(典型值)
    - 工作温度范围: -40°C至+85°C
    - 封装尺寸: 10.00mm x 7.80mm x 2.10mm(SSOP-A24)


    产品特点和优势




    - 高级开关技术: BD3460FS利用先进的开关技术减少了音量切换时的噪音,增强了用户体验。
    - 内置缓冲立体声隔离放大器: 这种设计允许轻松处理外部输入信号,提高了设备的灵活性。
    - 节能设计: 利用Bi-CMOS工艺,BD3460FS在保持音质的同时降低了功耗,使得其非常适合于电池供电的应用场合。
    - 紧凑的布局: 所有的I/O终端集中排列,便于PCB布局和节省空间。
    - 兼容3.3V/5V I2C BUS控制: 提高了其与其他设备的互操作性。


    应用案例和使用建议




    应用案例


    - 在车载音响系统中,BD3460FS能够显著提升音频质量,尤其是在处理多声道音频时。
    - 通过连接外部音频源,如手机或音乐播放器,BD3460FS能够确保声音输出清晰无噪。

    使用建议


    - 确保供电电压稳定在7.0V至9.5V之间,以避免因电压波动引起的音频失真。
    - 为了优化音频体验,建议在使用过程中保持适当的音量控制范围,特别是在高频段,以减少可能的失真。


    兼容性和支持




    - BD3460FS支持3.3V和5V的I2C BUS控制,使其易于与多种控制系统集成。
    - 厂商提供详尽的技术文档和应用支持,帮助用户快速上手并解决问题。


    常见问题与解决方案




    | 问题描述 | 解决方案 |
    | -------- | -------- |
    | 音频输出不稳定 | 检查供电电压是否稳定,调整电源滤波电容。 |
    | 噪音较大 | 调整I/O端子的接线,确保接地良好。 |
    | 音量控制不精确 | 重新配置音量控制参数,确保设置正确。 |


    总结和推荐




    总体而言,BD3460FS凭借其卓越的音频性能、高效的功耗管理和强大的功能集,成为一款极具竞争力的产品,特别适合用于车载音响和家庭娱乐系统中。其内置的高级开关技术和优秀的音质表现,使其在市场上脱颖而出。强烈推荐给那些寻求高性能音量控制解决方案的专业人士和企业。

BD3460FS-E2参数

参数
通用封装 SSOP-24
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

BD3460FS-E2厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BD3460FS-E2数据手册

厂牌 PDF简要描述 下载
ROHM 音频接口芯片 ROHM BD3460FS-E2 BD3460FS-E2数据手册

BD3460FS-E2封装设计

查看详情并下载
Symbol
Footprint
3D Model
