FSA550UCX

产品分类: 音频接口芯片
厂牌: ON SEMICONDUCTOR
产品描述: Analog Switch Single 4PST 12-Pin WLCSP T/R
供应商型号: FSA550UCXTR-ND
供应商: Digi-Key
标准整包数: 1

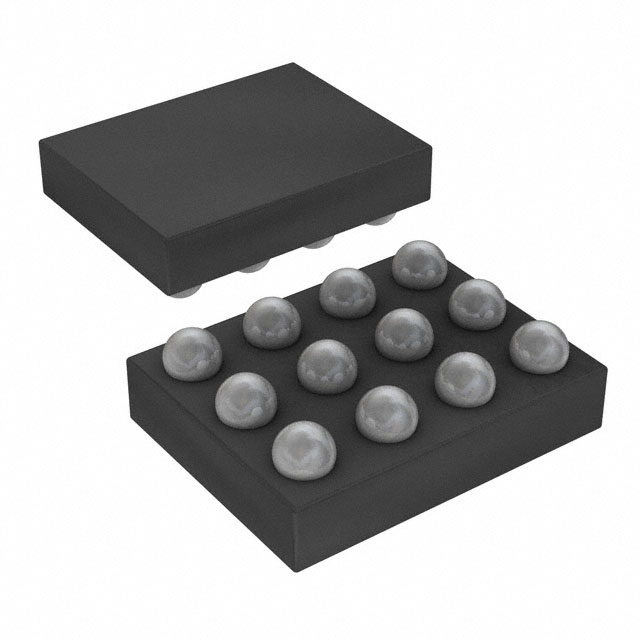

ON SEMICONDUCTOR 音频接口芯片 FSA550UCX

FSA550UCX概述

    FSA550 4PST Depletion Mode Isolation Switch

    1. 产品简介


    FSA550 是一款高性能四极单刀(4PST)常闭型耗尽模式隔离开关。该开关采用耗尽模式MOSFET技术,可以在没有VCC电压时导通信号,在VCC电压存在时隔离信号。这种技术使得FSA550能够提供广泛的VCC工作范围,具有设计灵活性。此外,通过选择引脚可以调整内部振荡频率,当VCC存在时,可将电磁干扰(EMI)特征调整至满足客户特定要求。

    2. 技术参数


    - 技术规格:VCC范围为0到4.6V;输入电压在某些引脚上可达到0到VCC。
    - 性能参数:导通电阻典型值为0.8Ω,导通电阻平坦度典型值为0.01Ω。
    - 电气特性:电源电压范围:开关导通时为0到0.2V,开关隔离时为1.6到3.0V。
    - 工作环境:绝对最大温度范围为-40°C到+85°C;存储温度范围为-65°C到+150°C。

    3. 产品特点和优势


    - 高导通精度:导通电阻为0.8Ω,且导通电阻平坦度高达0.01Ω。
    - 低总谐波失真:典型总谐波失真加噪声(THD+N)仅为0.002%,适用于音频频段。
    - 环境友好:符合RoHS标准,无卤素,属于Fairchild Green环保系列。
    - 灵活的频率调整:可通过控制引脚SEL0和SEL1将振荡频率调整在500kHz至750kHz之间,步长为75kHz。

    4. 应用案例和使用建议


    - 应用领域:广泛应用于MP3便携式媒体播放器、手机、智能手机等领域。
    - 使用建议:
    - 由于FSA550具有低功耗和高集成度的特点,建议在电池供电的应用中使用。
    - 在处理大电流时应注意散热问题,避免热失控。

    5. 兼容性和支持


    - 兼容性:FSA550与现有的许多音频设备和系统兼容。
    - 支持:ON Semiconductor提供了详细的技术文档和支持服务,以帮助用户解决安装和调试过程中的问题。

    6. 常见问题与解决方案


    - 问题1:导通电阻偏高。
    - 解决方案:检查是否有足够的VCC电压供应,并确认是否正确接线。
    - 问题2:电磁干扰问题。
    - 解决方案:通过调整SEL0和SEL1引脚,将振荡频率调整至更低,从而减少EMI干扰。

    7. 总结和推荐


    FSA550是一款性能优异的4PST耗尽模式隔离开关,具备高导通精度、低总谐波失真、良好的环境适应性及灵活的频率调整能力。其在MP3便携式媒体播放器和手机等设备中表现出色。因此,我们强烈推荐使用此产品,尤其适用于对音频质量要求较高的应用场合。

FSA550UCX参数

参数
长*宽*高 1.6mm*1.2mm*380μm
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

FSA550UCX厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FSA550UCX数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 音频接口芯片 ON SEMICONDUCTOR FSA550UCX FSA550UCX数据手册

FSA550UCX封装设计

查看详情并下载
Symbol
Footprint
3D Model
