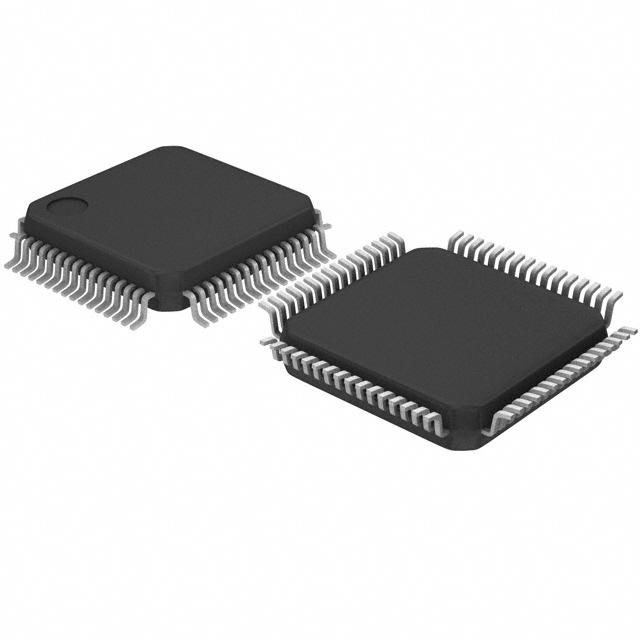

821054PQFG

产品分类: 音频接口芯片
产品描述: PCM Audio Codec 4ADC / 4DAC Ch 64-Pin PQFP Tray
供应商型号: AV-S-IDT821054PQFG
供应商: Avnet
标准整包数: 84
RENESAS ELECTRONICS 音频接口芯片 821054PQFG

821054PQFG概述

    IDT821054 Quad Programmable PCM Codec with MPI Interface Technical Handbook

    1. 产品简介


    IDT821054 是一款功能丰富的单芯片四通道PCM编解码器,集成数字滤波器,适用于工业温度范围。这款产品不仅具备μ-Law/A-Law压缩/扩展及线性编码/解码(14位有效位+2位附加符号位),还提供了一个FSK生成器用于发送来电显示消息,每通道两个可编程音调生成器(用于产生铃声信号)以及两个可编程斩波时钟。它支持ITU-T G.711 - G.714标准,可以广泛应用于各种数字通信系统中,如中心局交换机、PBX、数字用户线路集中器和综合接入设备(IAD)等。

    2. 技术参数


    - 编解码器类型: 四通道PCM编解码器
    - 编解码器特性: μ-Law/A-Law压缩/扩展,线性编码/解码(14位有效位+2位附加符号位)
    - 数字接口: 符合TTL/CMOS标准的数字输入输出
    - 电源: 单电源供电,+5V
    - 功耗: 低功耗
    - 工作温度范围: -40°C到+85°C
    - 封装形式: 64针PQFP
    - 主时钟频率选择: 1.536 MHz、1.544 MHz、2.048 MHz、3.072 MHz、3.088 MHz、4.096 MHz、6.144 MHz、6.176 MHz 或 8.192 MHz
    - 支持的数据速率: 512 kbit/s 到 8.192 Mbit/s
    - 数字接口支持: 支持两条可编程PCM总线
    - 测试能力: 包含3个模拟环回测试、5个数字环回测试和电平测量功能

    3. 产品特点和优势


    - 高度集成: 集成了数字滤波器、PCM编解码器和多个其他功能模块。
    - 灵活性: 可编程DSP实现了多种功能,如AC阻抗匹配、跨接平衡、频率响应校正和增益调整。
    - 高性能: 支持ITU-T G.711 - G.714标准,提供高精度的音频处理能力。
    - 丰富的信号处理功能: 拥有2个可编程音调生成器和1个FSK信号生成器。
    - 硬件特性: 包含快速硬件摘机机制,确保在检测到摘机信号后立即停止振铃。
    - 强测试能力: 具备多种模拟和数字环回测试以及电平测量功能。

    4. 应用案例和使用建议


    应用场景:
    - 中心局交换机
    - PBX系统
    - 数字用户线路集中器
    - 综合接入设备(IAD)
    使用建议:
    - 在设计电路时,根据具体需求合理选择电源电压和数据速率。
    - 确保所有外部组件(如晶体振荡器)符合制造商的规范,以确保最佳性能。
    - 进行系统级调试时,充分利用编解码器的测试功能,提高诊断效率。

    5. 兼容性和支持


    - 兼容性: 与TTL/CMOS标准兼容,可轻松集成到现有系统中。
    - 支持: IDT提供了详细的编程指南和技术文档,以帮助用户进行产品开发和调试。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 编程失败 | 确认使用的命令格式正确无误,且地址已正确设定。 |
    | 输出信号失真 | 检查时钟频率设置是否符合要求,并确认滤波器参数配置正确。 |

    7. 总结和推荐


    IDT821054 是一款功能全面且性能优秀的单芯片四通道PCM编解码器。凭借其集成度高、可编程性强、支持ITU-T标准等特点,使其在众多数字通信系统中表现出色。其强大的测试能力和硬件特性,也使得系统维护更加便捷。鉴于其出色的性能和广泛的应用范围,强烈推荐在数字通信系统的开发中使用此产品。
