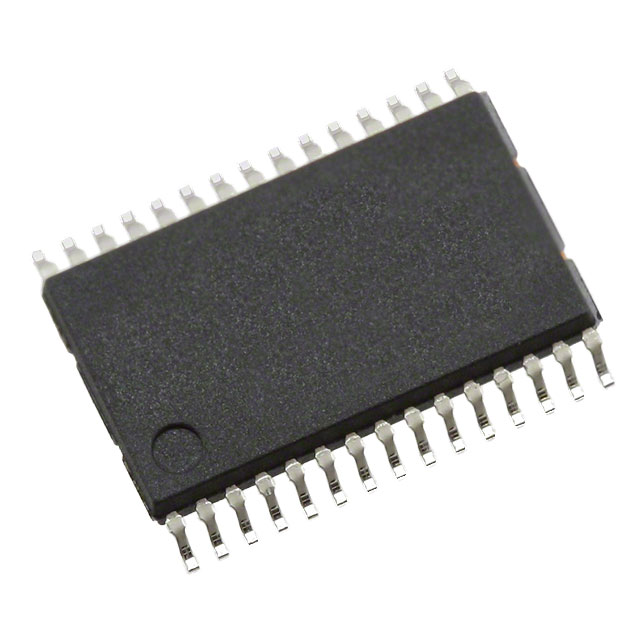

AK4113VF

产品分类: 音频接口芯片
产品描述: Receiver 6RX 30-Pin VSOP
供应商型号: 974-1003-1-ND
供应商: Digi-Key
标准整包数: 1
ASAHI KASEI MICRODEVICES 音频接口芯片 AK4113VF

AK4113VF概述

    AK4113 24-bit Stereo Digital Audio Receiver

    1. 产品简介


    AK4113 是由旭化成(Asahi Kasei)公司生产的高性能24位立体声数字音频接收器。它能够支持高达216kHz的采样率,并且可以解码消费者和专业模式下的通道状态比特。该芯片内置了一个低抖动模拟锁相环,能够自动检测非PCM比特流,如杜比数字和MPEG等格式。当与多通道编解码器(如AK4626或AK4628)结合时,它们可以为杜比数字应用提供系统解决方案。AK4113可以通过微处理器或引脚配置(并行模式)进行控制,并采用紧凑型30针VSOP封装。

    2. 技术参数


    - 兼容性:AES/EBU、IEC60958、S/PDIF、EIAJ CP1201
    - 输入和输出:6通道接收输入和1通道传输输出(通过输出)
    - 辅助输入:具备辅助数字输入功能
    - 时钟频率范围:PLL锁相范围为8kHz至216kHz
    - 电源电压:2.7V至3.6V,具有5V逻辑容差
    - 工作温度:-40°C至85°C
    - 采样频率检测:支持8kHz、11.025kHz、16kHz、22.05kHz、24kHz、32kHz、44.1kHz、48kHz、64kHz、88.2kHz、96kHz、176.4kHz和192kHz的采样频率检测

    3. 产品特点和优势


    - 高精度时钟恢复:集成低抖动PLL,可支持8kHz到216kHz的宽频锁相范围
    - 自动检测功能:具备非PCM比特流和DTS-CD比特流的自动检测能力
    - 灵活的控制方式:支持串行控制和并行控制模式
    - 多通道输入:支持多达6通道的接收输入和1通道的传输输出

    4. 应用案例和使用建议


    - 家用音响:适用于家庭影院系统,可以有效提升音质和播放效果
    - 专业音响设备:适用于专业录音棚和演出场所,支持高精度的音频处理
    - 车载音响系统:适用于高级汽车音响系统,提供高品质的音频体验
    使用建议:
    - 在使用AK4113时,确保其连接到稳定的电源和信号源,以避免信号干扰和不稳定的情况发生
    - 根据具体的应用场景选择合适的控制模式(串行或并行),以便更好地发挥其性能

    5. 兼容性和支持


    - 兼容性:支持多种音频接口标准,可以与其他设备无缝集成
    - 支持和服务:旭化成提供了详尽的技术文档和客户支持服务,以帮助用户更好地理解和使用这款产品

    6. 常见问题与解决方案


    - 问题:AK4113无法正确检测音频信号
    - 解决办法:检查音频输入信号是否符合要求,确保音频源的质量良好
    - 问题:时钟频率不稳定
    - 解决办法:检查电源电压是否稳定,调整PLL设置以获得更稳定的时钟频率

    7. 总结和推荐


    AK4113是一款高性能的数字音频接收器,其宽频锁相范围、自动检测功能以及灵活的控制模式使其成为许多高端音频设备的理想选择。其优异的性能和广泛的应用场景使其在市场上具有较强的竞争力。综上所述,强烈推荐使用AK4113来实现高质量的音频处理需求。

AK4113VF参数

参数
长*宽*高 9.7mm(长度)*5.6mm(宽度)
通用封装 VSOP-30
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

AK4113VF厂商介绍

Asahi Kasei Microdevices Corporation(旭化成微电子公司)是日本旭化成集团下属的一家半导体公司,专注于高性能模拟和混合信号集成电路的设计、开发和制造。公司的产品广泛应用于工业、汽车、通信和消费电子等领域。

主营产品分类:
1. 电源管理:包括DC/DC转换器、电源监控器等,用于提高电源效率和稳定性。
2. 音频/视频:包括音频放大器、视频接口芯片等,用于提升音质和视频显示效果。
3. 通信接口:包括以太网PHY、USB接口芯片等,用于实现高速数据传输。
4. 传感器:包括温度、湿度传感器等,用于环境监测和控制。
5. 微控制器:包括8位、16位、32位微控制器,用于各种嵌入式系统。

应用领域:
1. 工业自动化:用于控制和监测生产线,提高生产效率和安全性。
2. 汽车电子:用于车载娱乐系统、安全系统等,提升驾驶体验和安全性。
3. 通信设备:用于基站、路由器等设备,实现高速稳定的数据传输。
4. 消费电子:用于智能手机、平板电脑等设备,提升用户体验。

Asahi Kasei Microdevices的优势:
1. 技术领先:拥有强大的研发团队,不断推出创新产品。
2. 质量可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
3. 客户支持:提供专业的技术支持和定制化服务,满足客户需求。
4. 全球布局:在全球设有多个研发中心和销售网络,便于与客户沟通和合作。

AK4113VF数据手册

厂牌 PDF简要描述 下载
ASAHI KASEI MICRODEVICES 音频接口芯片 ASAHI KASEI MICRODEVICES AK4113VF AK4113VF数据手册

AK4113VF封装设计

查看详情并下载
Symbol
Footprint
3D Model
