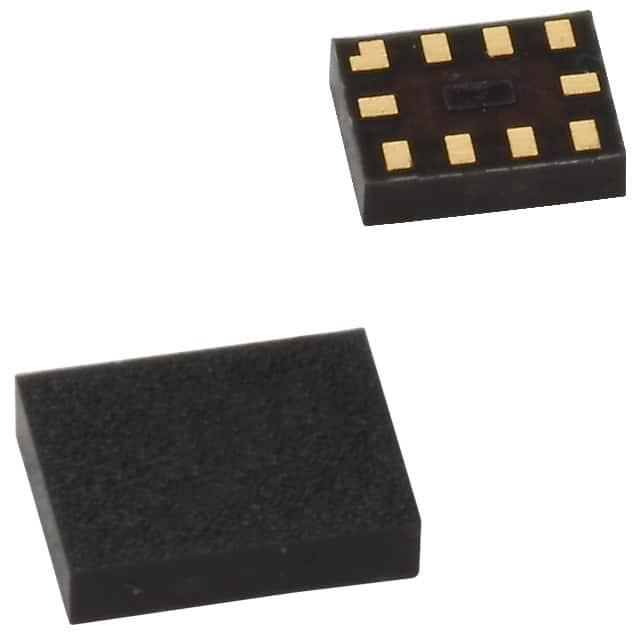

FSA221L10X

产品分类: 音频接口芯片
厂牌: ON SEMICONDUCTOR
产品描述: Analog Switch Single DPDT 10-Pin MicroPak W T/R
供应商型号: CY-FSA221L10X
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 音频接口芯片 FSA221L10X

FSA221L10X概述


    产品简介


    FSA221 是一款由ON Semiconductor设计制造的双路双掷(DPDT)多路复用器,能够实现高速USB(480 Mbps)和音频信号的切换。该器件支持负信号传输,可以允许音频信号在接地以下摆动,从而使耳机和USB端口共享一个通用连接器成为可能。FSA221的主要应用包括手机、PDA、数码相机、笔记本电脑、LCD显示器、电视及机顶盒等便携式设备和消费电子产品。

    技术参数


    - 高速USB:
    - 典型导通电阻:4Ω
    - 典型导通电容:4.5pF
    - 音频:
    - 典型导通电阻:3Ω
    - -3dB带宽:>720 MHz
    - 低功耗:
    - 功率消耗低
    - 电源保护:
    - 具备Vbus检测能力,以自动选择开关路径;具有电源关闭保护功能

    产品特点和优势


    1. 高集成度: FSA221集成了USB和音频信号切换功能,能够在同一接口上实现两种信号的传输。
    2. 高可靠性和稳定性: FSA221能够自动检测Vbus,实现电源管理的自动化,并提供出色的电气特性,确保设备的稳定运行。
    3. 高性能: 高速USB信号和高保真音频信号的处理能力显著优于市场上的同类产品。
    4. 易用性: 该产品具备易于配置的ASel控制输入,可以通过软件切换到音频模式,非常适合便携式设备的集成应用。

    应用案例和使用建议


    - 手机: 手机内部需要实现数据传输和耳机插孔的共存。使用FSA221可以实现USB数据线和耳机插孔的统一管理,从而简化内部电路设计。
    - 数码相机: 数码相机需要同时传输USB数据和音频信号。FSA221能够使两者通过同一接口进行传输,减少电路板占用空间。

    兼容性和支持


    - 兼容性: FSA221支持标准的USB2.0协议,适用于多种便携式设备。该产品还支持负信号传输,可直接与市面上常见的音频输出接口兼容。
    - 支持: ON Semiconductor提供了详细的技术手册和相应的技术支持服务,帮助客户解决在使用过程中遇到的问题。

    常见问题与解决方案


    - Q1:如何在没有外部连接的情况下启用Vbus检测?
    - A1: FSA221的ASel引脚内部连接了一个至GND的典型值为3MΩ的电阻,可以通过此电阻启用Vbus检测。

    - Q2:在自供电设备中,如何通过软件控制切换到音频路径?
    - A2: 可以使用GPIO引脚来控制ASel引脚,以切换到音频模式。

    总结和推荐


    FSA221是一款高度集成且性能优越的USB和音频信号切换器,它不仅简化了便携式设备的设计,而且提供了卓越的信号处理能力。鉴于其在便携式设备领域的广泛应用和优秀的市场表现,我们强烈推荐使用FSA221。

FSA221L10X参数

参数
长*宽*高 2.1mm(长度)*1.6mm(宽度)
通用封装 MICROPAK-10
安装方式 贴片安装,黏合安装
应用等级 工业级
包装方式 卷带包装

FSA221L10X厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FSA221L10X数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 音频接口芯片 ON SEMICONDUCTOR FSA221L10X FSA221L10X数据手册

FSA221L10X封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.4261 ¥ 3.667
300+ $ 0.4222 ¥ 3.6339
500+ $ 0.4183 ¥ 3.6009
1000+ $ 0.4066 ¥ 3.4357
5000+ $ 0.4066 ¥ 3.4357
库存: 54880
起订量: 273 增量: 1
交货地:
最小起订量为:100
合计: ¥ 366.7
