FSA2269UMX

产品分类: 音频接口芯片
厂牌: ON SEMICONDUCTOR
产品描述: Analog Switch Dual SPDT 10-Pin UMLP EP T/R
供应商型号: FSA2269UMX
供应商: 国内现货
标准整包数: 5000

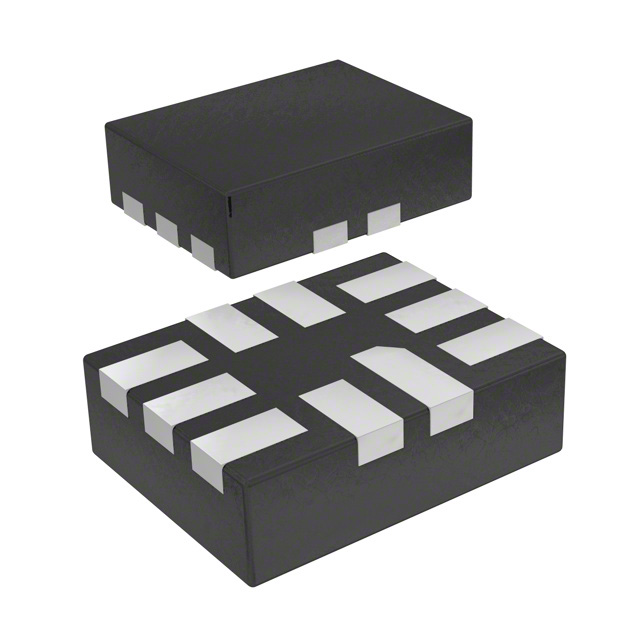

ON SEMICONDUCTOR 音频接口芯片 FSA2269UMX

FSA2269UMX概述


    产品简介


    产品类型:FSA2269/FSA2269TS 是一种低压双单极双投(Dual SPDT)模拟开关,适用于负摆幅音频信号的应用。
    主要功能:
    - 0.4 Ω 典型导通电阻(RON)
    - 超低导通电阻平坦度(0.25 Ω)
    - -3 dB 带宽大于 50 MHz
    - 低静态电流,即使控制输入电压低于电源电压
    - 支持电源关断保护
    - 广泛的工作电源范围:1.65 V 至 4.5 V
    应用领域:
    - 手机、PDA、数码相机、笔记本电脑
    - LCD 显示器、电视和机顶盒

    技术参数


    直流电学特性:
    - 导通电阻(RON):0.4 Ω(典型值,VCC=3.0 V)
    - 最大导通电阻平坦度:0.25 Ω(VCC=3.0 V)
    - 静态电流:-50 μA 至 +50 μA(FSA2269)
    - 断电漏电流:±1 μA(FSA2269)
    - 导通电阻匹配:≤0.13 Ω(在 VCC=4.5 V,ION=100 mA 下)
    交流电学特性:
    - 开关时间(tON):0.5 μs 至 4.0 μs(FSA2269TS)
    - 关断时间(tOFF):0.5 μs 至 1.0 μs(FSA2269TS)
    - 通道隔离:-70 dB(f=100 kHz,RL=50 Ω,CL=0 pF)
    - 串扰(Crosstalk):-70 dB(f=100 kHz,RL=50 Ω,CL=0 pF)
    - 带宽(-3 dB):> 50 MHz

    产品特点和优势


    产品特点:
    - 低导通电阻和高带宽:0.4 Ω 的典型导通电阻,使得 FSA2269 在 3.0 V 电源下的性能达到最优。
    - 宽电源范围:支持 1.65 V 至 4.5 V 的宽电源范围,适用于多种应用场景。
    - 高集成度:提供 MicroPak、UMLP 和 WLCSP 封装,节省空间。
    - 强大的抗噪声能力:FSA2269TS 包含终端电阻,能够显著减少噪声干扰。
    产品优势:
    - 极低功耗:低静态电流特性非常适合移动设备应用,能够降低电池消耗。
    - 稳定性和可靠性:超低导通电阻的匹配性和平坦度保证了产品的稳定性,适合在各种环境中使用。

    应用案例和使用建议


    应用案例:
    - FSA2269/FSA2269TS 已广泛应用于手机、PDA、数字相机和笔记本电脑等移动设备中,同时也被用于 LCD 显示器、电视和机顶盒等视频播放设备中。

    使用建议:
    - 设备在高频应用时(例如超过 100 Hz),需要考虑选择较低频率的切换以避免频率过快带来的损耗。
    - 在设计 PCB 时,要确保足够的接地和去耦电容,以减少噪声和提高信号完整性。

    兼容性和支持


    兼容性:
    - FSA2269/FSA2269TS 支持 TTL 级别控制输入,可直接与大多数微处理器和微控制器接口。
    - 提供 MicroPak、UMLP 和 WLCSP 封装形式,便于集成到各种板级设计中。
    支持:
    - ON Semiconductor 提供详尽的技术文档和支持服务,帮助客户快速理解和使用该产品。
    - 通过其官方网站和技术支持团队,用户可以获得详细的安装指南、技术手册和常见问题解答。

    常见问题与解决方案


    常见问题:
    1. 导通电阻波动大:可能是因为电源电压不稳定或者外部干扰引起的。解决方法是检查电源电压并确保电路布局合理。
    2. 设备温度过高:长时间工作可能导致温度上升。建议采用良好的散热措施,如增加散热片或采用强制风冷。
    3. 信号延迟大:如果设备接收到的信号延迟较大,可能是由于线路阻抗匹配不良导致。可以通过添加适当的匹配电阻来改善信号传输。
    解决方案:
    1. 使用稳压器确保稳定的电源供应。
    2. 采取有效的散热措施。
    3. 优化电路布局和增加匹配电阻。

    总结和推荐


    总结:
    FSA2269/FSA2269TS 是一款高性能的低压双单极双投模拟开关,具有超低导通电阻和平坦度、宽电源范围和良好的抗噪性能。这些特点使其在移动设备和视频播放设备中表现优异。
    推荐:
    鉴于其出色的性能和广泛的适用性,FSA2269/FSA2269TS 是一个值得推荐的产品。无论是在消费电子还是专业设备中,都能发挥重要作用。建议在选择电子元件时考虑使用此产品。

FSA2269UMX参数

参数
长*宽*高 1.8mm(长度)*1.4mm(宽度)
通用封装 UMLP-10
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

FSA2269UMX厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FSA2269UMX数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 音频接口芯片 ON SEMICONDUCTOR FSA2269UMX FSA2269UMX数据手册

FSA2269UMX封装设计

查看详情并下载
Symbol
Footprint
3D Model
