FSA2269L10X

产品分类: 音频接口芯片
厂牌: ON SEMICONDUCTOR
产品描述: Analog Switch Dual SPDT 10-Pin MicroPak W T/R
供应商型号: CY-FSA2269L10X
供应商: Avnet
标准整包数: 1

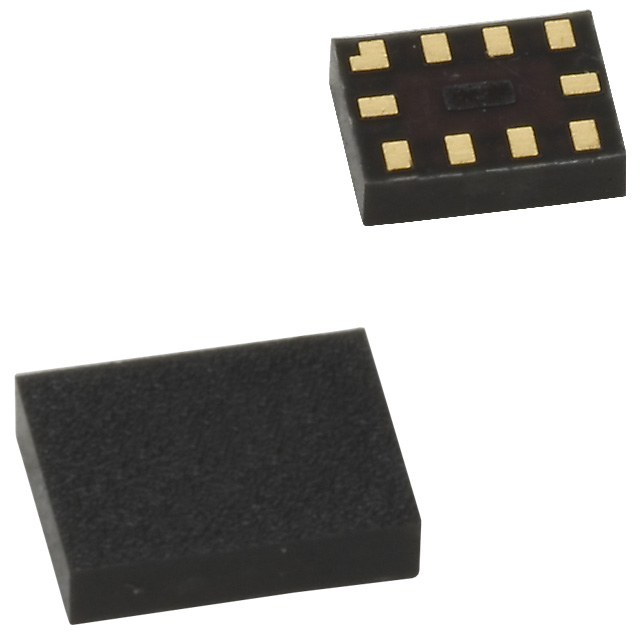

ON SEMICONDUCTOR 音频接口芯片 FSA2269L10X

FSA2269L10X概述

    FSA2269 / FSA2269TS 低电压双通道单刀双掷模拟开关

    1. 产品简介


    FSA2269 / FSA2269TS 是一款高性能的双单极双掷(SPDT)模拟开关,具有负摆幅音频能力。此开关采用先进的CMOS工艺制造,能够实现快速切换,并且在关断状态下具有保护机制。FSA2269适用于移动电话、PDA、数码相机、笔记本电脑、LCD显示器、电视和机顶盒等领域,确保信号在高频率下的稳定传输。

    2. 技术参数


    - 典型导通电阻:0.4 Ω (典型)
    - 最大导通电阻平坦度:0.25 Ω (典型)
    - -3 dB带宽:> 50 MHz
    - 低静态电流:控制输入范围扩展时,静态电流低
    - 封装选项:10引脚MicroPak™、UMLP和WLCSP
    - 电源保护:共用端口上的断电保护
    - 工作电压范围:1.65 V 至 4.5 V

    3. 产品特点和优势


    FSA2269 / FSA2269TS 具备超低的导通电阻(0.4 Ω),使其特别适合于需要高精度信号传输的应用场合。它还提供了广泛的电源电压范围,保证了在不同供电条件下的稳定性。负摆幅音频能力使得它在处理高动态范围音频信号时表现出色。此外,其优异的低静态电流特性和快速切换速度使其成为电池供电设备的理想选择。

    4. 应用案例和使用建议


    FSA2269 / FSA2269TS 广泛应用于各类消费电子设备,例如手机和平板电脑。为了优化这些设备的性能,建议在设计时注意电源管理和信号完整性。具体而言,在多设备系统中使用时,应合理配置电容和阻抗匹配,以减少信号失真和噪声。

    5. 兼容性和支持


    FSA2269 / FSA2269TS 可与多种标准接口兼容,并且 Fairchild 半导体提供了详细的技术文档和支持服务,帮助用户顺利集成到设计中。

    6. 常见问题与解决方案


    - 问题1:信号延迟过高
    - 解决方案:检查电源电压是否在规定范围内,并确认信号线是否有过多的寄生电容。
    - 问题2:导通电阻异常增加
    - 解决方案:确保工作温度在推荐范围内,并检查是否存在过压情况。

    7. 总结和推荐


    综上所述,FSA2269 / FSA2269TS 是一款集高性能、低功耗和宽工作电压范围于一身的模拟开关,非常适用于各种便携式电子产品。其卓越的导通电阻和平坦度特性,加上出色的产品质量和可靠的制造商支持,使其成为市场上值得推荐的选择。无论是用于移动通信还是多媒体应用,FSA2269 / FSA2269TS 都能为用户提供稳定的信号传输解决方案。

FSA2269L10X参数

参数
长*宽*高 2.1mm(长度)*1.6mm(宽度)
通用封装 MICROPAK-10
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 最后售卖
包装方式 卷带包装

FSA2269L10X厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FSA2269L10X数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 音频接口芯片 ON SEMICONDUCTOR FSA2269L10X FSA2269L10X数据手册

FSA2269L10X封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.476 ¥ 4.096
300+ $ 0.4716 ¥ 4.0591
500+ $ 0.4673 ¥ 4.0222
1000+ $ 0.4542 ¥ 3.8377
5000+ $ 0.4542 ¥ 3.8377
库存: 51466
起订量: 245 增量: 1
交货地:
最小起订量为:100
合计: ¥ 409.6
直接购买
加入购物车
