FSA9280AUMX

产品分类: 音频接口芯片
厂牌: ON SEMICONDUCTOR
产品描述: Charger Detection Device 20-Pin UMLP EP T/R
供应商型号: CY-FSA9280AUMX
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 音频接口芯片 FSA9280AUMX

FSA9280AUMX概述

    FSA9280A USB Port Multimedia Switch: An In-depth Overview

    1. 产品简介


    FSA9280A是一款高性能多媒体开关,具备自动选择和附件检测功能,专为USB端口设计。 这个开关允许共享一个通用USB端口,以传递音频、USB数据/充电功能,以及工厂可编程性。此外,FSA9280A集成了对耳机、耳机(麦克风/按钮)、车载充电器、USB充电器和UART数据线的检测能力,使其能够通过通用USB连接器工作。FSA9280A可以根据检测到的附件实现手动或自动的数据路径切换。

    2. 技术参数


    - 信号类型: 音频、USB、UART、USB充电
    - 开关机制: 自动切换,支持中断
    - 检测功能: 附件检测,包括耳机、耳机(麦克风/按钮)、车载充电器、USB充电器、UART数据线
    - 兼容性: 符合USB FS和HS 2.0标准,符合电池充电1.1标准(包括DCD选项)
    - 保护功能: 集成功率FET,过电压耐受28V,过电流保护1.5A,过电压保护6.8V
    - 电源要求: VBAT 3至4.4V
    - 编程接口: I²C接口
    - ESD保护: 15kV IEC 61000-4-2空气间隙

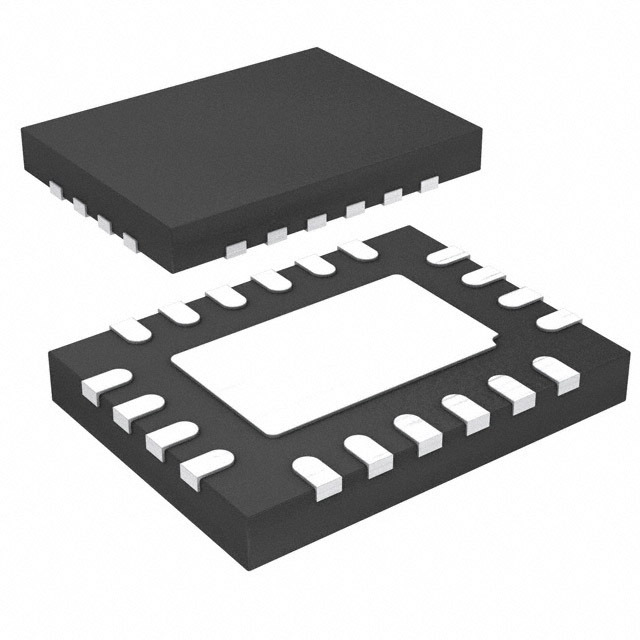

    - 封装: 20引脚UMLP封装 (3 x 4 x 0.55mm, 0.5mm引脚间距)

    3. 产品特点和优势


    - 多功能集成: 同时支持音频、USB数据/充电及UART通信
    - 智能检测: 能够检测多种USB配件,并自动进行切换
    - 高可靠性: 集成过电压和过电流保护,确保稳定运行
    - 灵活配置: 可通过I²C接口进行配置和编程
    - 易用性: 提供了详细的参考文档和评估板支持

    4. 应用案例和使用建议


    应用案例:
    - 移动电话
    - 便携式媒体播放器
    使用建议:
    - 确保USB数据线和音频线正确连接到相应的信号路径
    - 在配置过程中,通过I²C接口进行细致的参数调整,以优化性能
    - 定期检查过电压和过电流保护的状态,确保系统的稳定性

    5. 兼容性和支持


    兼容性:
    - 与各种移动设备和便携式媒体播放器兼容
    支持:
    - 提供详细的用户指南和技术支持,可通过联系analogswitch@fairchildsemi.com获取样品或技术支持

    6. 常见问题与解决方案


    - 问题: 设备无法正常启动
    - 解决方案: 检查电源电压是否在3V到4.4V之间,确认所有连接是否正确
    - 问题: 数据传输速率低
    - 解决方案: 检查USB数据线的质量,确保没有物理损坏;适当调整I²C参数
    - 问题: 过电压保护频繁触发
    - 解决方案: 检查电源线路是否有瞬态电压,考虑添加额外的电压钳位电路

    7. 总结和推荐


    综合评估:
    - FSA9280A在设计上融合了多功能集成和智能检测的优势,使得它在移动设备和便携式媒体播放器中的应用具有广泛潜力。
    - 强大的保护功能和灵活的配置方式使其在复杂环境下仍能保持稳定运行。
    推荐使用:
    - 推荐用于需要高度可靠性和灵活配置的USB端口解决方案,尤其是在音频和数据传输方面要求较高的场合。

FSA9280AUMX参数

参数
长*宽*高 4mm*3mm*500μm
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

FSA9280AUMX厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FSA9280AUMX数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 音频接口芯片 ON SEMICONDUCTOR FSA9280AUMX FSA9280AUMX数据手册

FSA9280AUMX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.9132 ¥ 7.8578
300+ $ 0.9048 ¥ 7.787
500+ $ 0.8964 ¥ 7.7162
1000+ $ 0.8713 ¥ 7.3623
5000+ $ 0.8713 ¥ 7.3623
库存: 262391
起订量: 128 增量: 1
交货地:
最小起订量为:100
合计: ¥ 785.78
