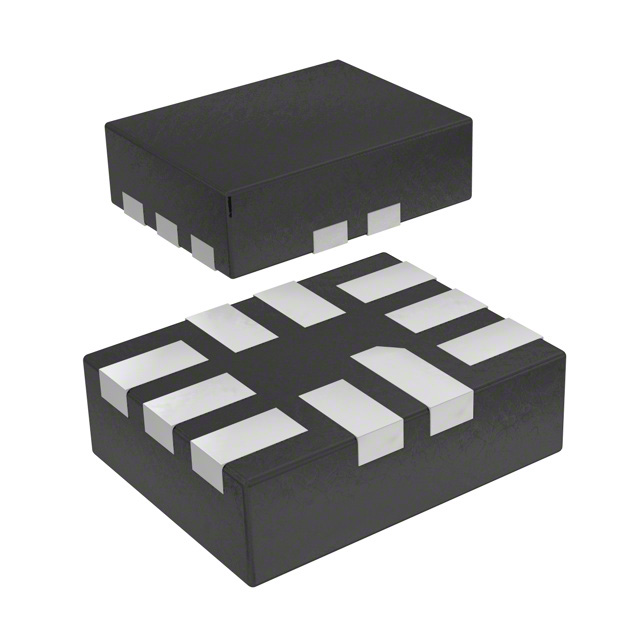

FSA2268TUMX

产品分类: 音频接口芯片
厂牌: ON SEMICONDUCTOR
产品描述: Analog Switch Dual SPDT 10-Pin UQFN T/R
供应商型号: UNP-FSA2268TUMX
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 音频接口芯片 FSA2268TUMX

FSA2268TUMX概述

    FSA2268 / FSA2268T 技术手册解析

    1. 产品简介


    产品类型:
    FSA2268 / FSA2268T 是一种低压双单极双掷(SPDT)模拟开关。
    主要功能:
    该产品具有超低导通电阻(0.4Ω),适用于宽电压范围(1.65V至4.3V)。它还具备高人体静电放电(ESD)防护(16kV),可应用于多种便携式电子设备和显示设备。
    应用领域:
    - 手机
    - PDA
    - 数码相机
    - 笔记本电脑
    - LCD显示器
    - 电视
    - 机顶盒

    2. 技术参数


    基本参数:
    - 导通电阻(RON):0.4Ω(典型)
    - 最大平坦度(RON):0.25Ω
    - -3dB带宽:>50MHz
    - 工作电压范围:1.65V至4.3V
    - 人体模型ESD保护:I/O至GND:13.5kV;电源至GND:16.0kV
    - 工作温度范围:-40°C至+85°C
    详细电气特性:
    - 输入高电平电压(VIH):最低1.4V
    - 输入低电平电压(VIL):最高0.7V
    - 控制输入泄漏电流(IIN):±0.5µA
    - 断态泄露电流(INO(OFF)):±10nA(FSA2268);±10µA(FSA2268T)
    - 导通状态下的最大导通电阻(RON):0.5Ω(1.65V至4.3V)
    - 通道间电阻匹配(∆RON):0.04Ω至0.13Ω
    - 导通电阻平坦度(RFLAT(ON)):0.25Ω(3.0V)
    交流特性:
    - 开启时间(tON):55ns(3.6V至4.3V)
    - 关闭时间(tOFF):30ns(3.6V至4.3V)
    - 断开前切换时间(tBBM):15ns(3.6V至4.3V)
    - 交叉谈话(XTalk):-70dB(1.65V至4.3V)
    - 带宽(BW):>50MHz(1.65V至4.3V)

    3. 产品特点和优势


    - 超低导通电阻: 0.4Ω(典型),适用于需要高效传输的应用。
    - 宽电压范围: 支持1.65V至4.3V的宽电压范围,适合不同电源需求。
    - 高ESD防护能力: 高达16kV的人体模型ESD保护,提高产品的可靠性和耐用性。
    - 噪声免疫: FSA2268T版本内置噪声终止电阻,可以减少信号的畸变。
    - 低功耗: 即使在控制电压低于VCC的情况下,也保持极低的静态电流消耗。

    4. 应用案例和使用建议


    应用场景:
    - 手机、PDA和其他便携设备中的音频路径切换。
    - 数码相机和笔记本电脑中的视频信号路径切换。
    - 电视和机顶盒中的信号路由。
    使用建议:
    - 确保电源电压稳定在1.65V到4.3V范围内,以避免过高或过低的电压导致的性能问题。
    - 考虑到产品的宽电压范围,选择合适的电源适配器,确保产品能够在不同的电源环境下正常工作。
    - 在设计电路时,注意电源线和信号线的布局,以避免潜在的干扰。

    5. 兼容性和支持


    - 兼容性: 该产品采用10引脚微型封装,与大多数现代便携设备和显示设备兼容。
    - 技术支持: 供应商提供详尽的技术支持文档和客户服务,包括电子邮件技术支持(analogswitch@fairchildsemi.com)。

    6. 常见问题与解决方案


    常见问题及解决方案:
    - Q: 导通电阻是否稳定?
    A: 通过调整控制电压确保稳定,典型值为0.4Ω。
    - Q: 如何保证产品的可靠性和长寿命?
    A: 严格遵守推荐的操作条件,特别是电压和温度范围。使用内置ESD保护的型号可以增加可靠性。
    - Q: 是否需要外部终端电阻来改善信号质量?
    A: 使用FSA2268T型号,其内置噪声终止电阻有助于提高信号质量。

    7. 总结和推荐


    综合评估:
    FSA2268/FSA2268T作为一款高性能模拟开关,在便携式设备和显示设备中表现出色。其超低导通电阻、宽电压范围和高ESD防护能力使其在市场上具有很强的竞争优势。对于需要高性能、高可靠性电子元器件的应用场合,这款产品是一个理想的选择。
    推荐:
    强烈推荐使用FSA2268/FSA2268T,特别是在需要高效传输和低功耗的应用环境中。

FSA2268TUMX参数

参数
长*宽*高 1.8mm(长度)*1.4mm(宽度)
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

FSA2268TUMX厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FSA2268TUMX数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 音频接口芯片 ON SEMICONDUCTOR FSA2268TUMX FSA2268TUMX数据手册

FSA2268TUMX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.129 ¥ 1.0898
4100+ $ 0.108 ¥ 0.9126
库存: 4100
起订量: 92 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.08
