首页  >  产品百科  >  FSA1211UMX

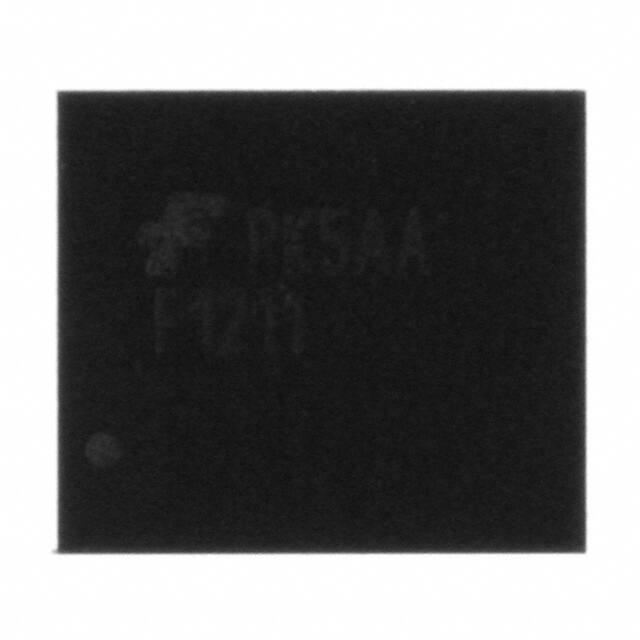

FSA1211UMX

产品分类: 视频接口芯片
厂牌: ON SEMICONDUCTOR
产品描述:
供应商型号: CY-FSA1211UMX
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 视频接口芯片 FSA1211UMX

FSA1211UMX概述

    FSA1211 低功率十二端口高速隔离开关技术手册

    产品简介


    FSA1211 是一款由Fairchild半导体公司开发的低功耗、十二端口、高速隔离开关。这款器件适用于多种高速信号源的隔离,例如手机摄像头接口。FSA1211具有低导通电阻(7.5 Ω)和低导通电容(6 pF),并且能够在宽温度范围内保持高性能,特别适合移动设备的应用。

    技术参数


    - 电源电压范围: 1.8 V 至 4.3 V
    - 控制输入电压范围: 0 V 至 VCC
    - 开关 I/O 电压范围: -0.5 VCC 至 VCC
    - 存储温度范围: -65°C 至 +150°C
    - 封装形式: 28 引脚双排超薄模制无引线封装(UMLP)
    - 静电放电防护: 人体模型 5.5 kV,I/O 到地 9 kV,充电设备模型 2 kV
    直流电气特性
    - 导通电阻(RON): 2.8 V 时典型值为 5.7 Ω
    - 关断状态泄漏电流(IOZ): 1.8 V 至 4.3 V 范围内最大值为 2 μA
    - 钳位二极管电压(VIK): IIN=-18 mA 时典型值为 2.8 V
    交流电气特性
    - 导通时间(tON): 2.8 V 至 3.6 V 范围内典型值为 23 ns
    - 关断时间(tOFF): 2.8 V 至 3.6 V 范围内典型值为 19 ns
    - 传播延迟(tPD): 3.3 V 时典型值为 0.25 ns
    - -3dB 带宽: 1.8 V 至 3.6 V 范围内典型值为 720 MHz

    产品特点和优势


    - 低导通电阻和低导通电容: 低至 7.5 Ω 和 6 pF,确保信号传输质量高且损失小。
    - 低功耗: 最大静态电流仅为 1 μA,非常适合移动设备使用。
    - 高抗干扰能力: 宽带宽和出色的信道间串扰抑制能力,保证信号完整性。
    - 坚固耐用: 通过严格的静电放电测试,能够承受高达 5.5 kV 的人体模型放电。

    应用案例和使用建议


    FSA1211 广泛应用于多种设备中,如手机、PDA、数码相机和笔记本电脑等。对于这些应用,建议在设计电路时考虑以下几点:
    - 在高频率信号路径中使用时,应注意布线布局以减少杂散电容的影响。
    - 选择合适的电源电压以确保最佳的性能和可靠性。
    - 对于长时间使用场景,应考虑散热设计,避免过热导致的性能下降。

    兼容性和支持


    FSA1211 支持标准的逻辑电压范围,可以直接连接到基带处理器的通用 I/O 端口上。此外,Fairchild半导体提供详尽的技术文档和支持服务,帮助用户更好地理解和应用该产品。

    常见问题与解决方案


    1. 问: 设备在控制电压低于电源电压时无法正常工作。
    答: 确保控制电压(/OE)处于高电平或低电平,避免浮空状态。

    2. 问: 设备在高频率信号下出现信号失真。
    答: 检查电路布局,避免过多的寄生电容和电感影响信号质量。

    总结和推荐


    总体而言,FSA1211是一款非常适合高速信号隔离应用的电子元器件,具备低功耗、高可靠性等特点。它在手机、数码相机等消费电子领域有广泛的应用前景。如果您正在寻找一款可靠的低功率、高带宽隔离开关,FSA1211是一个值得考虑的选择。

FSA1211UMX参数

参数
分辨率 -
长*宽*高 3.6mm(长度)*2.9mm(宽度)
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

FSA1211UMX厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FSA1211UMX数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 视频接口芯片 ON SEMICONDUCTOR FSA1211UMX FSA1211UMX数据手册

FSA1211UMX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.7056 ¥ 6.0717
300+ $ 0.6991 ¥ 6.017
500+ $ 0.6927 ¥ 5.9623
1000+ $ 0.6732 ¥ 5.6888
5000+ $ 0.6732 ¥ 5.6888
库存: 374230
起订量: 165 增量: 1
交货地:
最小起订量为:100
合计: ¥ 607.17
直接购买
加入购物车
