ADV7391WBCPZ

产品分类: 视频接口芯片
厂牌: ANALOG DEVICES
产品描述: 1920 * 1080 贴片安装 5mm*5mm*750μm
供应商型号: 4023723
供应商: 海外现货
标准整包数: 1

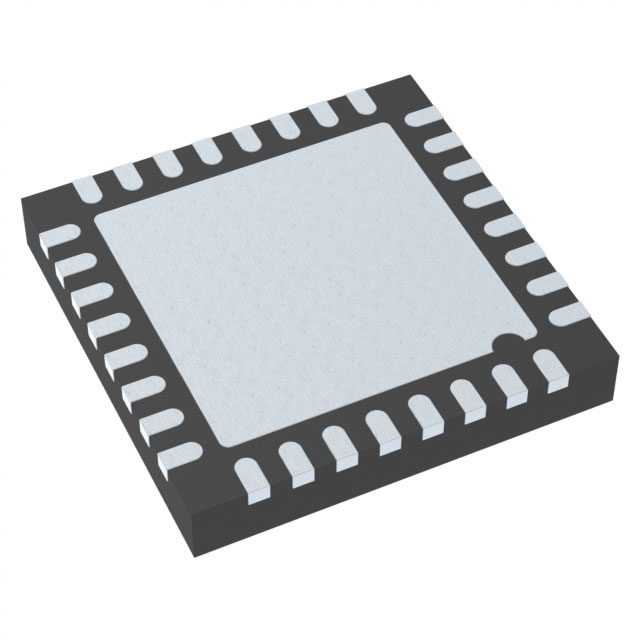

ANALOG DEVICES 视频接口芯片 ADV7391WBCPZ

ADV7391WBCPZ概述

    ADV7390/ADV7391/ADV7392/ADV7393: 10-Bit SD/HD Video Encoder

    1. 产品简介


    产品类型与功能:
    ADV7390/ADV7391/ADV7392/ADV7393 是一款低功耗芯片级10位标清(SD)、增强型标清(ED)及高清(HD)视频编码器。该编码器能够实现多种格式视频信号的转换,支持标清到高清的逐行扫描(SD/ED/HD)以及各种标准格式的视频输出。
    主要应用领域:
    - 标准定义视频编码
    - 增强定义视频编码
    - 高清晰度视频编码
    - 电视广播系统
    - 专业视频监控系统
    - 影视制作与转播
    - 消费电子设备

    2. 技术参数


    关键性能指标:
    - 输出电流:最高可达37mA
    - 数据速率:最高支持74.25MHz(8/10/16位)
    - 数模转换:最高支持4倍过采样(297MHz)
    - 模拟输出:符合SMPTE 274M (1080i)、296M (720p) 和 240M (1035i)
    - 温度范围:-40°C 至 +85°C(标准);-40°C 至 +105°C(汽车应用)
    电气特性:
    - 输入电压:2.7V 或 3.3V 模拟操作
    - 输出电压:1.8V 或 3.3V 输入/输出操作
    - 数字接口:I2C 兼容
    - 支持的视频标准:NTSC/PAL (M, B/D/G/H/I/M/N, PAL 60)

    3. 产品特点和优势


    独特功能:
    - 多种格式视频输入支持,包括4:2:2 YCrCb和4:4:4 RGB
    - 高效的电源管理,降低能耗
    - 内置测试图案生成器,便于调试和验证
    - 完全可编程的色彩矩阵,支持高精度色彩控制
    市场竞争力:
    - 高质量的10位视频转换能力,支持多种格式视频编码
    - 强大的电源管理和低功耗设计,适用于各种便携式和电池供电设备
    - 内置的防复制保护机制(如Macrovision),满足版权保护需求

    4. 应用案例和使用建议


    典型应用场景:
    - 电视广播系统的视频编码
    - 视频监控系统的集成
    - 专业影视制作的高清视频处理
    使用建议:
    - 在安装过程中,注意模拟和数字信号的分离,避免干扰。
    - 根据具体应用要求选择合适的视频输出格式(例如YCrCb或RGB)。
    - 利用内置的测试图案生成器进行初步的系统调试,确保正确配置各参数。
    - 为防止过热,合理安排散热措施,特别是在高负载工作环境下。

    5. 兼容性和支持


    兼容性:
    - 支持I2C兼容接口,方便与各种微处理器和微控制器连接。
    - 兼容多种视频标准,包括NTSC和PAL,适用于全球市场。
    技术支持:
    - Analog Devices 提供详尽的技术文档和手册,包括详细的安装指南和常见问题解答。
    - 技术支持团队提供在线和电话支持,帮助解决用户遇到的各种问题。

    6. 常见问题与解决方案


    常见问题:
    - 如何配置输入输出模式?
    - 视频信号出现延迟怎么办?
    解决方案:
    - 通过编程寄存器调整输入输出模式。
    - 使用内部时钟同步器或外部同步输入,优化视频信号延迟。

    7. 总结和推荐


    产品评估:
    - 高性能的10位视频编码能力
    - 广泛的应用支持和灵活的配置选项
    - 灵活的电源管理和优秀的防干扰设计
    推荐使用:
    - ADV7390/ADV7391/ADV7392/ADV7393是适合多种视频应用的高效解决方案,特别适用于需要高性能视频编码和处理的系统中。它强大的兼容性和灵活性使其成为各种设备的理想选择,尤其在对视频质量和可靠性要求较高的应用场合。
    总的来说,ADV7390/ADV7391/ADV7392/ADV7393是一款值得推荐的产品,无论是专业还是消费类电子设备都能从中受益。

ADV7391WBCPZ参数

参数
分辨率 1920 * 1080
长*宽*高 5mm*5mm*750μm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 托盘

ADV7391WBCPZ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADV7391WBCPZ数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 视频接口芯片 ANALOG DEVICES ADV7391WBCPZ ADV7391WBCPZ数据手册

ADV7391WBCPZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
