NCP11184A065PG

产品分类: AC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 开关电源芯片, 单通道, -0.3 → 30 V电源, 7引脚
供应商型号: 3872073
供应商: 海外现货
标准整包数: 1

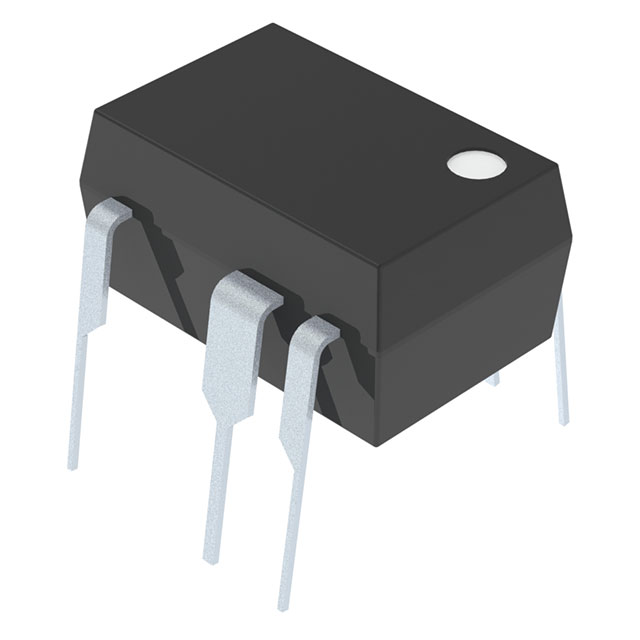

ON SEMICONDUCTOR AC-DC稳压器 NCP11184A065PG

NCP11184A065PG概述

    # NCP1118x 系列集成开关电源控制器技术手册

    产品简介


    NCP11184、NCP11185 和 NCP11187 是由安森美半导体(ON Semiconductor)推出的系列集成开关电源控制器,集成了一个峰值电流模式 PWM 控制器和一个高鲁棒性的 800V 超级结(Super Junction, SJ)MOSFET。该系列产品特别适合于离线反激式(Flyback)转换器的设计。NCP1118x 采用独特的 mWSaver™ 技术,在轻负载条件下降低开关频率和操作电流,从而有效避免声学噪声问题,并满足国际节能标准(如 Energy Star®)。此外,该系列产品还提供了高压启动电路、频率跳跃功能、斜坡补偿、恒定输出功率限制以及多种保护机制,使得设计更加简便,物料清单(BOM)更少,PCB 尺寸更小且成本效益更高。
    主要功能
    - 集成 800V 超级结 MOSFET
    - 内置高压启动电路、软启动及斜坡补偿
    - mWSaver™ 技术提供业界领先的待机功耗
    - 可编程恒定输出功率限制
    - 高精度欠压锁定和过压保护(LOVP)
    应用领域
    - 工业辅助电源、智能电表电源模块
    - 白色家电(如洗衣机、冰箱等)及消费类电子产品电源
    - 开放式框架电源

    技术参数


    以下是 NCP1118x 的主要技术规格:
    | 参数 | 型号 | 单位 |
    |
    | 最大耐受电压 | 800 | V |
    | 漏源导通电阻 | NCP11184: 2.25
    NCP11185: 1.3
    NCP11187: 0.87 | Ω |
    | 开关频率 | 65/100/130 | kHz |
    | 最大输出功率(典型值) | 35 至 65 | W |
    其他关键特性
    - 支持绿色模式与突发模式
    - 提供完整的保护功能:UVLO、OVP、过温保护(TSD)、过流保护(AOCP)
    - 支持高达 150°C 的结温范围
    - Pb-Free、无卤素且符合 RoHS 规范

    产品特点和优势


    独特功能
    1. mWSaver™ 技术:显著降低轻载时的功耗,提升能效表现。
    2. 高压启动电路:无需额外的外部启动电阻,简化设计并降低成本。
    3. 频率跳跃技术:有效降低电磁干扰(EMI),确保更安静的工作环境。
    市场竞争力
    - 高效节能:符合全球能源效率标准,适用于各种绿色环保项目。
    - 高可靠性:内置多重保护措施,保证长期稳定运行。
    - 易于集成:减少外围组件数量,加快产品上市速度。

    应用案例和使用建议


    应用案例
    - 工业辅助电源:为工厂自动化设备提供稳定的低压供电。
    - 白色家电:应用于空调、洗衣机等家电设备的核心电源部分。
    - 智能电表:通过高精度输出保证计量准确性。
    使用建议
    - 在设计飞轮电路时,需合理选择 DRAIN 引脚周围的散热片尺寸,以确保最佳热管理效果。
    - 对于噪声敏感的应用场景,建议在外围电路中加入低通滤波器,进一步提高系统的抗干扰能力。

    兼容性和支持


    兼容性
    NCP1118x 系列产品可广泛兼容主流的变压器和电感器型号,适用于大多数常见的电源设计需求。
    厂商支持
    - 提供详尽的技术文档和支持资料。
    - 提供在线技术支持服务,帮助客户快速解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压波动大 | 检查反馈回路的接线是否正确 |
    | 启动时无输出 | 确认启动电路的电容容量是否足够 |
    | 温度过高 | 检查散热设计,增加散热片面积 |

    总结和推荐


    综合评估
    NCP1118x 系列控制器凭借其卓越的性能和多样化的功能,在各类电源管理应用中表现出色。它不仅能够满足严格的能效要求,还能提供可靠的安全保障。
    推荐结论
    强烈推荐 NCP1118x 系列用于需要高能效、紧凑设计和低成本解决方案的场合。无论是工业还是消费电子领域,这款产品都能为您带来优异的性价比体验。

NCP11184A065PG参数

参数
击穿电压 -
故障保护 -
电压 - 电源(Vcc/Vdd) -
内部开关 -
隔离 -
最大输出电压 -
输出电流 -
开关频率 68KHz
功率 -
最大输入电压 -
占空比 -
最小输出电压 -
拓扑 Flyback
最小输入电压 -
通用封装 PDIP-7
安装方式 通孔安装
包装方式 管装

NCP11184A065PG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP11184A065PG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR AC-DC稳压器 ON SEMICONDUCTOR NCP11184A065PG NCP11184A065PG数据手册

NCP11184A065PG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 14.0482
10+ ¥ 11.865
50+ ¥ 10.631
100+ ¥ 10.631
250+ ¥ 10.631
库存: 2632
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 14.04
