FAN7621N

产品分类: AC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 11.3V~25V Half-Bridge Up~300KHz 200W 600mA 340V 24V 400V 隔离 No 超温,过压,过载 50% PDIP-16 通孔安装 19.68mm*6.6mm*3.42mm
供应商型号: CY-FAN7621N
供应商:
标准整包数: 1

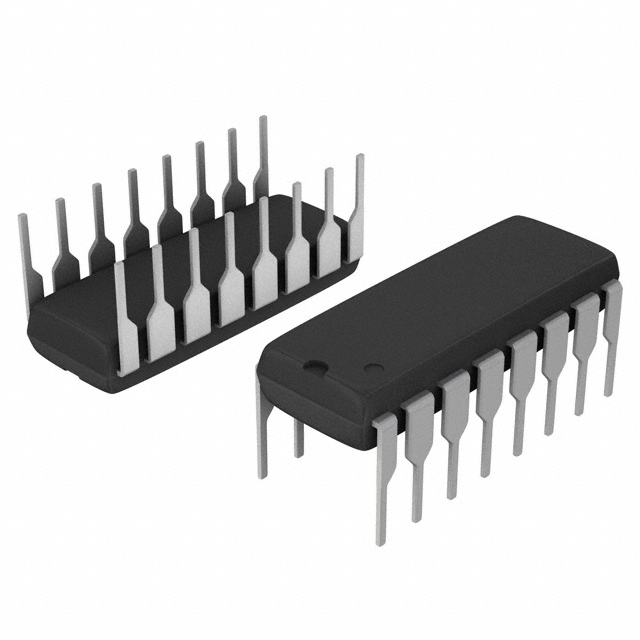

ON SEMICONDUCTOR AC-DC稳压器 FAN7621N

FAN7621N概述


    产品简介


    FAN7621是一款脉冲频率调制控制器(PFM),专为高效率半桥谐振转换器设计。
    它适用于各种谐振转换器拓扑结构,如串联谐振、并联谐振及LLC谐振转换器。产品在高效能、零电压开关(ZVS)技术、远程控制和保护功能方面表现出色,广泛应用于平板电视、桌面PC和服务器、适配器、通信电源和视频游戏主机等领域。

    技术参数


    - 工作温度范围:-40°C至130°C
    - 供电电压:
    - HVCC(高侧门驱动电路供电电压):0V到25V
    - LVCC(控制IC供电电压):0V到25V
    - 绝对最大额定值:
    - 高侧门驱动电压:HVCC - VCTR ≤ 25V
    - 低侧门驱动电压:-0.3V ≤ LVCC
    - 中心电压:-0.3V ≤ VCTR ≤ 600V
    - 电气特性:
    - 开关频率:最高可达300kHz
    - 门驱动信号:
    - 高电平:1.0V
    - 低电平:0.6V
    - 感测电流信号:-5.0V ≤ VCS ≤ 1.0V
    - 硬启动时间:2ms至4ms
    - 保护功能:
    - 过载保护(OLP)
    - 过流保护(OCP)
    - 异常过流保护(AOCP)
    - 过压保护(OVP)
    - 内部热关机(TSD)

    产品特点和优势


    - 高频操作:高达300kHz的运行频率
    - 零电压开关(ZVS)技术:显著降低开关损耗,提高转换效率
    - 远程控制和保护功能:通过CON引脚实现远程开启/关闭和保护功能
    - 内部软启动电路:逐步增加电压增益以减少启动时的电流峰值和电压超调
    - 多种保护机制:涵盖过载、过流、异常过流、过压及热关机,确保可靠性和安全性

    应用案例和使用建议


    应用案例
    - 电视机和显示器:利用ZVS技术显著提高PDP和LCD电视的电源转换效率
    - 计算机和服务器:提供稳定可靠的电源供应,支持高频运行
    - 电信设备:为通信基础设施提供高效的电力解决方案
    使用建议
    - 在设计电路时,建议选用合适的电阻(例如5.2kΩ)连接到RT引脚来调节开关频率
    - 考虑到散热问题,应选择适当的封装形式(DIP或SOP),以适应不同的应用环境

    兼容性和支持


    - 封装选项:
    - 16-Lead Dual Inline Package (DIP)
    - 16-Lead Small Outline Package (SOP)
    - Tape & Reel (适用于批量生产)
    - 供应商支持:
    - 技术文档齐全,包含详细的电气特性和应用指南
    - 客户支持团队随时提供技术支持

    常见问题与解决方案


    - 问题1:启动时出现过大的电流峰值
    - 解决方案:启用内部软启动电路,逐步增加频率
    - 问题2:在轻负载条件下性能不稳定
    - 解决方案:配置外部软启动电路,调整电阻值
    - 问题3:热关机导致频繁重启
    - 解决方案:改善散热设计,确保良好的通风条件

    总结和推荐


    FAN7621是一款高效率的半桥谐振转换器控制器,具备多种保护功能和灵活的频率控制选项。其优秀的ZVS技术和远程控制能力使其成为现代电源管理的理想选择。
    - 主要优点:
    - 高效的电源转换能力
    - 多重保护机制保证稳定性
    - 灵活的控制和配置选项
    - 推荐使用:
    - 推荐用于需要高效率、高可靠性的电源管理场合,特别是在要求低噪音和小体积的应用环境中。

FAN7621N参数

参数
开关频率 Up~300KHz
功率 200W
内部开关 No
输出电流 600mA
电压 - 电源(Vcc/Vdd) 11.3V~25V
故障保护 超温,过压,过载
拓扑 Half-Bridge
隔离 隔离
击穿电压 -
占空比 50%
最小输入电压 340V
最大输出电压 24V
最大输入电压 400V
最小输出电压 -
长*宽*高 19.68mm*6.6mm*3.42mm
通用封装 PDIP-16
安装方式 通孔安装
零件状态 停产
包装方式 管装

FAN7621N厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FAN7621N数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR AC-DC稳压器 ON SEMICONDUCTOR FAN7621N FAN7621N数据手册

FAN7621N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.6693 ¥ 5.7594
300+ $ 0.6632 ¥ 5.7075
500+ $ 0.657 ¥ 5.6556
1000+ $ 0.6386 ¥ 5.3962
5000+ $ 0.6386 ¥ 5.3962
库存: 32523
起订量: 174 增量: 1
交货地:
最小起订量为:100
合计: ¥ 575.94
