首页  >  产品百科  >  NCP13992ACDR2G

NCP13992ACDR2G

产品分类: AC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 安森美 16引脚A/D转换器, 表面贴装安装, 最大输入电压 20 V, SOIC封装
供应商型号: 31M-NCP13992ACDR2G
供应商: 云汉优选
标准整包数: 1

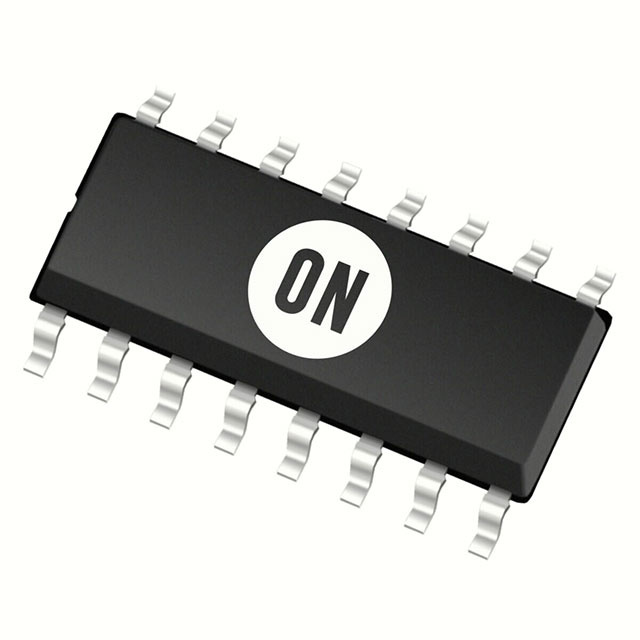

ON SEMICONDUCTOR AC-DC稳压器 NCP13992ACDR2G

NCP13992ACDR2G概述


    产品简介


    NCP13992是一款专为半桥谐振转换器设计的高效率电流模式控制器。它集成了600V高压驱动器,简化了电路布局并减少了外部组件的需求。内置的Brown-Out输入功能使得控制器在所有应用场景中的实现更加简单。当需要功率因数校正(PFC)前端时,NCP13992具备一个专用输出用于驱动PFC控制器,这一功能结合静音跳过模式技术,进一步提高了轻载条件下的整体能效。NCP13992提供了多种保护功能,确保在任何应用条件下安全运行,包括过载保护、过流保护以防止硬切换周期、欠压检测、开路光耦合器检测、自动死区时间调整、过电压(OVP)和过温保护(OTP)。

    技术参数


    - 频率范围:20kHz至750kHz
    - 控制方案:电流模式控制
    - 死区时间:自动死区时间具有最大死区时间钳位
    - 启动序列:快速谐振箱稳定启动序列
    - 轻载操作:低负载操作模式,提高能效
    - 静音跳过模式:减少变压器声学噪声
    - 过载保护:锁存式或自恢复过载保护
    - 输出短路保护:锁存式或自恢复输出短路保护
    - 故障锁定输入:针对严重故障条件(如OVP或OTP)
    - 离谐振切换保护:防止离谐振切换
    - 开环反馈保护:开环反馈保护
    - 精确欠压保护:精确的欠压保护
    - 根据负载条件控制PFC阶段:根据负载条件控制PFC阶段操作
    - 启动电流源:极低漏电电流的启动电流源
    - 动态自供电(DSS):在关机或故障模式下的动态自供电操作
    - 引脚到相邻引脚/开路故障安全
    - 无铅设备

    产品特点和优势


    NCP13992的主要优势在于其高性能和可靠性。通过集成600V高压驱动器,它显著简化了设计复杂度,并减少了外部组件需求。此外,该芯片支持宽泛的频率范围和灵活的保护机制,使其适用于广泛的工业和消费电子产品中。其内置的Brown-Out输入功能增强了系统的鲁棒性,而静音跳过模式则有效降低了电源噪音。

    应用案例和使用建议


    典型应用
    - 适配器和离线电池充电器
    - 平板显示器电源转换器
    - 计算机电源供应
    - 工业和医疗电源
    使用建议
    - 在设计应用时,注意选择合适的外部电容和电阻以确保最佳性能。特别是在轻载条件下,建议使用静音跳过模式以降低噪声干扰。
    - 为确保系统的可靠性和稳定性,应根据手册中的建议配置保护机制和过温保护。

    兼容性和支持


    NCP13992支持多种应用场景,并且制造商ON Semiconductor提供了详尽的技术文档和支持服务。如果在使用过程中遇到问题,可以参考官方文档或联系技术支持获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 启动困难 | 确认HV引脚上的电压在正常范围内,并检查相关外部组件连接。|
    | 过热 | 检查散热设计是否合理,必要时增加散热片。|

    总结和推荐


    NCP13992是一款集成了多项高级功能的电流模式控制器,适用于广泛的应用场景。其高效率、精确保护机制和易于使用的特性使其成为市场上极具竞争力的产品。对于追求高效、稳定和可靠的电源解决方案的工程师来说,NCP13992是一个非常值得推荐的选择。

NCP13992ACDR2G参数

参数
拓扑 Half-Bridge
击穿电压 -
内部开关 No
隔离 隔离
最大输出电压 -
最大输入电压 20V(Max)
输出电流 -
最小输出电压 -
最小输入电压 20V(Max)
故障保护 欠压,短路,过压,过流
功率 -
占空比 50%
开关频率 20KHz~750KHz
电压 - 电源(Vcc/Vdd) 7.5V~10V
长*宽*高 3.9mm(宽度)
通用封装 SOIC-16
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NCP13992ACDR2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP13992ACDR2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR AC-DC稳压器 ON SEMICONDUCTOR NCP13992ACDR2G NCP13992ACDR2G数据手册

NCP13992ACDR2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 6
10+ ¥ 5
30+ ¥ 4.5
100+ ¥ 4.12
500+ ¥ 3.8
1000+ ¥ 3.65
库存: 2414
起订量: 1 增量: 2500
交货地:
最小起订量为:1
合计: ¥ 6
直接购买
加入购物车
