NCP1246BLD100R2G

产品分类: AC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 8.9V~28V Flyback 100KHz 隔离 No 超功率,超温,过压,过载 80% SOIC-7 贴片安装,黏合安装
供应商型号: FL-NCP1246BLD100R2G
供应商: 海外现货
标准整包数: 1

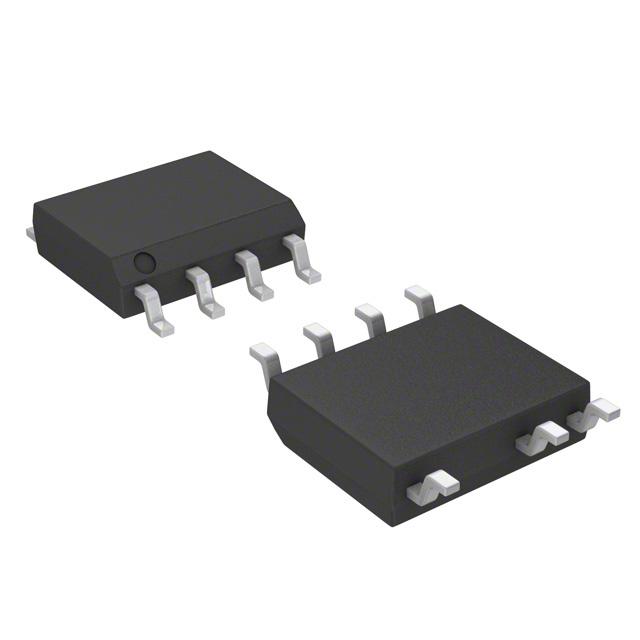

ON SEMICONDUCTOR AC-DC稳压器 NCP1246BLD100R2G

NCP1246BLD100R2G概述


    产品简介


    NCP1246 固定频率电流模式控制器
    NCP1246 是一种专为反激式转换器设计的新一代固定频率电流模式控制器,其特点是具有动态自供电功能(Dynamic Self-Supply)。此功能通过激活内部启动电流源,在启动、瞬态、锁定、待机等情况下为控制器供电,从而大大简化辅助电源的设计并减少 VCC 电容器的需求。此外,NCP1246 配备了高压检测器,能够检测应用程序从交流输入线断开,并触发 X2 放电电流,同时还具备过载检测功能。这些特性使得 NCP1246 成为高效且可靠的选择,广泛应用于多种电力转换场合。

    技术参数


    - 固定频率电流模式操作:65 kHz 和 100 kHz 可选频率
    - 频率折叠模式和跳过模式:适用于轻负载和待机条件下的最佳性能
    - 过载保护:定时器基的保护机制,可选锁定(选项A)或自动恢复(选项B)
    - 高压电流源与欠压检测:内置自供电功能,简化 VCC 电路设计
    - 频率调制:降低电磁干扰(EMI)签名
    - 过功率保护:可调节,依赖于输出电压
    - 最大 VCC 输入电压:高达 28 V,带过电压检测
    - 驱动能力:最高 500 mA 源电流和 800 mA 灌电流
    - 软启动时间:10 ms,AL/BL 版本为 4 ms
    - 热关断:内部热关断功能
    - 空载待机功率消耗:小于 30 mW
    - X2 电容放电功能
    - 无铅、无卤素、无溴化阻燃剂,符合 RoHS 标准

    产品特点和优势


    NCP1246 的主要优势在于其动态自供电功能,通过内部启动电流源在不同条件下为控制器供电,显著减少了对外部辅助电源的依赖。此外,它的高压检测和 X2 电容放电功能确保了在输入电源中断时的安全性。这些特性使得 NCP1246 在设计紧凑且高效能的反激式转换器时尤为突出。它还具备过载和过功率保护功能,进一步提升了可靠性。在应用层面,其频率折叠模式和跳过模式有效提高了轻负载和待机条件下的效率,而灵活的软启动和自恢复机制使其在各种应用场景下都能稳定运行。

    应用案例和使用建议


    典型应用场景
    NCP1246 主要应用于以下领域:
    - 笔记本电脑、LCD 和打印机的交流适配器
    - 离线电池充电器
    - 消费电子产品电源供应
    - 辅助/家庭用电源供应
    - 笔记本电脑离线适配器
    使用建议
    1. 选择合适的频率选项:根据具体应用需求选择 65 kHz 或 100 kHz 的频率选项。
    2. 合理设置 VCC 电容器:确保 VCC 电容器能够满足动态自供电的要求,以保证系统稳定性。
    3. 适当调整过载保护和过功率保护参数:根据输入电压和输出负载的变化,调整相关保护阈值,以达到最佳性能。
    4. 确保良好的散热:NCP1246 在高温条件下仍能保持高效率,但需确保适当的散热措施,避免热关断的发生。

    兼容性和支持


    NCP1246 采用 SOIC-7 封装,符合行业标准,与多种外围组件兼容。制造商提供了详尽的技术文档和支持服务,包括详尽的应用指南和故障排查手册,确保用户能够充分利用该产品的功能。

    常见问题与解决方案


    1. 问题:电源启动后无法正常工作。
    - 解决方案:检查 VCC 电容器的容量是否足够,并确认外部辅助电源的正确连接。
    2. 问题:过载或过功率保护触发频繁。
    - 解决方案:调整过载和过功率保护的设定值,确保它们符合实际应用的需求。
    3. 问题:系统处于轻负载时效率低下。
    - 解决方案:启用频率折叠模式和跳过模式,改善轻负载条件下的效率。

    总结和推荐


    总体而言,NCP1246 是一款集高效性、可靠性和多功能性于一体的高性能电流模式控制器,适用于多种反激式转换器的应用场景。其独特的动态自供电功能和多种保护机制使其在市场上具备很强的竞争优势。如果您需要一个可靠的电源解决方案,NCP1246 是非常值得推荐的产品。

NCP1246BLD100R2G参数

参数
最小输出电压 -
电压 - 电源(Vcc/Vdd) 8.9V~28V
占空比 80%
故障保护 超功率,超温,过压,过载
隔离 隔离
最大输入电压 -
最大输出电压 -
功率 -
内部开关 No
击穿电压 -
输出电流 -
开关频率 100KHz
最小输入电压 -
拓扑 Flyback
5mm(Max)
4mm(Max)
1.5mm(Max)
通用封装 SOIC-7
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

NCP1246BLD100R2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP1246BLD100R2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR AC-DC稳压器 ON SEMICONDUCTOR NCP1246BLD100R2G NCP1246BLD100R2G数据手册

NCP1246BLD100R2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
