首页  >  产品百科  >  NCP1602AFCSNT1G

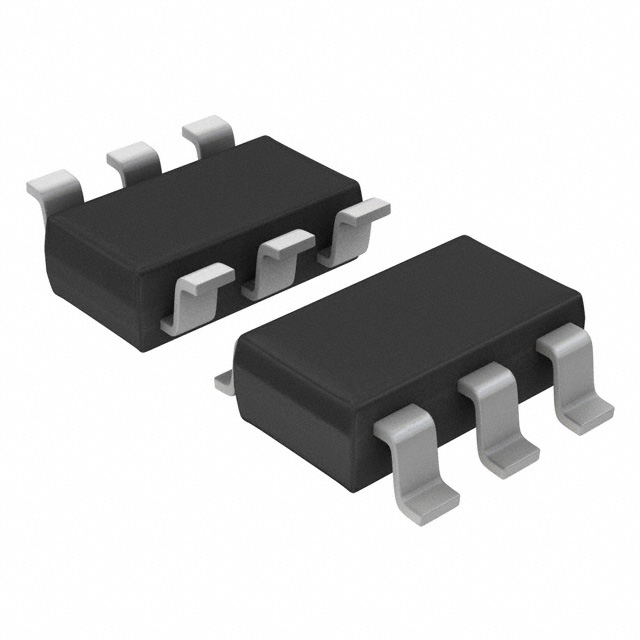

NCP1602AFCSNT1G

产品分类: 其他放大器
厂牌: ON SEMICONDUCTOR
产品描述: 9.5V 30V TSOP-6 贴片安装,黏合安装
供应商型号: FL-NCP1602AFCSNT1G
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 其他放大器 NCP1602AFCSNT1G

NCP1602AFCSNT1G概述

    NCP1602 高效功率因数控制器技术手册

    产品简介


    NCP1602 是一种六引脚的功率因数控制器(PFC),专为驱动PFC升压阶段设计。该器件基于一种创新的谷值同步频率折叠方法(VSFF),能够在不同负载条件下保持高效率。其主要应用于计算机电源供应、照明镇流器(如LED和荧光灯)、平板电视及任何需要功率因数校正的离线电器设备。

    技术参数


    - 引脚功能:
    - VCTRL:误差放大器输出,可调整环路带宽以实现高功率因数。
    - CS / ZCD:用于监测MOSFET电流,限制最大电流。
    - DRV:提供高达-500 mA / +800 mA的大电流能力,适合驱动高压门级电荷的功率MOSFET。
    - VCC:IC的正向供电端,启动电压范围为9.5 V至30 V。
    - FB:接收部分PFC输出电压进行调节及动态响应增强(DRE)。

    - 电气特性:
    - 工作温度范围:-40°C 至 +125°C
    - 最大额定电压:VCTRL -0.3, Vctrl,max; CS/ZCD -0.3, +9 V; DRV -0.3, VDRV; VCC -0.3, + 30 V
    - 电气特性涵盖启动阈值、输入电流、频率折叠死区时间、临界导通模式到断续模式转换阈值等多个参数。
    - 安全特性:
    - 热关断保护
    - 非锁存过电压保护
    - 第二级过电压保护
    - 棕色停机检测
    - 开路接地引脚故障监控
    - 软启动功能(针对[C]和[D]版本)

    产品特点和优势


    - 近单位功率因数:即使在开关频率降低时也能实现。
    - 低功耗设计:通过频率折叠减少轻载下的损耗。
    - 适应性强:可与变压器或无变压器配合使用,简化设计。
    - 快速线路/负载瞬态补偿:动态响应增强器能迅速提升环路响应速度。
    - 高驱动能力:能够驱动高压门级电荷的功率MOSFET。
    - 热关断与保护机制:确保在极端环境下依然安全可靠。

    应用案例和使用建议


    NCP1602 主要应用在计算机电源供应、照明系统(LED及荧光灯)、平板电视及所有需要功率因数校正的离线电器设备。对于这类应用,可以通过以下方式进一步优化性能:
    - 在设计过程中,合理配置外部组件,以确保系统的稳定性和效率。
    - 注意在高负载条件下,可能需要适当调整外部电阻和电容的值,以提高系统整体的稳定性。
    - 针对不同的应用场景,根据实际需求选择合适的NCP1602型号(如[C]、[D]版本等),并考虑其特有的功能特性。

    兼容性和支持


    NCP1602 可以与市面上常见的各类电子元器件兼容。半导体公司提供了详尽的技术文档和支持服务,包括设计指南、应用笔记和技术论坛,以帮助工程师更好地理解和应用该器件。此外,该器件还符合环保要求,采用无铅封装。

    常见问题与解决方案


    - 问题1:系统无法启动?
    - 解决方案:检查VCC供电是否正常,并确认外部电路连接正确无误。
    - 问题2:系统稳定性差?
    - 解决方案:检查并调整外部RC网络参数,优化环路带宽,确保系统稳定运行。
    - 问题3:发生过电压事件?
    - 解决方案:查看系统中的OVP设置,确保过电压保护功能正常工作。

    总结和推荐


    NCP1602 功率因数控制器凭借其高效、稳定、灵活的设计,在多种应用场景中表现出色。它不仅具备出色的性能指标,还提供了丰富的保护机制和强大的驱动能力。因此,无论是从技术角度还是实用角度来看,NCP1602都是值得推荐的选择。对于需要高性能、高可靠性的电源管理系统,NCP1602将是一个理想的选择。

NCP1602AFCSNT1G参数

参数
放大器类型 -
典型供电电流 -
最大工作供电电压 30V
最小工作供电电压 9.5V
通用封装 TSOP-6
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 新设计不推荐
包装方式 卷带包装

NCP1602AFCSNT1G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP1602AFCSNT1G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 其他放大器 ON SEMICONDUCTOR NCP1602AFCSNT1G NCP1602AFCSNT1G数据手册

NCP1602AFCSNT1G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.1304 ¥ 1.1046
库存: 9000
起订量: 4569 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.1
直接购买
加入购物车
