首页  >  产品百科  >  NCP1340B5D1R2G

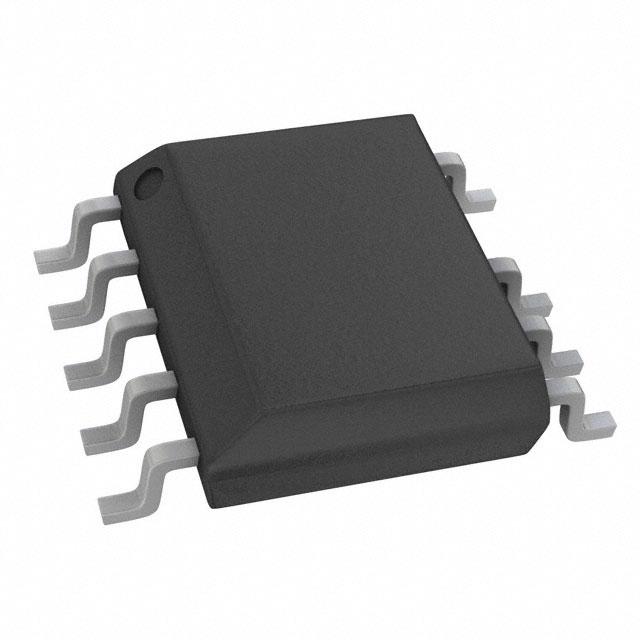

NCP1340B5D1R2G

产品分类: AC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 9V~28V Flyback 360KHz 9V 28V 非隔离 No 短路,超功率,超温,过压,过载 SOIC-9 贴片安装
供应商型号: 488-NCP1340B5D1R2GTR-ND
供应商: Digi-Key
标准整包数: 2500
ON SEMICONDUCTOR AC-DC稳压器 NCP1340B5D1R2G

NCP1340B5D1R2G概述

    高压准谐振控制器NCP1340技术手册

    产品简介


    NCP1340是安森美半导体公司推出的一款高压准谐振开关控制器,专为高效率离线电源转换器设计。该产品集成了主动式X2电容放电功能,可在无负载条件下将功率消耗降至30mW以下。NCP1340具备独特的阀值锁定电路(valley-lockout),确保稳定的阀值切换。在轻载时通过频率折返模式减少切换损耗,并采用静音跳频技术最小化噪声。此外,NCP1340还提供了内部欠压保护、非耗散过功率保护(OPP)和热关断等功能,增强了系统的鲁棒性。适用于AC-DC适配器、开放式框架电源等应用。

    技术参数


    - 输入电压范围:启动阈值为16V,最小工作电压为8.5V,最大电压为30V。
    - 启动电流源:正常启动电流为3.75mA,待机状态电流为0.5mA。
    - 保护机制:集成内部欠压检测、非耗散过功率保护(OPP)、温度关断、过压关断保护。
    - 操作环境:工作温度范围-40°C到125°C,最大工作结温150°C。
    - 封装:SOIC-8、SOIC-9两种封装可选,每个封装提供不同的引脚配置。
    - 其他特性:具备故障信号输出、频率抖动功能以减少电磁干扰。

    产品特点和优势


    NCP1340具有以下独特优势:
    - 高效的X2电容自动放电:无需额外安装放电电阻,减少功耗。
    - 先进的阀值锁定技术和频率折返:在全负载范围内提高效率。
    - 非耗散过功率保护:通过智能监测系统,即使输入电压变化也能维持最大输出功率。
    - 集成的高电压启动电路和欠压保护:简化电路设计,增强稳定性。
    - 低至30mW的无负载功率消耗:适合节能型应用。

    应用案例和使用建议


    - 应用案例:广泛应用于AC-DC适配器、LED驱动器、机顶盒电源等小型离线电源转换器。
    - 使用建议:为确保最佳性能,建议在设计电路时仔细匹配反馈电阻和电流感应电阻。另外,对于需要瞬态负载能力的应用,可选用NCP1341型号,其包含功率激增模式(PEM)。

    兼容性和支持


    NCP1340与多种外部组件兼容,如光耦合器和NTC热敏电阻。制造商提供了详尽的技术文档和用户指南,以支持开发过程中的各种需求。对于购买后的技术支持和维护,建议直接联系安森美半导体的客户服务团队。

    常见问题与解决方案


    - 问题1:电源启动时电流过大。
    - 解决方案:检查VCC引脚上的启动电容器是否正确连接,并适当调整电阻值以控制启动电流。

    - 问题2:电源输出不稳定。
    - 解决方案:确保FB反馈引脚与光耦合器之间有良好的连接,并根据需要调整FB反馈分压器的阻值。

    总结和推荐


    NCP1340凭借其高效的电源管理能力和广泛的适用性,是一款非常适合于现代电力供应系统的设计方案。其优越的低功耗表现和多样的保护机制使其在市场上具有很强的竞争优势。对于寻求高效且可靠电源解决方案的工程师而言,NCP1340无疑是一个值得考虑的选择。

NCP1340B5D1R2G参数

参数
输出电流 -
最大输入电压 28V
最小输出电压 -
内部开关 No
拓扑 Flyback
最小输入电压 9V
功率 -
最大输出电压 -
电压 - 电源(Vcc/Vdd) 9V~28V
故障保护 短路,超功率,超温,过压,过载
占空比 -
开关频率 360KHz
击穿电压 -
隔离 非隔离
通用封装 SOIC-9
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NCP1340B5D1R2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP1340B5D1R2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR AC-DC稳压器 ON SEMICONDUCTOR NCP1340B5D1R2G NCP1340B5D1R2G数据手册

NCP1340B5D1R2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 0.5878 ¥ 4.9195
5000+ $ 0.5513 ¥ 4.6139
库存: 2500
起订量: 2500 增量: 1
交货地:
最小起订量为:2500
合计: ¥ 12298.75
