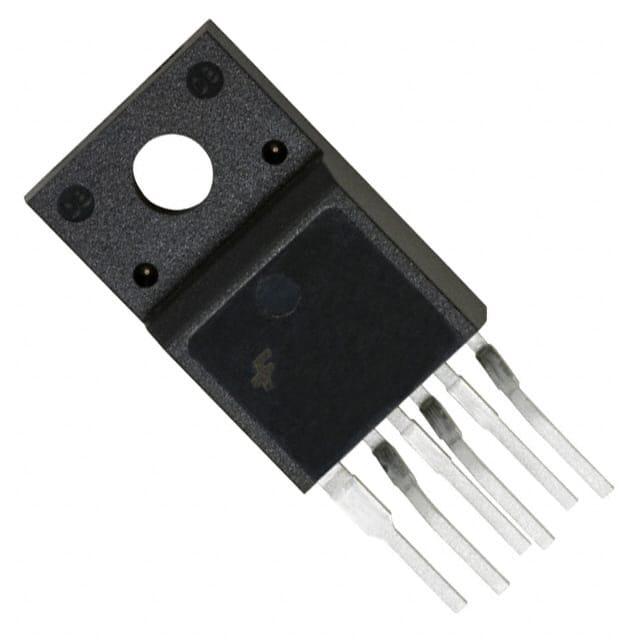

FSQ0465RBWDTU

产品分类: AC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 8V~20V Flyback 48KHz~67KHz 70W 隔离 Yes 短路,超温,过压,过载 650V TO-220F-6L 通孔安装
供应商型号: CY-FSQ0465RBWDTU
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR AC-DC稳压器 FSQ0465RBWDTU

FSQ0465RBWDTU概述


    产品简介


    产品名称:FSQ0465RS/RB
    产品类型:绿色模式飞利浦功率开关(FPS)
    主要功能:
    - 适用于准谐振转换器(QRC)
    - 通过可变频率控制和交替谷值切换(AVS)降低电磁干扰(EMI)
    - 最低电压切换实现高效率
    - 负载和输入电压变化范围内的窄频率变化
    - 先进的突发模式操作,以降低待机功耗
    - 包含脉冲电流限制和多种保护功能
    应用领域:
    - 液晶电视和显示器、录像机、机顶盒、DVD播放器和DVD录像机的电源
    - 适配器

    技术参数


    电气特性:
    - 高压电源感测FET的击穿电压(BVDSS):650V
    - 关断漏电流(IDSS):250μA
    - 导通电阻(RDS(ON)):2.6Ω
    - 输出电容(COSS):60pF
    - 开关频率范围:59.6kHz至75.8kHz
    - 最大峰值电流限制:1.8A(FSQ0465RS),3.0A(FSQ0465RB)
    - 热关断阈值:140°C
    - 过载保护阈值(OLP):启动电压12V至13V,关闭电压7V至9V
    工作环境:
    - 工作温度范围:-25°C至+85°C
    - 存储温度范围:-55°C至+150°C
    - 接触温度限制:内部限定

    产品特点和优势


    独特功能:
    - 通过可变频率控制和AVS实现低EMI
    - 利用最小电压切换提高效率
    - 采用先进的突发模式操作降低待机功耗
    - 有多种保护功能如过载保护、过电压保护和异常过电流保护
    - 具有内部软启动功能
    优势:
    - 可降低总成本、组件数量、尺寸和重量
    - 提高效率、生产率和系统可靠性
    - 适合成本效益的准谐振开关反激式转换器设计

    应用案例和使用建议


    应用场景:
    - 用于LCD电视和显示器、VCR、SVR、STB、DVD播放器和DVD录像机的电源
    - 适配器设计
    使用建议:
    - 为了确保稳定的运行,应在反馈引脚与接地之间放置一个电容器。
    - 启动时,需要通过电阻将启动引脚直接连接到高压直流链上。
    - 在正常工作时,确保同步引脚与同步检测比较器内部连接。
    - 使用时要注意散热,避免热关断影响性能。

    兼容性和支持


    兼容性:
    - 与现有的适配器设计和开放式框架设计兼容
    - 支持其他应用如适配器和开关电源设计
    支持和服务:
    - 提供设计指南文档,包括飞利浦离线正向转换器的设计指南和离线反激式转换器的设计指南
    - 提供故障排除和设计技巧,帮助用户快速解决问题

    常见问题与解决方案


    问题1:如何防止过度负载?
    解决方案: 通过内置的过载保护功能来限制电流,如果负载过大,开关会自动关断。
    问题2:如何解决过电压问题?
    解决方案: 通过内置的过电压保护功能来检测并关断输出,确保安全。
    问题3:如何应对异常过电流?
    解决方案: 内置异常过电流保护功能会在过电流情况下自动触发,防止设备损坏。

    总结和推荐


    综合评估:
    - FSQ0465RS/RB是市场上一款非常优秀的绿色模式飞利浦功率开关,它具有出色的EMI抑制能力和高效率。
    - 它集成了多种保护功能,可以有效延长设备的使用寿命。
    - 适合用于LCD电视和显示器、VCR、SVR、STB、DVD播放器和DVD录像机的电源,以及适配器设计。
    推荐:
    - 强烈推荐在上述应用场景中使用FSQ0465RS/RB,因为它能够显著提高系统的可靠性和效率。

FSQ0465RBWDTU参数

参数
最小输出电压 -
占空比 -
隔离 隔离
拓扑 Flyback
击穿电压 650V
内部开关 Yes
电压 - 电源(Vcc/Vdd) 8V~20V
最大输入电压 -
故障保护 短路,超温,过压,过载
输出电流 -
最小输入电压 -
最大输出电压 -
功率 70W
开关频率 48KHz~67KHz
10.36mm(Max)
4.8mm(Max)
16.07mm(Max)
通用封装 TO-220F-6L
安装方式 通孔安装
零件状态 停产
包装方式 管装
